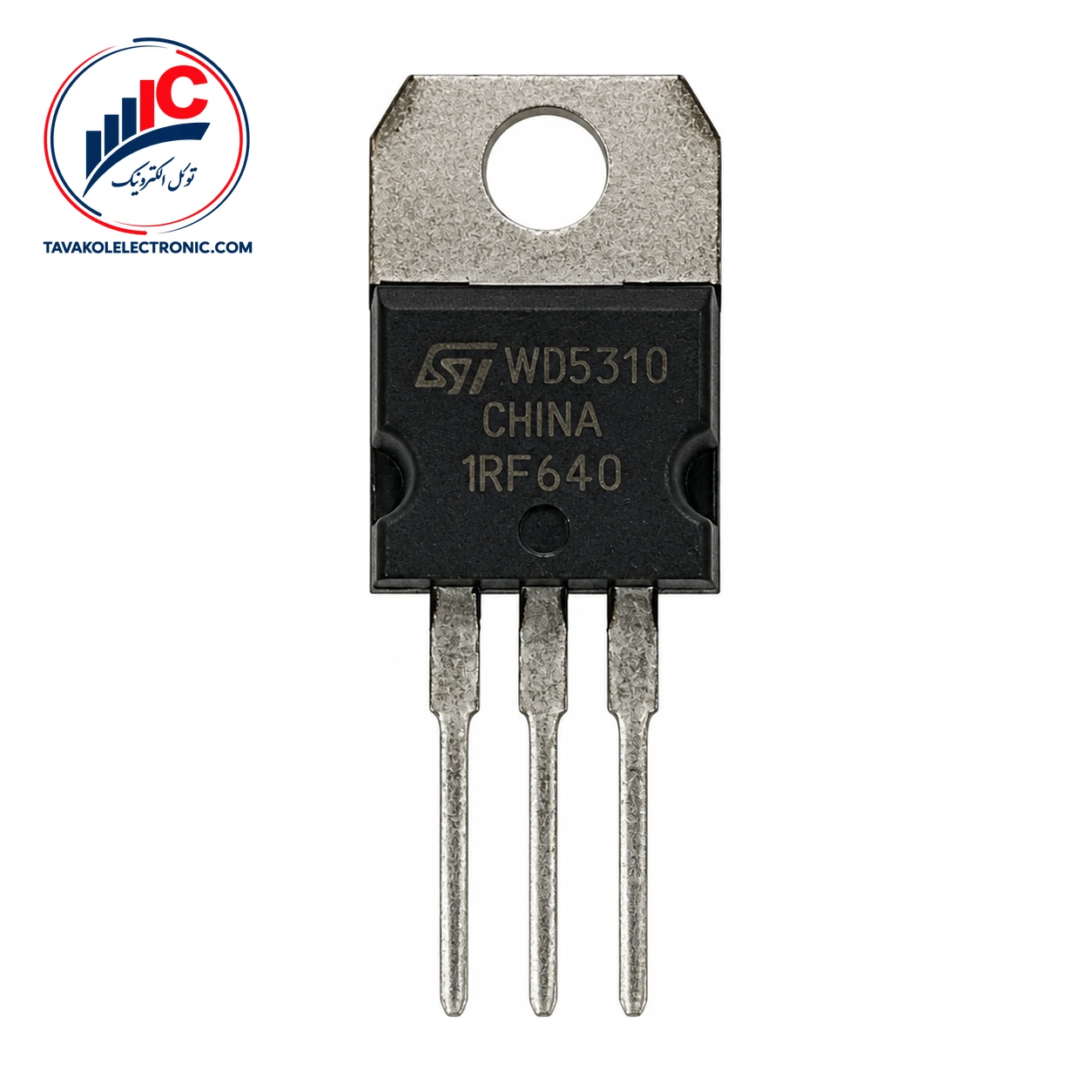

IRF640 یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است و در پکیج JEDEC نوع TO-220AB عرضه میشود. این قطعه برای طراحی‌هایی مناسب است که به یک ماسفت قدرت کانال N در مدارهای سوئیچینگ نیاز دارند.
در انتخاب ماسفت، تطبیق دقیق شماره فنی، نوع کانال، پکیج و شرایط الکتریکی مدار اهمیت دارد. پکیج TO-220AB یکی از مشخصات مهم این قطعه برای بررسی نصب و جایگزینی در طراحی است. برای مقایسه میان انواع ماسفت، ولتاژ درین به سورس، جریان، مقاومت روشن و شرایط راه‌اندازی گیت را هم‌زمان بررسی کنید.
مهم‌ترین مشخصات این قطعه شامل کانال N، پکیج TO-220AB، ولتاژ شکست درین به سورس حداقل 200 V و جریان درین حالت روشن حداقل 18 A است. جریان حالت روشن با VGS برابر 10 V و در شرایط آزمون تعیین‌شده گزارش شده است؛ بنابراین مقایسه آن با مداری که ولتاژ گیت متفاوتی دارد، نیازمند بررسی جداگانه است.
| پارامتر | مقدار | شرایط آزمون یا توضیح |
|---|---|---|
| نوع کانال | N-channel enhancement mode | — |
| پکیج | TO-220AB | JEDEC |
| ولتاژ شکست درین به سورس | حداقل 200 V | ID = 250 µA، VGS = 0 V |
| مقاومت روشن درین به سورس | 0.14 Ω typ / 0.18 Ω max | ID = 10 A، VGS = 10 V |
| بار کل گیت | 43 nC typ / 64 nC max | VGS = 10 V، ID تقریباً 18 A |
مقاومت روشن درین به سورس 0.14 Ω به‌صورت typical و 0.18 Ω به‌صورت maximum است. این مقادیر در شرایط ID = 10 A و VGS = 10 V اندازه‌گیری شده‌اند و برای ارزیابی تلفات هدایتی باید همراه با شرایط واقعی مدار در نظر گرفته شوند.
ولتاژ آستانه گیت بین 2 V حداقل و 4 V حداکثر اعلام شده است. این بازه به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت در هر شرایطی نیست؛ درایو گیت باید با توجه به شرایط ثبت‌شده برای مقاومت روشن بررسی شود. ولتاژ شکست درین به سورس نیز حداقل 200 V در شرایط ID = 250 µA و VGS = 0 V است.
بار کل گیت 43 nC typical و 64 nC maximum گزارش شده است. زمان تأخیر روشن‌شدن نیز 13 ns typical و 21 ns maximum است. این دو مشخصه برای بررسی عملکرد سوئیچینگ در کنار مدار درایور گیت و شرایط آزمون مربوط اهمیت دارند.
مقادیر 200 V برای حد مطلق ولتاژ درین به سورس و 18 A برای جریان پیوسته، محدودیت‌های حداکثری در TC = 25°C هستند و نباید بدون بررسی شرایط حرارتی به‌عنوان مشخصه کاری عادی در نظر گرفته شوند. همچنین جریان پیوسته در TC = 100°C حداکثر 11 A است. حداکثر ولتاژ گیت به سورس ±20 V و حداکثر توان تلفاتی 125 W در TC = 25°C اعلام شده است.
این خانواده از ماسفت برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایور موتور، درایور رله و درایور ترانزیستورهای دوقطبی توان بالا طراحی شده است. انتخاب نهایی باید با توجه به توپولوژی مدار، ولتاژ گیت، جریان، مقاومت روشن، شرایط سوئیچینگ و محدودیت‌های حرارتی انجام شود.
برای استعلام قیمت و موجودی روز IRF640 با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، انتخاب قطعه را برای پروژه‌های تعمیراتی و تولیدی ساده‌تر می‌کند.
پیش از ثبت سفارش، شماره فنی و پکیج TO-220AB را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این ماسفت یک ماسفت قدرت کانال N از نوع enhancement-mode با گیت سیلیکونی است و در پکیج JEDEC TO-220AB عرضه میشود.
شرط آزمون این مقدار ID = 10 A و VGS = 10 V اعلام شده است.
IRF640 یک ماسفت کانال N با پکیج TO-220AB، ولتاژ شکست حداقل 200 V، جریان حالت روشن حداقل 18 A در شرایط تعیین‌شده و مقاومت روشن حداکثر 0.18 Ω در VGS = 10 V است. برای اطلاع از قیمت و موجودی روز، بررسی پارت‌نامبر و ثبت سفارش با توکل الکترونیک در ارتباط باشید.
| Part Number | IRF640 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 200 V, ID: 18 A |
ماسفت IRF640
