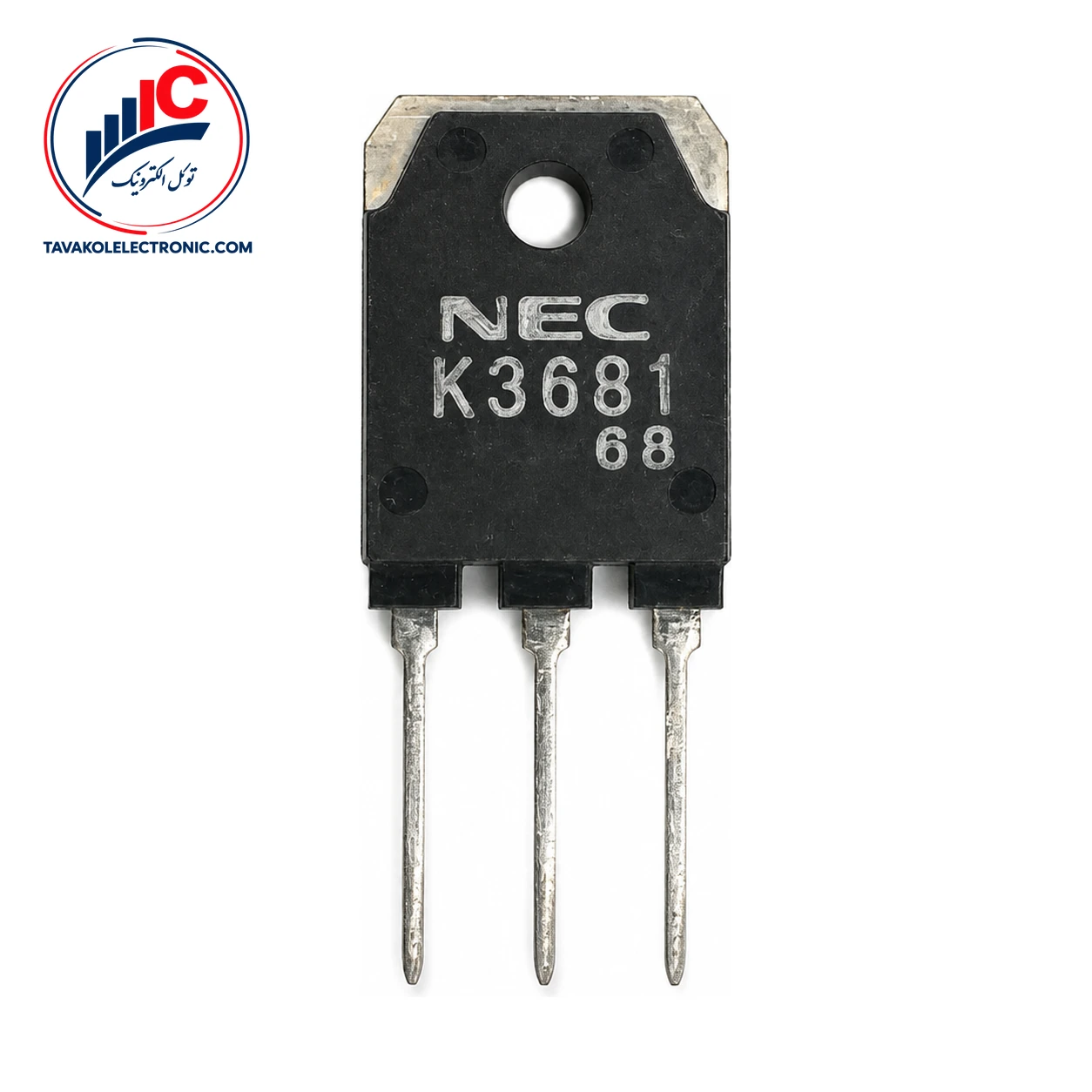

2SK3681 یک ترانزیستور ماسفت کانال N از برند INCHANGE است که برای کاربردهای سوئیچینگ در مدارهای الکترونیکی در نظر گرفته شده است. این قطعه در پکیج TO-247 عرضه میشود و هنگام انتخاب آن، توجه به نوع کانال، شرایط تحریک گیت، ولتاژ موردنیاز و چینش پایه‌ها اهمیت دارد.
برای سفارش، تطبیق دقیق پارت‌نامبر با قطعه موردنیاز مدار ضروری است. همچنین پیش از جایگزینی، پکیج و ترتیب پایه‌ها را با نمونه موجود در مدار بررسی کنید؛ اطلاعات این قطعه به‌تنهایی سازگاری آن با همه مدارها را تأیید نمی‌کند.
مهم‌ترین مشخصات این ماسفت شامل ولتاژ شکست درین-سورس حداقل 600 V، مقاومت روشن پایین در شرایط آزمون تعیین‌شده و شارژ گیت مشخص است. ولتاژ آستانه گیت بین 3.0 V حداقل، 3.5 V معمول و 5.0 V حداکثر اعلام شده است. این مقدار، ولتاژ آستانه است و نباید به‌تنهایی به‌عنوان ولتاژ روشن‌شدن کامل در نظر گرفته شود.
مقاومت درین-سورس در حالت روشن، در شرایط VGS=10 V و ID=26 A، برابر 90 mΩ معمول و 160 mΩ حداکثر است. این مقادیر به شرایط آزمون وابسته‌اند و برای ارزیابی نهایی باید همراه با شرایط واقعی مدار بررسی شوند. شارژ کل گیت نیز 45 nC معمول و 55 nC حداکثر اعلام شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| کاربرد | سوئیچینگ |
| پکیج | TO-247 |
| ولتاژ شکست VDS | حداقل 600 V، با VGS=0 V و ID=0.25 mA |
| مقاومت روشن RDS(on) | 90 mΩ معمول، 160 mΩ حداکثر، در VGS=10 V و ID=26 A |
| شارژ کل گیت | 45 nC معمول، 55 nC حداکثر |
چینش پایه‌های این قطعه در پکیج TO-247 به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، جهت قرارگیری قطعه و تطبیق پایه‌ها با footprint مدار را کنترل کنید. این بررسی ساده از خطا در سیم‌کشی و نصب جلوگیری می‌کند.
ولتاژ VDS برابر 600 V به‌عنوان ولتاژ شکست حداقل، با VGS=0 V و ID=0.25 mA مشخص شده است. در بخش حدود مطلق، VDS برابر 600 V، ولتاژ VGS برابر ±30 V و جریان درین پیوسته برابر 43 A اعلام شده‌اند. این اعداد حد مجاز هستند و نباید بدون بررسی شرایط مدار به‌عنوان نقطه کار عادی استفاده شوند. جریان درین تک‌پالس نیز حداکثر 152 A است.
بازه دمای پیوند عملیاتی در حدود مطلق، از 55- تا 150 °C اعلام شده است. جریان نشتی گیت-سورس حداکثر ±0.1 μA با VGS=±30 V و VDS=0 V است. ظرفیت ورودی 2800 pF معمول و 3200 pF حداکثر گزارش شده و زمان تأخیر خاموش‌شدن 71 ns، تحت شرایط آزمون مشخص، است.
برای استعلام قیمت و موجودی روز 2SK3681 با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا عرضه میشود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور نیز فراهم است.
هنگام ثبت درخواست، پارت‌نامبر، تعداد موردنیاز و اطلاعات ارسال را اعلام کنید. توکل الکترونیک امکان ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد. برای آشنایی با انواع ماسفت میتوانید از دسته‌بندی مرتبط فروشگاه استفاده کنید.
پیش از نهایی‌کردن خرید، بررسی پارت‌نامبر، پکیج TO-247 و ترتیب پایه‌ها توصیه میشود تا قطعه انتخاب‌شده با نیاز مدار مطابقت داشته باشد.
2SK3681 یک ماسفت کانال N برای کاربردهای سوئیچینگ است و در پکیج TO-247 عرضه میشود. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. مقدار 600 V در اطلاعات فنی به‌عنوان ولتاژ شکست حداقل با شرایط آزمون مشخص آمده است. همین مقدار در بخش حدود مطلق نیز نباید بدون بررسی شرایط مدار به‌عنوان نقطه کار پیوسته در نظر گرفته شود.
اعلام پارت‌نامبر 2SK3681 و تعداد موردنیاز برای بررسی قیمت و موجودی کافی است. برای سفارش دقیق‌تر، پکیج و چینش پایه‌ها را نیز با نمونه موردنیاز مدار تطبیق دهید.
این ماسفت کانال N با پکیج TO-247 برای کاربردهای سوئیچینگ طراحی شده و مشخصاتی مانند ولتاژ شکست حداقل 600 V، مقاومت روشن 90 mΩ معمول و شارژ گیت 45 nC معمول دارد. برای خرید، استعلام قیمت و موجودی روز را از توکل الکترونیک دریافت کنید و پیش از ثبت سفارش، تطبیق پارت‌نامبر و پایه‌ها را انجام دهید.
| Part Number | 2SK3681 |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 43 A |
ماسفت 2SK3681
