2SK3131 یک ماسفت سیلیکونی از نوع N-Channel ساخت Toshiba Semiconductor است. این قطعه برای رگولاتور چاپر، مبدل DC-DC و درایو موتور به‌کار می‌رود.
پکیج این ماسفت با کد 2-21F1B مشخص میشود. هنگام جایگزینی یا تهیه قطعه، تطبیق دقیق پارت‌نامبر و کد پکیج با نمونه موردنیاز اهمیت دارد. مشخصات زیر برای مقایسه اولیه و بررسی مدار مفید هستند.
مقاومت روشن Drain-Source برابر 0.085 Ω به‌صورت تیپیک و 0.11 Ω حداکثر است. این مقادیر در شرایط VGS = 10 V، ID = 25 A و Ta = 25°C ارائه شده‌اند. ولتاژ آستانه گیت نیز حداقل 2.4 V و حداکثر 3.4 V است که در شرایط VDS = 10 V، ID = 1 mA و Ta = 25°C مشخص شده است. ولتاژ آستانه را نباید به‌تنهایی معیار روشن‌شدن کامل ماسفت در نظر گرفت.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel MOS |
| پکیج | 2-21F1B |
| مقاومت روشن Drain-Source | 0.085 Ω تیپیک؛ 0.11 Ω حداکثر |
| بار کل گیت | 280 nC تیپیک |
| زمان بازیابی معکوس دیود داخلی | 105 ns تیپیک |
هدایت انتقالی مستقیم 2SK3131 مقدار تیپیک 35 S و حداقل 15 S دارد؛ این مشخصه در VDS = 10 V، ID = 25 A و Ta = 25°C تعریف شده است. زمان‌های سوئیچینگ تیپیک شامل زمان صعود 105 ns، زمان روشن‌شدن 160 ns، زمان افت 65 ns و زمان خاموش‌شدن 245 ns در Ta = 25°C هستند.
دیود هرزگرد داخلی، زمان بازیابی معکوس 105 ns تیپیک و بار بازیابی معکوس 380 nC تیپیک دارد. بار کل گیت 280 nC تیپیک است و این مقدار در شرایط VDD تقریباً 400 V، VGS = 10 V، ID = 50 A و Ta = 25°C اندازه‌گیری شده است.
حداکثر ولتاژ Drain-Source برابر 500 V، حداکثر جریان DC درین 50 A و حداکثر جریان پالسی درین 200 A است. حداکثر ولتاژ Gate-Source برابر ±30 V، حداکثر توان تلفاتی درین 250 W و حداکثر دمای کانال 150°C است.
برای خرید ماسفت 2SK3131 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و پیش از سفارش، امکان بررسی پارت‌نامبر نیز فراهم است.
پیش از ثبت درخواست، کد 2SK3131 و پکیج 2-21F1B را با قطعه موردنیاز در مدار تطبیق دهید. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به فروشگاه توکل الکترونیک در بازار جمهوری تهران نیز وجود دارد.
برای استعلام، پارت‌نامبر، تعداد موردنیاز و نوع سفارش خود را اعلام کنید تا قیمت و وضعیت موجودی بررسی شود. در سفارش‌های پروژه‌ای، اعلام تعداد تقریبی و زمان موردنیاز به هماهنگی بهتر برای تأمین کمک می‌کند.
این قطعه یک ماسفت سیلیکونی N-Channel با پکیج 2-21F1B است و برای رگولاتور چاپر، مبدل DC-DC و درایو موتور کاربرد دارد.
خیر. 500 V حداکثر ولتاژ Drain-Source و 50 A حداکثر جریان DC درین هستند و هر دو به‌عنوان حدود مجاز مطرح می‌شوند، نه تضمین عملکرد دائمی یا هم‌زمان در این مقادیر.
بار کل گیت و زمان‌های صعود، روشن‌شدن، افت و خاموش‌شدن برای بررسی رفتار سوئیچینگ و نیازهای مدار درایور مفید هستند.
2SK3131 یک ماسفت N-Channel با پکیج 2-21F1B و مجموعه‌ای از مشخصات مربوط به مقاومت روشن، بار گیت، دیود داخلی و زمان‌های سوئیچینگ است. کاربردهای اعلام‌شده آن شامل چاپر، مبدل DC-DC و درایو موتور میشود.
برای دریافت قیمت و موجودی روز، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا سفارش شما بررسی شود.
| Part Number | 2SK3131 |
|---|---|
| پکیج | 2-21F1B |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |

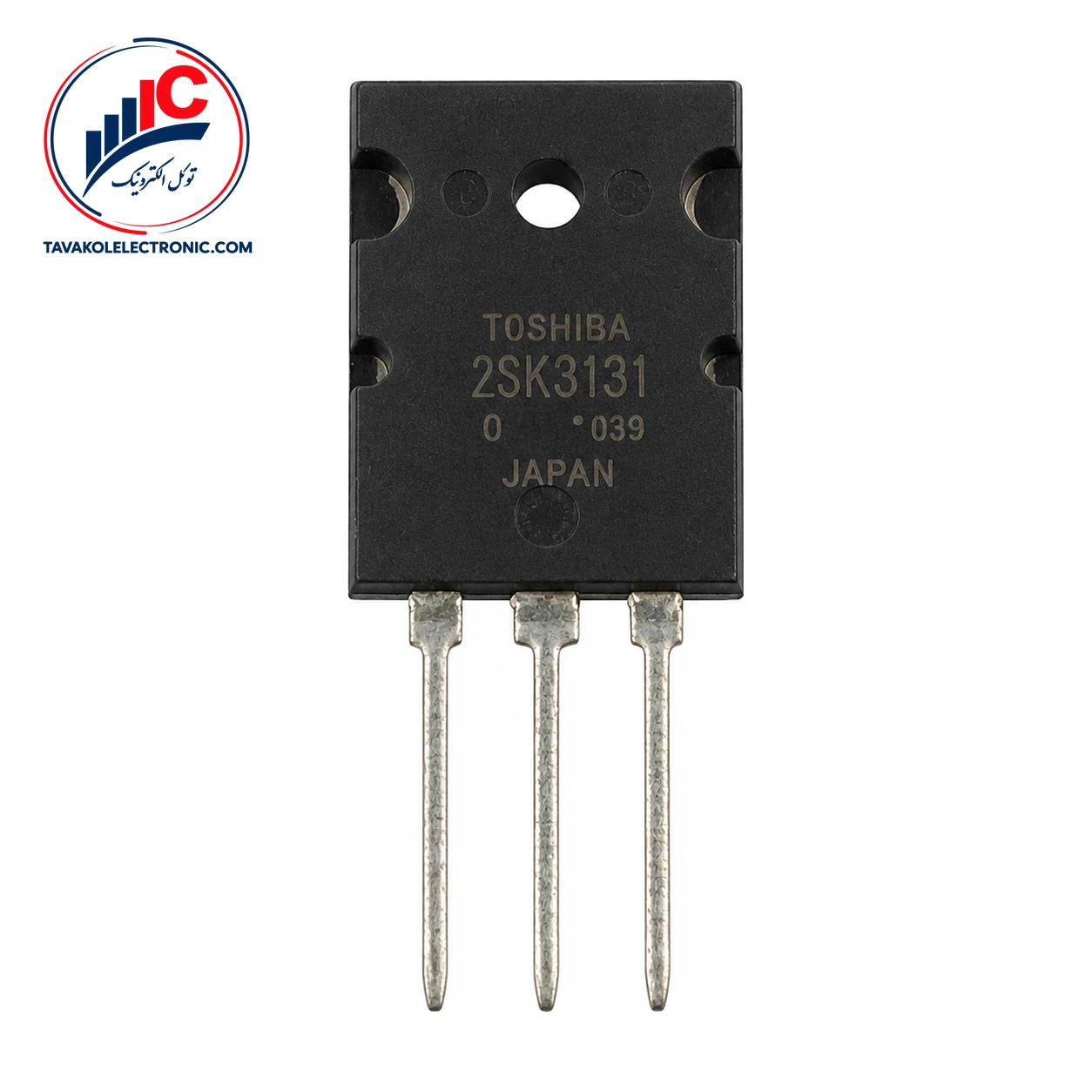

ماسفت 2SK3131
