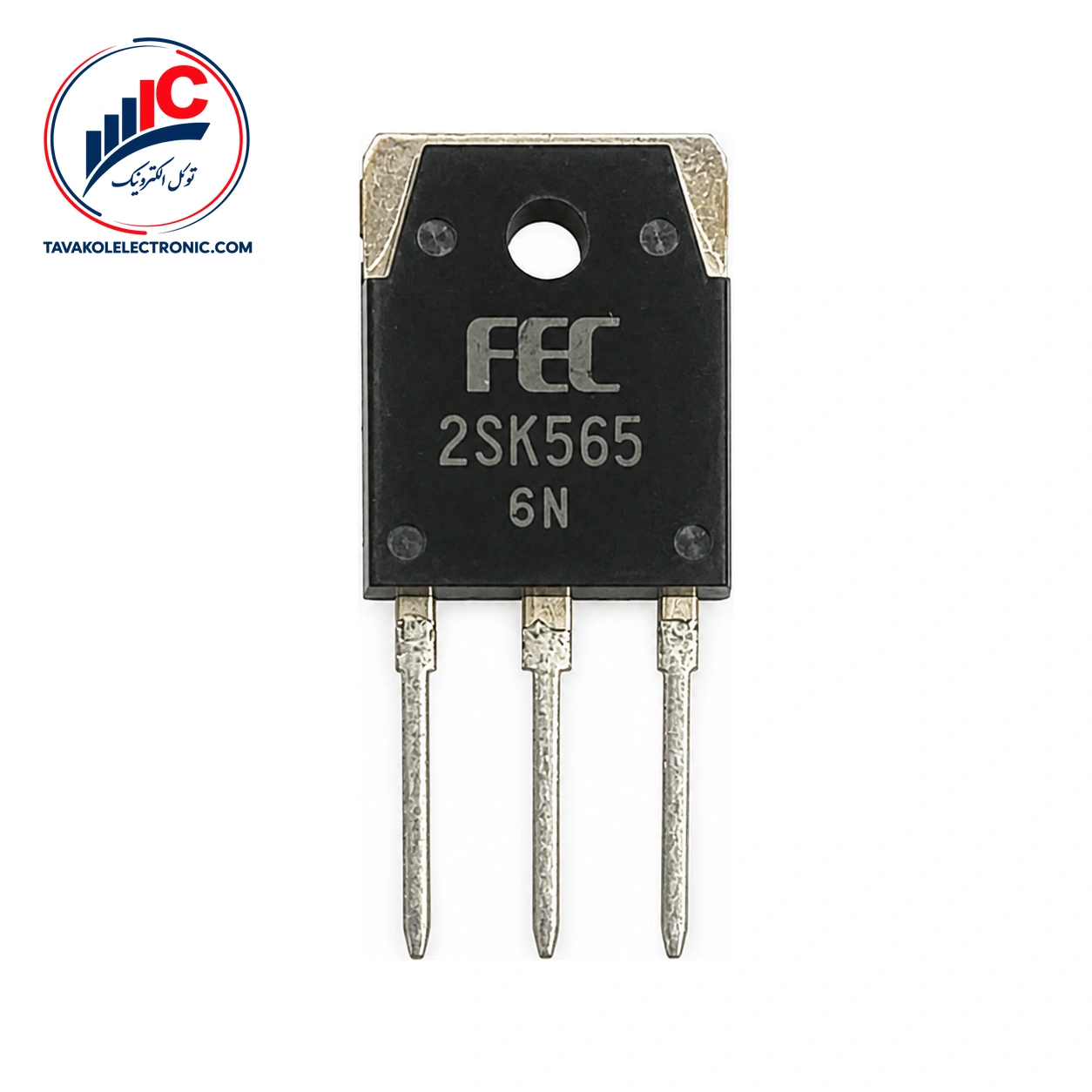

2SK565 یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است که در پکیج TO-3PN عرضه میشود. این قطعه برای استفاده در منابع تغذیه سوئیچینگ و کاربردهای عمومی طراحی شده است. هنگام انتخاب، تطبیق دقیق پارت‌نامبر، نوع کانال، پکیج و آرایش پایه‌ها با مدار اهمیت دارد.
برای بررسی گروه قطعات هم‌رده، عبارت مشاهده ماسفت را دنبال کنید. پیش از سفارش نیز بهتر است تعداد موردنیاز و شرایط نصب مدار مشخص باشد تا انتخاب قطعه با نیاز پروژه هماهنگ انجام شود.
– نوع کانال: N-channel MOSFET – پکیج: TO-3PN – حداقل ولتاژ شکست درین-سورس: 500 V – حداکثر مقاومت روشن درین-سورس: 0.6 Ω – کاربرد اعلام‌شده: منابع تغذیه سوئیچینگ و کاربردهای عمومی
حداقل ولتاژ شکست درین-سورس 500 V است. این مقدار در شرایط VGS=0، جریان ID برابر با 0.25 mA و دمای بدنه TC=25°C مشخص شده است. ولتاژ آستانه گیت نیز از 2.1 V حداقل تا 4.0 V حداکثر اعلام شده و شرایط آزمون آن VDS=VGS، جریان ID برابر با 1 mA و TC=25°C است.
حداکثر مقاومت روشن درین-سورس 0.6 Ω است؛ این مقدار در VGS=10 V، ID=5 A و TC=25°C مشخص شده است. جریان نشتی گیت-بدنه حداکثر ±100 nA، در شرایط VGS=±20 V و VDS=0، اعلام شده است. جریان درین با ولتاژ گیت صفر نیز حداکثر 250 μA در VDS=500 V و VGS=0 است.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| ولتاژ شکست درین-سورس | حداقل 500 V | VGS=0، ID=0.25 mA، TC=25°C |
| ولتاژ آستانه گیت | 2.1 تا 4.0 V | VDS=VGS، ID=1 mA، TC=25°C |
| مقاومت روشن درین-سورس | حداکثر 0.6 Ω | VGS=10 V، ID=5 A، TC=25°C |
| ولتاژ روشن مستقیم | 1.3 V معمولی، 1.7 V حداکثر | IS=9.6 A، VGS=0، TC=25°C |
ولتاژ روشن مستقیم 1.3 V به‌صورت معمولی و 1.7 V به‌صورت حداکثر، در IS=9.6 A، VGS=0 و TC=25°C مشخص شده است. مقادیر جدول باید همراه با شرایط آزمون خوانده شوند و نباید بدون توجه به آن‌ها به شرایط کاری مدار تعمیم داده شوند.
پکیج TO-3PN دارای سه پایه با آرایش مشخص است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از لحیم‌کاری یا نصب، شماره پایه‌ها را با نقشه برد و جهت قرارگیری قطعه تطبیق دهید. این بررسی ساده از اتصال اشتباه گیت، درین و سورس جلوگیری می‌کند.
حدود مطلق مجاز شامل حداکثر 500 V برای ولتاژ درین-سورس، ±20 V برای ولتاژ گیت-سورس و 9.6 A برای جریان پیوسته درین است. توان تلفاتی کل نیز 125 W در TC=25°C به‌عنوان حد مطلق مجاز تعیین شده است. این اعداد حد حفاظتی هستند، نه مقدار عملکرد عادی یا هدف طراحی مدار.
دمای حداکثر پیوند کاری 150°C و بازه دمای نگهداری از 55- تا 150°C، هر دو در محدوده حدود مطلق مجاز قرار می‌گیرند. طراحی حرارتی، شرایط واقعی مدار و حاشیه اطمینان باید جداگانه بررسی شوند.
برای استعلام قیمت و موجودی روز، پارت‌نامبر دقیق و تعداد موردنیاز را به توکل الکترونیک اعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد. قبل از ثبت سفارش، تطبیق پکیج TO-3PN و پین‌آوت قطعه با مدار خود را انجام دهید.
این قطعه یک ماسفت کانال N است و برای منابع تغذیه سوئیچینگ و کاربردهای عمومی معرفی شده است.
پکیج TO-3PN است؛ پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
خیر. 500 V به‌عنوان حداقل ولتاژ شکست درین-سورس و همچنین حد مطلق ولتاژ درین-سورس اعلام شده است. استفاده نهایی باید با توجه به شرایط واقعی مدار و حاشیه اطمینان طراحی انجام شود.
2SK565 یک ماسفت کانال N با پکیج TO-3PN، حداقل ولتاژ شکست 500 V و حداکثر مقاومت روشن 0.6 Ω است. برای دریافت قیمت، موجودی یا پیش‌فاکتور، تعداد موردنیاز را همراه با پارت‌نامبر دقیق به توکل الکترونیک اعلام کنید.
| Part Number | 2SK565 |
|---|---|
| پکیج | TO-3PN |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 9.6 A |
