SEMiX101GD126HDS یک ماژول IGBT سمیکرون از سری SEMiX 13 است که با ساختار Trench IGBT Module برای کاربردهای سوئیچینگ توان بالا طراحی شده است. این ماژول با ولتاژ نامی 1200V و جریان نامی 75A، گزینهای مهم برای تعمیر و جایگزینی در تجهیزات صنعتی مانند اینورترهای AC، UPS صنعتی و دستگاههای جوش الکترونیکی محسوب میشود.
برند SEMIKRON یکی از نامهای شناختهشده در حوزه ماژولهای قدرت صنعتی است و سری SEMiX به دلیل طراحی ماژولار، قابلیت نصب روی هیتسینک، ساختار فشرده و استفاده در تجهیزات توان بالا، در بازار تعمیرات صنعتی ایران بسیار مورد توجه است. مدل SEMiX101GD126HDS طبق دیتاشیت دارای تکنولوژی Trenchgate، قابلیت تحمل اتصال کوتاه بالا و دیود معکوس داخلی است.
این قطعه برای خریدارانی مناسب است که با پارتنامبر دقیق سرچ میکنند و نیاز دارند ماژول جایگزین از نظر ولتاژ، جریان، پینآوت، ساختار مدار داخلی، سنسور دما و ابعاد نصب با دستگاه اصلی هماهنگ باشد.
برای استعلام قیمت و موجودی SEMiX101GD126HDS اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | SEMiX101GD126HDS |
| برند | SEMIKRON |
| سری | SEMiX 13 |
| نوع قطعه | ماژول IGBT سه فاز / ششتایی |
| تکنولوژی | Trench IGBT Module |
| ولتاژ کلکتور-امیتر VCES | 1200V |
| جریان نامی ICnom | 75A |
| جریان کلکتور IC در Tc=25°C | 129A |
| جریان کلکتور IC در Tc=80°C | 91A |
| جریان پالس ICRM | 150A |
| ولتاژ گیت-امیتر VGES | -20 تا +20V |
| دیود معکوس داخلی | دارد |
| جریان نامی دیود IFnom | 75A |
| جریان Surge دیود IFSM | 600A |
| ولتاژ ایزولاسیون Visol | 4000V AC / 1 دقیقه |
| مقاومت حرارتی هر IGBT | 0.27 K/W |
| مقاومت حرارتی هر دیود | 0.46 K/W |
| وزن تقریبی | 350g |
| سنسور دما | دارد، NTC با R25=5kΩ |
| وضعیت طراحی | طبق دیتاشیت: Not for new design |
| کاربردهای دیتاشیت | AC Inverter Drives، UPS، Electronic Welding |
طبق دیتاشیت، SEMiX101GD126HDS برای کاربردهای زیر معرفی شده است:
در تجهیزاتی مانند اینورتر، UPS و دستگاه جوش، خرابی ماژول IGBT معمولاً با آسیب به قطعات جانبی مانند گیت درایور، مقاومت گیت، اسنابر، خازن DC Link یا دیودهای حفاظتی همراه است. به همین دلیل در زمان خرید SEMiX101GD126HDS فقط تطبیق پارتنامبر کافی نیست و باید شرایط مدار نیز بررسی شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
قبل از خرید SEMiX101GD126HDS باید دقت کنید که این قطعه یک ماژول IGBT سه فاز از برند SEMIKRON است و با ماژولهای دیودی، تریستوری یا ترانزیستوری قدیمی تفاوت دارد. مدار درایو این مدل بر پایه فرمان گیت IGBT کار میکند و بررسی سلامت گیت درایور قبل از نصب قطعه جدید بسیار مهم است.
در زمان تعویض یا جایگزینی این ماژول، موارد زیر باید بررسی شوند:
نکته مهم این است که سری SEMiX در مدلهای مختلف با پینآوت و ساختار داخلی متفاوت عرضه شده است. بنابراین نزدیک بودن کد، مشابه بودن ظاهر یا یکسان بودن ولتاژ و جریان، بهتنهایی برای جایگزینی کافی نیست.
| پارامتر | توضیح | مقدار |
|---|---|---|
| VCES | Collector-emitter voltage | 1200V |
| IC | Collector current در Tc=25°C | 129A |
| IC | Collector current در Tc=80°C | 91A |
| ICnom | جریان نامی IGBT | 75A |
| ICRM | جریان پالس | 150A |
| VGES | Gate-emitter voltage | -20 تا +20V |
| tpsc | Short circuit capability | 10µs |
| Tj | دمای کاری Junction | -40 تا +150°C |
| IF | جریان دیود در Tc=25°C | 117A |
| IF | جریان دیود در Tc=80°C | 81A |
| IFnom | جریان نامی دیود | 75A |
| IFRM | جریان پالس دیود | 150A |
| IFSM | Surge forward current | 600A |
| It(RMS) | جریان RMS ماژول | 600A |
| Tstg | دمای نگهداری | -40 تا +125°C |
| Visol | ولتاژ ایزولاسیون | 4000V AC / 1 دقیقه |
| VCE(sat) | در IC=75A و VGE=15V، Tj=25°C | typ 1.7V / max 2.1V |
| VCE(sat) | در IC=75A و VGE=15V، Tj=125°C | typ 2.0V / max 2.45V |
| VGE(th) | Gate threshold voltage | min 5V / typ 5.8V / max 6.5V |
| Cies | Input capacitance | 5.3nF |
| Coes | Output capacitance | 0.28nF |
| Cres | Reverse transfer capacitance | 0.24nF |
| QG | Gate charge | 600nC |
| RGint | مقاومت داخلی گیت | 10Ω |
| Eon | Turn-on energy | 10mJ |
| Eoff | Turn-off energy | 11mJ |
SEMiX101GD126HDS یک ماژول SEMiX 13 GD با ساختار داخلی IGBT سهفاز است. در دیاگرام داخلی این نوع ماژول، شش IGBT به همراه دیودهای معکوس برای تشکیل پل اینورتر سهفاز استفاده میشوند. به همین دلیل این قطعه برای مدارهای AC Inverter Drive، UPS و Electronic Welding کاربرد دارد.
این ماژول نسبت به قطعات سری QM ترانزیستوری، ساختار متفاوتی دارد؛ در اینجا فرماندهی از طریق گیت IGBT انجام میشود، نه درایو بیس ترانزیستور دارلینگتون. بنابراین قبل از نصب، باید ولتاژ گیت، مقاومت گیت، ایزولاسیون درایور، مسیر امیتر کمکی و حفاظتهای گیت بررسی شوند.
از نظر نصب مکانیکی، کیفیت تماس حرارتی بین ماژول و هیتسینک اهمیت زیادی دارد. استفاده از خمیر سیلیکون مناسب، سطح صاف هیتسینک و رعایت گشتاور پیچها باعث کاهش دمای کاری و افزایش عمر ماژول میشود. همچنین چون دیتاشیت عبارت Not for new design را ذکر کرده، این قطعه بیشتر برای تعمیر و جایگزینی در دستگاههای موجود مناسب است، نه طراحی پروژههای جدید.
در قطعات صنعتی مانند SEMiX101GD126HDS، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. استفاده از نمونههای فیک، ریفر، تعمیری یا ناسازگار میتواند باعث خرابی مجدد برد، خطای درایو، آسیب به موتور، توقف دستگاه صنعتی و افزایش هزینه تعمیرات شود.
توکل الکترونیک تأمینکننده قطعات الکترونیک صنعتی، ماژولهای قدرت، IGBT، IPM، MOSFET، دیود، تریستور و ترانزیستورهای صنعتی است. حضور فیزیکی فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی اصالت کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند.
برای خرید SEMiX101GD126HDS اورجینال یا دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.
SEMiX101GD126HDS یک ماژول IGBT سمیکرون از سری SEMiX 13 است. این قطعه در دیتاشیت بهعنوان Trench IGBT Module معرفی شده و برای کاربردهای سوئیچینگ توان بالا طراحی شده است.
طبق دیتاشیت، ولتاژ کلکتور-امیتر این ماژول 1200V و جریان نامی آن 75A است. همچنین جریان کلکتور در دمای کیس 25 درجه 129A و در دمای کیس 80 درجه 91A ذکر شده است.
بله. SEMiX101GD126HDS یک IGBT Module از برند SEMIKRON است. این قطعه با ماژولهای ترانزیستوری دارلینگتون یا تریستوری تفاوت دارد و باید با مدار درایو گیت مناسب راهاندازی شود.
طبق دیتاشیت، SEMiX101GD126HDS برای AC Inverter Drives، UPS و Electronic Welding مناسب است. در بازار تعمیرات صنعتی، این کاربردها شامل اینورترهای صنعتی، بردهای قدرت UPS و دستگاههای جوش الکترونیکی میشود.
قبل از تعویض باید پارتنامبر، پینآوت، مدار داخلی، سلامت گیت درایور، مقاومت گیت، مسیر امیتر کمکی، خازنهای DC Link، اسنابر، فیوزها، هیتسینک و سنسور دمای داخلی بررسی شود. همچنین علت خرابی ماژول قبلی باید مشخص شود.
در دیتاشیت این مدل عبارت Not for new design آمده است. یعنی این قطعه بیشتر برای تعمیر، نگهداری و جایگزینی در تجهیزات موجود مناسب است. برای طراحی جدید باید با مشاوره فنی، مدلهای جایگزین جدیدتر بررسی شوند.
فقط در صورتی که تطبیق کامل از نظر ولتاژ، جریان، پینآوت، ساختار داخلی، ابعاد نصب، سنسور دما و شرایط حرارتی تأیید شود. نزدیک بودن نام مدل یا شباهت ظاهری برای جایگزینی کافی نیست.
این ماژول دارای سنسور دمای NTC است که برای مانیتورینگ حرارت ماژول استفاده میشود. بررسی عملکرد این سنسور در تجهیزاتی مثل UPS و اینورتر صنعتی اهمیت دارد؛ چون خطای دمایی میتواند باعث Trip دستگاه یا آسیب به ماژول شود.
| Part Number | SEMiX101GD126HDS |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 75A-1200V |

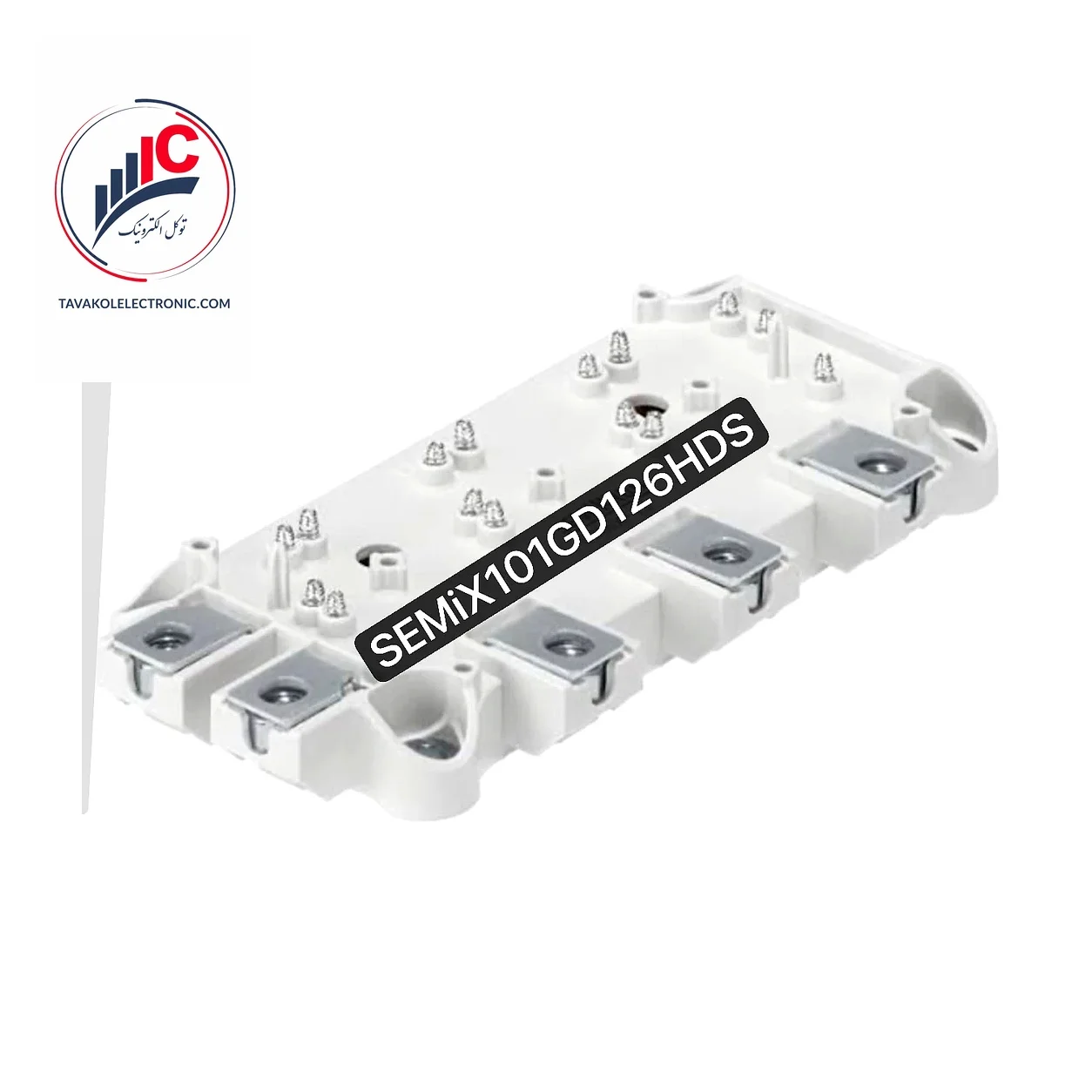

ماژول IGBT سمیکرون مدل SEMiX101GD126HDS
