TD320N16SOF یک ماژول قدرت صنعتی از برند Infineon است که درون آن یک تریستور و یک دیود قدرت با آرایش اختصاصی کنترل فاز قرار گرفتهاند. این ساختار برای مدارهایی مناسب است که علاوه بر یکسوسازی جریان، به کنترل زمان هدایت و تنظیم توان خروجی نیاز دارند.
این ماژول با ولتاژ تکرارشونده قابل تحمل ۱۶۰۰ ولت و جریان متوسط نامی ۳۲۰ آمپر در دمای کیس ۸۵ درجه سانتیگراد تولید شده است. پکیج استاندارد ۵۰ میلیمتری، صفحه زیرین مسی و عایق الکتریکی میان مدار داخلی و بیسپلیت، نصب آن را در تجهیزات قدرت و تابلوهای صنعتی آسانتر میکند.
از TD320N16SOF میتوان در مدارهای کنترل موتور، درایوهای صنعتی، رکتیفایرهای کنترلشونده، سافتاستارترها، UPS، شارژرهای صنعتی و کنترلکنندههای توان استفاده کرد. کاربرد دقیق قطعه باید با توپولوژی دستگاه، نقشه مدار و پارتنامبر قبلی تطبیق داده شود.
این محصول با مدل TT320N16SOF یکسان نیست. مدل TD دارای ترکیب تریستور و دیود است، درحالیکه مدل TT از دو تریستور تشکیل شده است. شباهت ظاهری، جریان و ولتاژ نزدیک برای جایگزینی مستقیم کافی نیست و آرایش داخلی باید بررسی شود.
برای خرید TD320N16SOF، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | TD320N16SOF |
| برند | Infineon |
| نوع قطعه | ماژول تریستور و دیود |
| ساختار | SCR / Diode Phase Control |
| سری محصول | Eco Block |
| ولتاژ VDRM / VRRM | ۱۶۰۰ ولت |
| جریان متوسط نامی | ۳۲۰ آمپر در ۸۵°C |
| جریان مؤثر مجاز | ۵۲۰ آمپر |
| جریان لحظهای قابل تحمل | ۸۲۰۰ آمپر در دمای پیوند حداکثر |
| نوع اتصال داخلی | Solder-Bond |
| اندازه پکیج | ۵۰ میلیمتر |
| بیسپلیت | مسی و عایق الکتریکی |
| کاربرد اصلی | کنترل فاز و یکسوسازی صنعتی |
| وضعیت منبع | دیتاشیت رسمی و دقیق Infineon |
مشخصات جدول از صفحه رسمی محصول و دیتاشیت خانواده TD320N16SOF استخراج شدهاند.
این مشخصات، قطعه را به گزینهای مناسب برای تعمیرکاران درایو، سازندگان تابلو برق و واحدهای نگهداری تجهیزات قدرت تبدیل میکند.
طبق اطلاعات رسمی Infineon، این ماژول برای کاربردهای کنترل توان و یکسوسازی صنعتی طراحی شده است. مهمترین کاربردهای آن عبارتاند از:
کاربرد نهایی باید بر اساس جریان واقعی دستگاه، نوع بار، شرایط خنککاری، زاویه هدایت و نقشه مدار تعیین شود.
برای مشاهده سایر مدلها میتوانید وارد دسته خرید ماژول تریستور شوید.
تفاوت دو حرف TD و TT در ابتدای پارتنامبر اهمیت زیادی دارد. بر اساس مدار داخلی رسمی سازنده:
هر دو محصول ممکن است از نظر ابعاد، جریان و ولتاژ مشابه باشند، اما عملکرد داخلی آنها یکسان نیست. استفاده از مدل TT بهجای TD یا برعکس میتواند باعث عملکرد نادرست رکتیفایر، کنترلنشدن خروجی یا آسیب به تجهیزات متصل شود. مدار داخلی هر دو مدل در دیتاشیت رسمی Infineon بهصورت جداگانه نمایش داده شده است.
هنگام سفارش TD320N16SOF فقط به عدد ۳۲۰ آمپر یا ظاهر بدنه توجه نکنید. تمام حروف پارتنامبر، محل پایههای فرمان و ساختار مدار باید یکسان باشند.
پیش از خرید این ماژول، پارتنامبر درجشده روی قطعه معیوب را بهطور کامل بررسی کنید. وجود کدهای نزدیک مانند TD320N18SOF، TT320N16SOF یا TD320N16SOF-TIM لزوماً به معنای جایگزینی مستقیم نیست.
موارد مهم برای تطبیق عبارتاند از:
نسخه TIM دارای ماده رابط حرارتی از پیش اعمالشده است و از نظر شرایط نصب با نمونه معمولی تفاوت دارد. هنگام سفارش باید پسوند روی قطعه قبلی دقیقاً کنترل شود.
برای استعلام قیمت TD320N16SOF میتوانید تصویر قطعه معیوب و شماره دستگاه را برای بررسی اولیه ارسال کنید.
| پارامتر | مقدار |
|---|---|
| VDRM / VRRM | ۱۶۰۰ ولت |
| ITAVM | ۳۲۰ آمپر در TC=85°C |
| ITRMSM | ۵۲۰ آمپر |
| ITSM در Tvj max | ۸۲۰۰ آمپر |
| I²t در Tvj max | ۳۳۵٬۰۰۰ A²s |
| VTO | حداکثر ۰٫۷۷ ولت |
| rT | حداکثر ۰٫۵۸ میلیاهم |
| IGT | حداکثر ۱۵۰ میلیآمپر |
| VGT | حداکثر ۲ ولت |
| Visol | ۳ کیلوولت برای یک دقیقه |
| دمای پیوند حداکثر | ۱۳۰ درجه سانتیگراد |
| وزن تقریبی | ۳۷۰ گرم |
تمام مقادیر بالا مستقیماً از دیتاشیت رسمی استخراج شدهاند و باید همراه با شرایط آزمون درجشده در دیتاشیت تفسیر شوند.
سطح هیتسینک پیش از نصب باید تمیز، صاف و بدون باقیمانده خمیر حرارتی قبلی باشد. وجود آلودگی یا ناهمواری میتواند مقاومت حرارتی را افزایش دهد و باعث بالا رفتن دمای ماژول شود.
گشتاور توصیهشده دیتاشیت برای پیچهای مکانیکی ۵ نیوتنمتر و برای اتصالات قدرت ۹ نیوتنمتر با تلرانس مشخص است. پیچها باید بهصورت تدریجی و متعادل بسته شوند تا فشار یکنواخت روی بیسپلیت ایجاد شود.
قبل از روشنکردن دستگاه موارد زیر بررسی شوند:
نصب ماژول جدید بدون رفع ایراد مدار گیت، اضافهجریان یا ضعف خنککاری میتواند باعث خرابی مجدد قطعه شود.
توکل الکترونیک در زمینه فروش و تأمین قطعات قدرت صنعتی فعالیت دارد و امکان بررسی اولیه پارتنامبر پیش از خرید فراهم است.
مزایای سفارش از توکل الکترونیک:
برای خرید TD320N16SOF و اطلاع از موجودی فعلی با بخش فروش توکل الکترونیک تماس بگیرید.
این قطعه یک ماژول ترکیبی تریستور و دیود قدرت برای کنترل فاز و یکسوسازی صنعتی است.
ولتاژ تکرارشونده آن ۱۶۰۰ ولت و جریان متوسط نامی آن ۳۲۰ آمپر در دمای کیس ۸۵ درجه سانتیگراد است.
خیر. این محصول ماژول IGBT نیست و در دسته ماژولهای تریستور و دیود قرار میگیرد.
خیر. مدل TT دارای دو تریستور است، اما مدل TD از ترکیب تریستور و دیود استفاده میکند. جایگزینی این دو بدون تغییر مدار صحیح نیست.
تنها بالاتر بودن ولتاژ برای تأیید جایگزینی کافی نیست. مشخصات گیت، افت ولتاژ، پکیج، توپولوژی و شرایط حرارتی باید بررسی شوند.
تصویر واضح قطعه، پارتنامبر کامل، مدل دستگاه، تصویر اتصالات و در صورت امکان نقشه مدار برای بررسی اولیه مفید هستند.
| Part Number | TD320N16SOF |
|---|---|
| برند | Infineon |
| مشخصات فنی | 330A-660V |

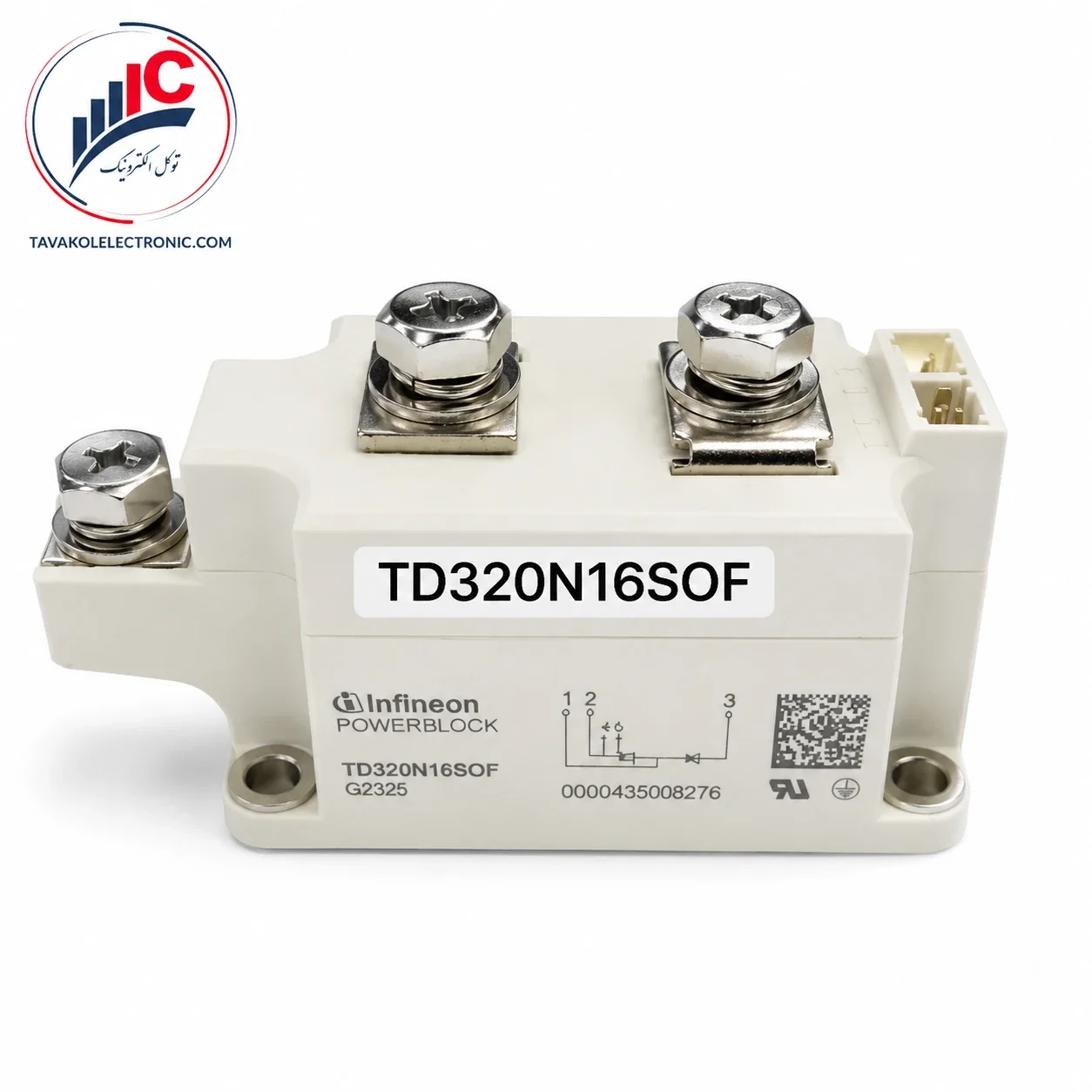

ماژول تریستور دیود اینفینئون مدل TD320N16SOF
