بررسی ساختار فنی و ویژگی‌های ماژول MCC56-16io1B

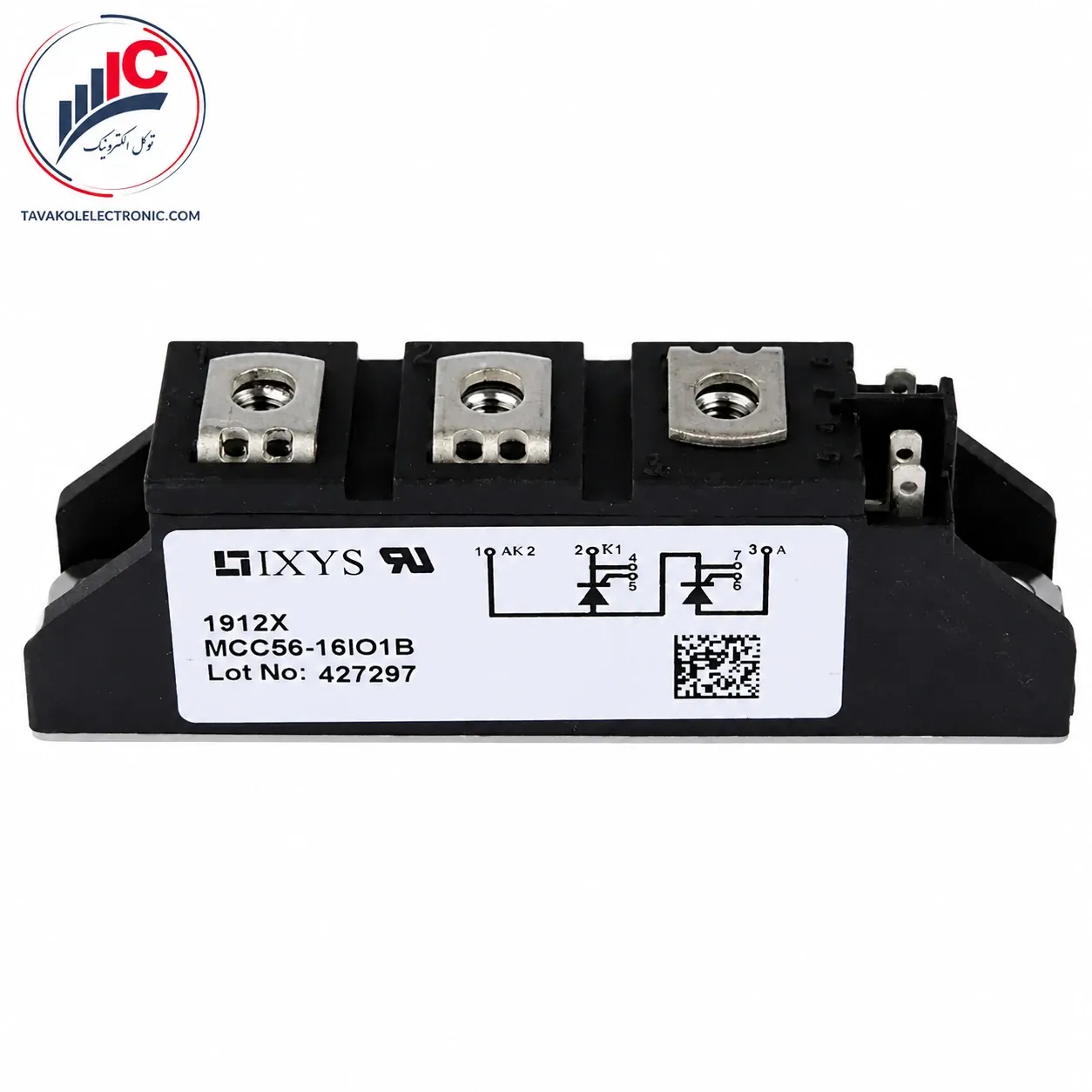

در طراحی شبکه‌های کنترل توان و سافت استارترهای صنعتی توان متوسط، استفاده از سوئیچ‌هایی که کنترل دقیقی روی زاویه آتش داشته باشند، یک الزام مهندسی است. ماژول MCC56-16io1B (که با کد پایه MCC56-16io1 نیز در بازار شناخته می‌شود) یک بلوک قدرت کامپکت و فوق‌العاده باکیفیت از تولیدات کمپانی پرآوازه آی ایکس وای اس (IXYS) است. این پارت‌نامبر استراتژیک، یک ماژول تریستور دوبل (Dual Thyristor) است که به طور اختصاصی برای مدیریت توان متناوب (AC) و یکسوسازی کنترل‌شده در جریان‌های متوسط رو به بالا طراحی شده است.

استفاده از فناوری پیشرفته اتصال مستقیم مسی (DCB) روی بستر سرامیکی در این قطعه، باعث شده تا انتقال حرارت با بالاترین سرعت ممکن انجام شود و تراشه‌ها در مصارف طولانی‌مدت پایداری خود را حفظ کنند. برای تکنسین‌هایی که در زمینه تعمیر سافت استارتر و کوره‌های القایی فعالیت می‌کنند، خرید ماژول MCC56-16io1 به دلیل دارا بودن دو عدد تریستور کاملاً مستقل در یک پکیج استاندارد بین‌المللی، نیاز به سیم‌کشی‌های اضافی روی برد را کاملاً از بین برده و حجم نهایی درایو را کاهش می‌دهد.

📊 مشخصات فنی و پارامترهای مرجع MCC56-16io1B

جهت کپی کردن آسان در سایت و جلوگیری از هرگونه به‌هم‌ریختگی چیدمان متنی در مرورگرها، تمامی مقادیر الکتریکی استخراج‌شده از دیتاشیت رسمی شرکت IXYS به صورت کاملاً فارسی و متنی تنظیم شده‌اند. جدول زیر پارامترهای نامی این قطعه را نشان می‌دهد:

⚡ کاربردهای استراتژیک در صنایع اتوماسیون

تحمل ولتاژ شبکه تا ۱۶۰۰ ولت در کنار جریان موثر ۱۰۰ آمپر، قطعه MCC56-16io1B را به یکی از ارکان اصلی مدارهای تمام‌کنترل‌شده تبدیل کرده است. عمده موارد مصرف این نیمه‌هادی قدرتمند شامل گزینه‌های زیر است:

• سافت استارترهای صنعتی: کنترل زاویه آتش و راه‌اندازی نرم موتورهای متناوب (AC) توان متوسط جهت جلوگیری از شوک مکانیکی.

• درایوهای موتور دی‌سی (DC Drives): پل‌های یکسوساز تمام‌کنترل‌شده جهت تنظیم بسیار دقیق دور و گشتاور موتورهای جریان مستقیم.

• تجهیزات کنترل دمای صنعتی: سوئیچینگ دقیق المنت‌های حرارتی در کوره‌ها و هیترهای کارگاهی با قابلیت کنترل توان خروجی.

• سیستم‌های کنترل نور و روشنایی: استفاده در دیمرهای صنعتی پرقدرت برای شبکه‌های روشنایی وسیع.

🛡️ بررسی قیمت MCC56-16io1B و تضمین اصالت کالا

قطعات تریستوری در ورودی مدارها قرار دارند و وظیفه آن‌ها جذب و مدیریت اسپایک‌های ولتاژی شبکه است. ورود نمونه‌های فیک و تغییر لیبل‌داده‌شده از این ماژول تریستور دوبل به بازار، چالش‌های بزرگی برای تعمیرکاران ایجاد کرده است. استفاده از قطعه تقلبی، توانایی تحمل جریان‌های هجومی ۱۷۰۰ آمپری در لحظه استارت را نداشته و به سرعت ذوب می‌شود. این اتصال کوتاه مخرب، باعث سوختن فیوزهای تندکار و مدار فرمان (گیت درایور) می‌شود. به همین دلیل، بررسی دقیق اصالت کالا همواره بر فاکتور قیمت MCC56-16io1 ارجحیت کامل دارد.

فروشگاه “توکل الکترونیک” اصالت فیزیکی، لیبل تاییدشده کارخانه IXYS و سلامت عایق سرامیکی این قطعه را ۱۰۰٪ تضمین می‌کند. شما می‌توانید جهت تهیه ماژول تریستور MCC56-16io1B با اطمینان از تطابق آن با استانداردهای فابریک دستگاه خود، اقدام فرمایید.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

💬 اتاق پاسخ به سوالات فنی مهندسان

۱. تفاوت پارت‌نامبر MCC56-16io1 با MCC56-16io1B در چیست؟

هیچ تفاوت الکتریکی در تراشه‌های داخلی وجود ندارد. پسوند B در مستندات شرکت IXYS معمولاً به معنای بازنگری پکیج (Version 1B) و اشاره به استفاده از قاب استاندارد بین‌المللی TO-240 AA با ابعاد و جای پیچ‌های مشخص است. بنابراین هر دو پارت‌نامبر جایگزین صد درصدی یکدیگر هستند.

۲. آیا صفحه پایه فلزی این قطعه برق‌دار است؟

خیر، یکی از بزرگترین مزایای محصولات شرکت IXYS، ایزولاسیون کامل بستر داخلی است. صفحه پایه این قطعه تا ولتاژ ۳ کیلوولت ایزوله است و می‌توانید با استفاده از خمیر سیلیکون، آن را مستقیماً به هیت‌سینک آلومینیومی متصل کنید.

۳. چرا در مشخصات، دو نوع جریان (متوسط ۶۴ و موثر ۱۰۰ آمپر) ذکر شده است؟

در مدارهای متناوب، مقدار موثر (RMS) جریانی است که در کل سیکل باعث تولید حرارت می‌شود (۱۰۰ آمپر)، اما جریان متوسط (Average) مقداری است که تریستور در نیم‌سیکل هدایت خود عبور می‌دهد (۶۴ آمپر). در محاسبات طراحی معمولاً جریان متوسط ملاک قرار می‌گیرد.

۴. آیا این تریستور دوبل به مدار اسنابر (Snubber) نیاز دارد؟

بله، برای حفاظت از تریستورها در برابر نرخ تغییرات ناگهانی ولتاژ (dv/dt) و روشن شدن ناخواسته، استفاده از مدار محافظ اسنابر (ترکیب مقاومت و خازن) موازی با پایه‌های قدرت قطعه، کاملاً الزامی است.
