SKKH330/18E یک ماژول نیمههادی قدرت از برند SEMIKRON و خانواده SEMIPACK 3 است که یک تریستور قدرت و یک دیود قدرت را در یک پکیج صنعتی ایزوله ترکیب میکند. این ساختار برای رکتیفایرهای نیمهکنترلشده، کنترل توان و راهاندازی بارهای پرجریان صنعتی مناسب است.
ماژول SKKH330/18E دارای کلاس ولتاژ مسدودکنندگی 1800 ولت است. جریان متوسط نامی این خانواده در شرایط مشخص دیتاشیت به 330 آمپر میرسد؛ بااینحال، جریان قابل استفاده واقعی باید با توجه به دمای کیس، شکل موج جریان، نوع هیتسینک و شرایط کاری مدار تعیین شود.
در ساختار داخلی این محصول، یک تریستور قابلکنترل در کنار یک دیود قدرت قرار گرفته است. به همین دلیل SKKH330/18E را نباید با مدلهای SKKT که دارای دو تریستور هستند یا با پل دیودهای قدرت ساده اشتباه گرفت.
صفحه پایه فلزی ایزوله، کنتاکتهای داخلی فشاری و بدنه صنعتی SEMIPACK 3، این قطعه را برای استفاده در مدارهای کنترل موتور DC، کنترل دما و رکتیفایرهای صنعتی مناسب کرده است.
برای استعلام قیمت و موجودی SKKH330/18E و بررسی تطبیق آن با مدار دستگاه، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKKH330/18E |
| برند | SEMIKRON |
| خانواده | SEMIPACK 3 |
| نوع قطعه | ماژول تریستور و دیود |
| ساختار داخلی | یک تریستور قدرت + یک دیود قدرت |
| کلاس ولتاژ | 1800V |
| جریان متوسط نامی خانواده | 330A |
| حداکثر جریان RMS | 510A |
| جریان ضربهای | حداکثر 9500A |
| ولتاژ ایزولاسیون | 3600V برای 1 ثانیه |
| محدوده دمای پیوند | -40 تا +130°C |
| نوع کیس | A76b |
| وزن تقریبی | 600 گرم |
| کاربرد اصلی | کنترل موتور DC و توان صنعتی |
ماژول SKKH330/18E برای مدارهایی مناسب است که به یک کلید تریستوری کنترلشونده در کنار دیود قدرت نیاز دارند. کاربردهای رسمی و متداول این قطعه عبارتاند از:
استفاده از SKKH330/18E در هر دستگاه باید با توپولوژی رکتیفایر، جریان بار، زاویه آتش تریستور، سیستم خنککاری و مدار حفاظت تطبیق داده شود.
برای مشاهده مدلهای مشابه، به دسته ماژول تریستور در سایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| خانواده | ساختار داخلی |
|---|---|
| SKKH | یک تریستور + یک دیود |
| SKKT | دو تریستور قدرت |
در انتخاب SKKH330/18E باید توجه داشت که مدل مشابه SKKT330/18E جایگزین مستقیم آن نیست. اگرچه جریان، ولتاژ و ابعاد این دو خانواده ممکن است نزدیک باشند، مدار داخلی و تعداد پایههای فرمان آنها متفاوت است.
در مدل SKKH فقط تریستور دارای پایههای گیت و کاتد کمکی است، اما در مدل SKKT هر دو نیمههادی از نوع تریستور هستند و به مدار تحریک جداگانه نیاز دارند.
پیش از خرید SKKH330/18E، پارتنامبر کامل روی قطعه و ساختار مدار دستگاه را بررسی کنید. وجود حرف H در کد محصول اهمیت زیادی دارد و نشان میدهد ماژول از ترکیب تریستور و دیود تشکیل شده است.
موارد زیر باید کنترل شوند:
تنها مشابهبودن بدنه یا جریان نامی برای جایگزینی کافی نیست. انتخاب قطعه ناسازگار ممکن است باعث عملکرد نادرست رکتیفایر یا آسیب مجدد به مدار فرمان شود.
مقادیر زیر برای SKKH330/18E و خانواده SKKH 330 در شرایط اعلامشده دیتاشیت ارائه شدهاند:
| پارامتر | مقدار |
|---|---|
| VRRM / VDRM | 1800V |
| حداکثر VRMS | 1900V |
| ITAV اسمی خانواده | 330A در Tc=80°C |
| ITAV در شرایط دیتاشیت | 305A در 85°C / 225A در 100°C |
| ITRMS | حداکثر 510A |
| ITSM در 25°C | 9500A برای پالس 10ms |
| ITSM در 130°C | 8000A برای پالس 10ms |
| i²t در 25°C | 451000A²s |
| حداکثر افت ولتاژ VT | 1.4V در IT=750A |
| جریان نشتی | حداکثر 85mA |
| بحرانی di/dt | حداکثر 250A/µs |
| بحرانی dv/dt | حداقل 1000V/µs |
| Visol | 3600V/1s یا 3000V/1min |
| دمای پیوند | -40 تا +130°C |
عدد 330 آمپر نباید بهعنوان جریان دائم قابل استفاده در همه شرایط در نظر گرفته شود. ظرفیت واقعی SKKH330/18E به شرایط حرارتی، شکل موج جریان و طراحی هیتسینک وابسته است.
هنگام نصب SKKH330/18E، سطح هیتسینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی قدیمی باید کاملاً پاک شده و لایهای نازک و یکنواخت از خمیر حرارتی مناسب روی سطح تماس اعمال شود.
گشتاور نصب ماژول روی هیتسینک طبق دیتاشیت 5 نیوتنمتر با تلرانس 15 درصد است. گشتاور ترمینالهای قدرت نیز 9 نیوتنمتر با تلرانس 15 درصد اعلام شده است.
پیش از روشنکردن مدار، موارد زیر بررسی شوند:
تریستور داخل SKKH330/18E با حذف فرمان گیت خاموش نمیشود. خاموششدن آن به کاهش جریان آند به زیر جریان نگهدارنده یا کموتاسیون مدار وابسته است.
توکل الکترونیک در زمینه تأمین ماژولهای تریستور، دیودهای صنعتی، قطعات SEMIPACK و نیمههادیهای قدرت فعالیت میکند.
پیش از خرید SKKH330/18E میتوانید برای بررسی پارتنامبر، ساختار داخلی و تطبیق آن با مدار دستگاه از مشاوره فنی استفاده کنید. حضور فیزیکی در بازار جمهوری تهران نیز امکان بررسی وضعیت ظاهری، کنترل نوشته روی بدنه و پیگیری سفارش را فراهم میکند.
SKKH330/18E یک ماژول ترکیبی شامل یک تریستور قدرت و یک دیود قدرت از خانواده SEMIPACK 3 است.
خیر. این محصول یک تریستور و یک دیود دارد. مدلهای دو تریستوره با کد SKKT شناخته میشوند.
کلاس ولتاژ تکرارشونده آن 1800 ولت و جریان متوسط اسمی خانواده 330 آمپر در شرایط مشخص دیتاشیت است.
خیر. SKKT دارای دو تریستور است، اما SKKH330/18E از یک تریستور و یک دیود تشکیل شده و مدار فرمان متفاوتی دارد.
برای کنترل موتور DC، رکتیفایر نیمهکنترلشده، کنترل دمای صنعتی، شارژر تریستوری و مدارهای کنترل توان مناسب است.
مدار گیت، RC Snubber، فیوز نیمههادی، هیتسینک، باسبار، بار خروجی و علت خرابی قطعه قبلی باید بررسی شوند.
| Part Number | SKKH330/18E |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1800V |

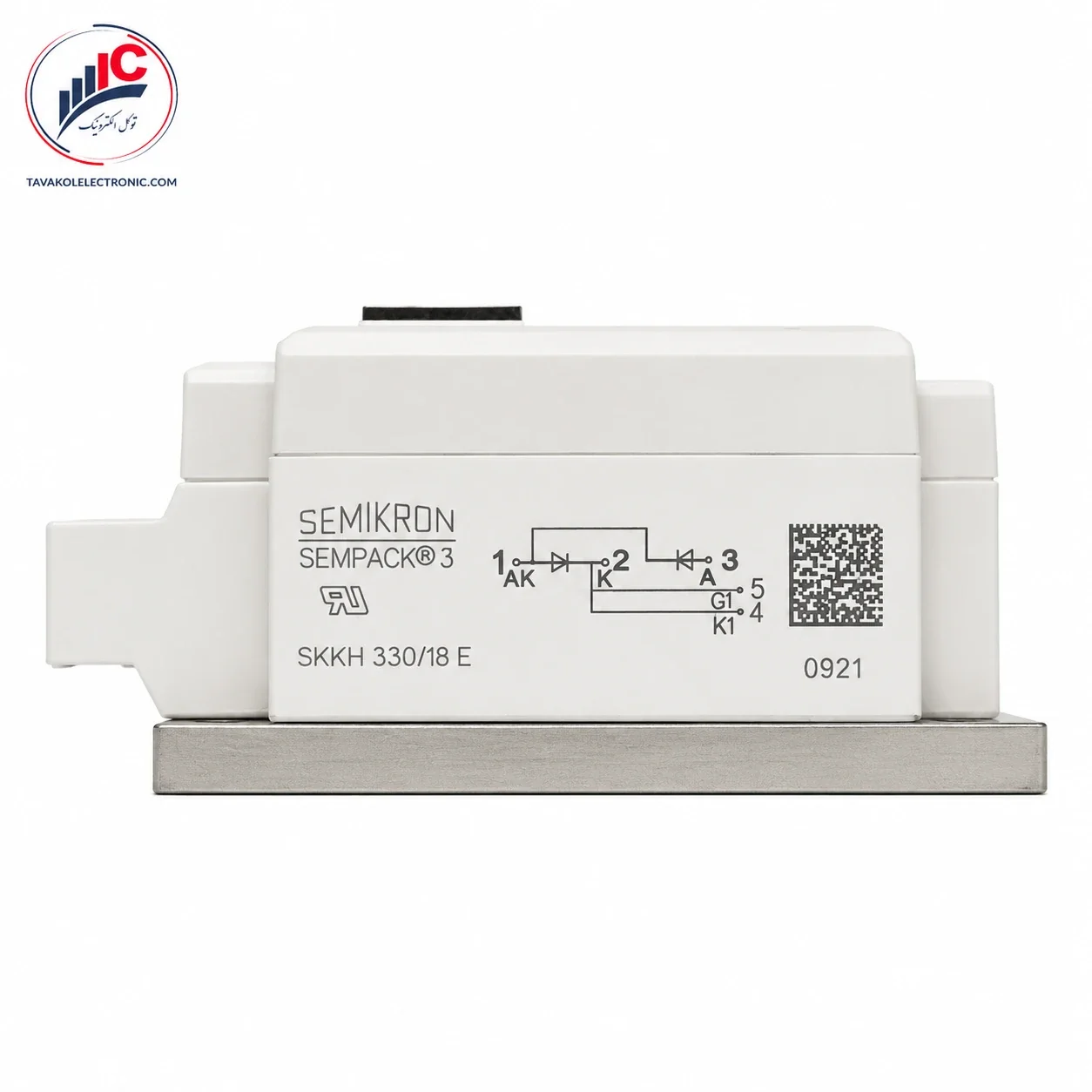

ماژول تریستور دیود سمیکرون مدل SKKH330/18E
