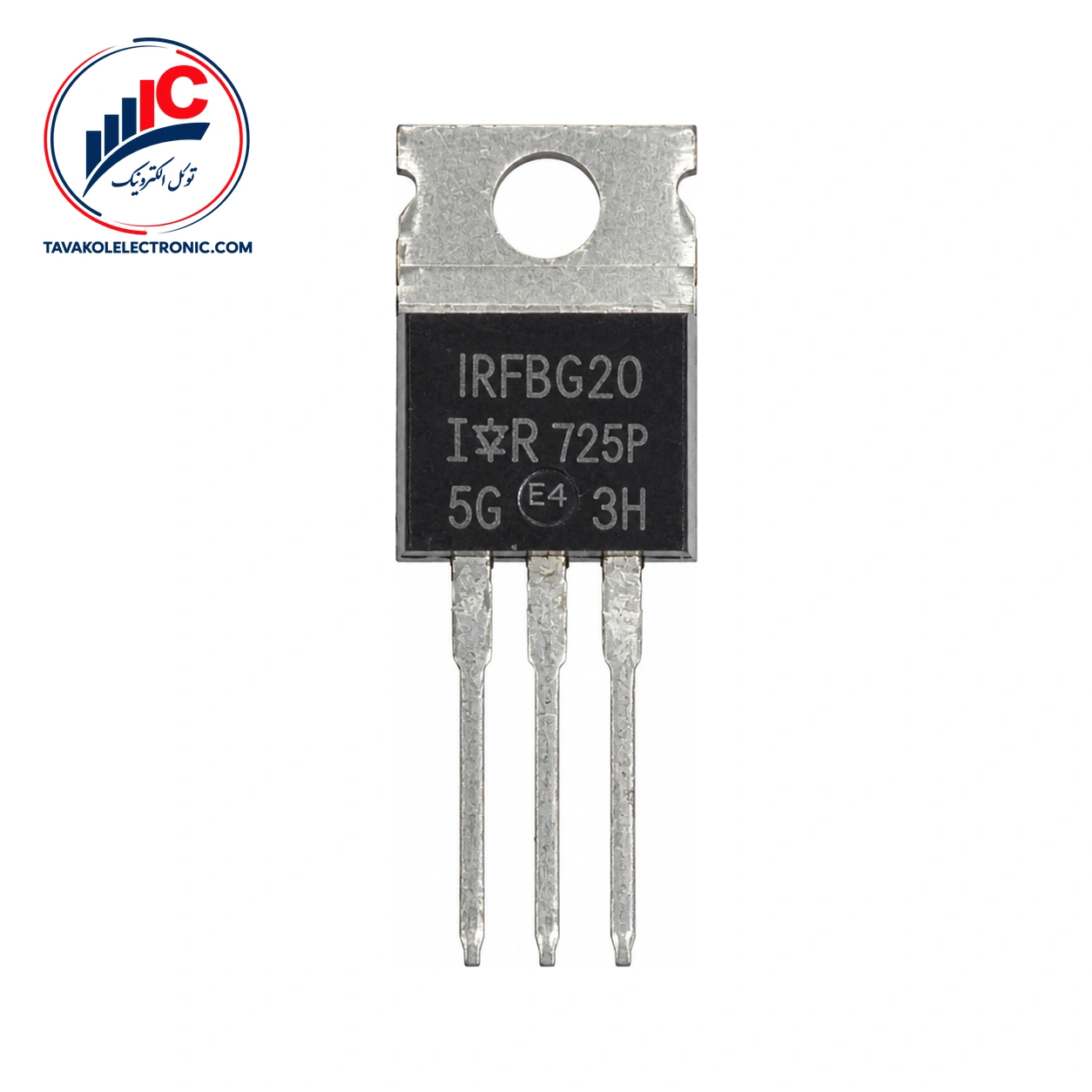

ماسفت IRFBG20

ویژگی‌ها
Part NumberIRFBG20
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 1000 V, ID: 1.4 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFBG20

ماسفت IRFBG20 از محصولات Vishay / Siliconix، یک ترانزیستور کانال N در حالت Enhancement و در پکیج TO-220 است. این قطعه برای رگولاتورهای ولتاژ سوئیچینگ معرفی شده و هنگام انتخاب آن باید نوع کانال، نحوه تحریک گیت، پکیج و شرایط واقعی مدار را در نظر گرفت.

برای خرید ماسفت و دریافت اطلاعات موجودی، می‌توانید با توکل الکترونیک تماس بگیرید. پیش از سفارش، تطبیق دقیق پارت‌نامبر و مشخصات مدار اهمیت دارد.


مشخصات کلیدی IRFBG20

IRFBG20 یک ماسفت کانال N با عملکرد Enhancement است. حداقل ولتاژ شکست درین-سورس آن 1000 V اعلام شده؛ این مقدار در شرایط VGS=0 V، ID=0.25 mA و TC=25°C مگر آنکه خلافش ذکر شده باشد، مشخص شده است.

مقاومت روشن درین-سورس حداکثر 11 Ω است و در شرایط VGS=10 V و ID=0.84 A اندازه‌گیری می‌شود. ولتاژ آستانه گیت نیز 2 تا 4 V بوده و با VDS=10 V و ID=0.25 mA بیان شده است.

مشخصه مقدار
نوع کانال N-channel
حالت عملکرد Enhancement
پکیج TO-220
ولتاژ شکست درین-سورس حداقل 1000 V
مقاومت روشن درین-سورس حداکثر 11 Ω

کاربرد IRFBG20 در مدارهای سوئیچینگ

کاربرد اعلام‌شده برای این قطعه، رگولاتورهای ولتاژ سوئیچینگ است. در چنین طراحی‌هایی، بررسی ولتاژهای مدار، روش تحریک گیت و جریان موردنیاز پیش از انتخاب ضروری است. همچنین قطعه به‌صورت 100% تست‌شده از نظر Avalanche معرفی شده است.


پکیج و پایه‌های ماسفت

این ماسفت در پکیج TO-220 عرضه می‌شود. ترتیب پایه‌ها در این پکیج به‌صورت زیر است:

– پایه 1: Gate – پایه 2: Drain – پایه 3: Source

هنگام نصب، جهت قرارگیری قطعه و شماره پایه‌ها را با مدار تطبیق دهید.

حدود مطلق و مشخصات دیود

ولتاژ درین-سورس 1000 V در بخش حدود مطلق قرار دارد و نباید به‌عنوان ولتاژ کاری عادی استفاده شود. ولتاژ گیت-سورس نیز حداکثر مطلق ±20 V در Ta=25°C است.

حداکثر مطلق جریان پیوسته درین 1.4 A و جریان پالسی تک‌پالس 5.6 A است؛ هر دو مقدار در Ta=25°C ارائه شده‌اند. بازه حداکثر دمای پیوند کاری -55 تا 150°C اعلام شده است. ولتاژ مستقیم دیود نیز حداکثر 1.5 V بوده و با IDR=1.4 A، VGS=0 V و TC=25°C مگر آنکه خلافش ذکر شده باشد، مشخص می‌شود.


قیمت و خرید ماسفت

برای استعلام قیمت و موجودی روز IRFBG20 با توکل الکترونیک در ارتباط باشید. این قطعه به‌صورت فروش تکی و تعدادی ارائه می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان هماهنگی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور و بررسی پارت‌نامبر قبل از سفارش فراهم است.


سؤالات متداول درباره این ماسفت

IRFBG20 چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N از نوع Enhancement است که در پکیج TO-220 عرضه می‌شود.

ترتیب پایه‌های این قطعه چگونه است؟

در پکیج TO-220، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.

کاربرد اعلام‌شده این ماسفت چیست؟

کاربرد اعلام‌شده آن، مدارهای رگولاتور ولتاژ سوئیچینگ است.


جمع‌بندی و ثبت سفارش

اگر به یک ماسفت کانال N با پکیج TO-220، حداقل ولتاژ شکست درین-سورس 1000 V و کاربرد مشخص در رگولاتورهای ولتاژ سوئیچینگ نیاز دارید، IRFBG20 گزینه‌ای قابل بررسی است. برای بررسی قیمت، موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید و پیش از خرید، پارت‌نامبر و شرایط مدار را تطبیق دهید.

توضیحات تکمیلی

Part Number

IRFBG20

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 1000 V, ID: 1.4 A
