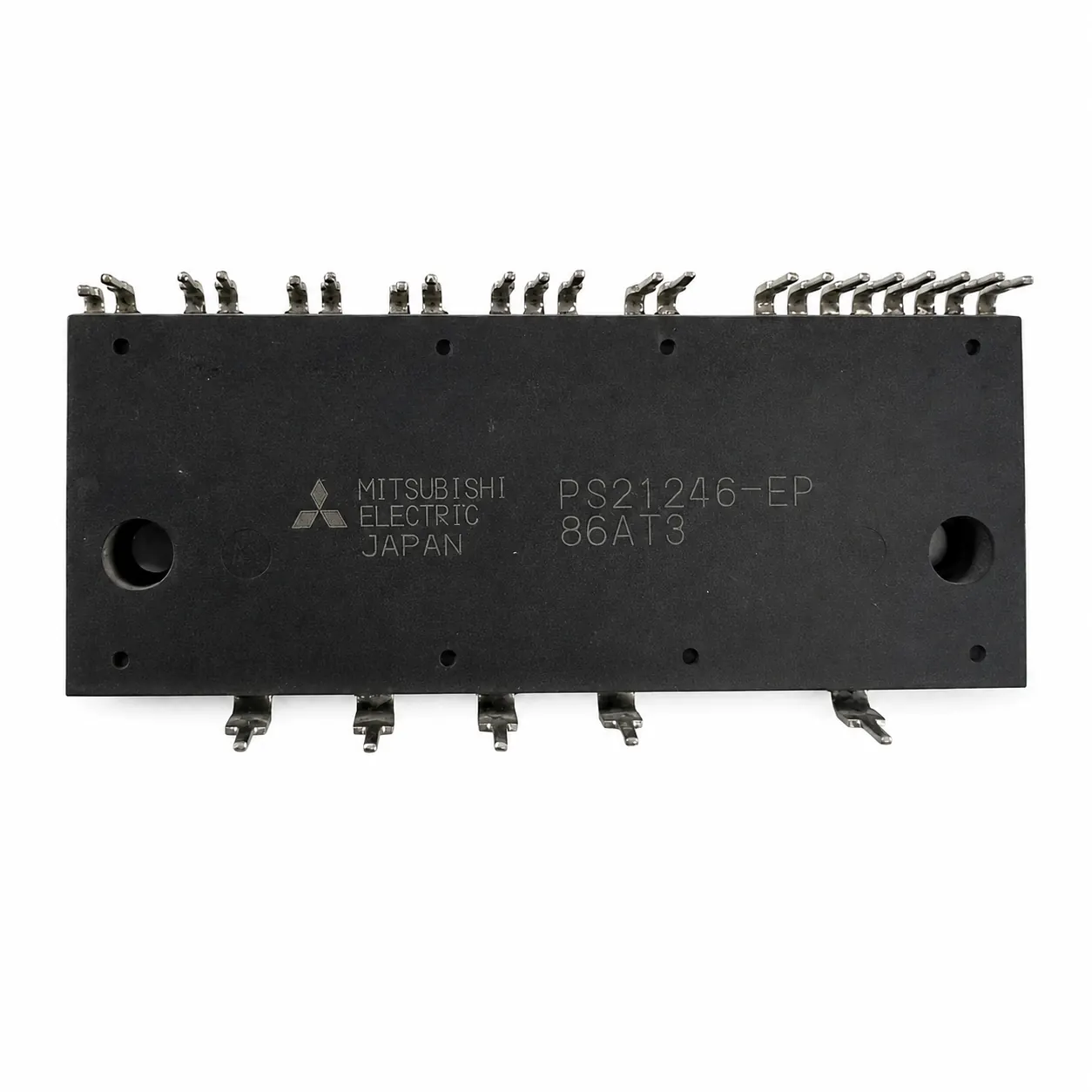

PS21246-EP یک ماژول هوشمند قدرت سهفاز از برند Mitsubishi Electric است که برای کنترل موتورهای سهفاز کوچک و متوسط در تجهیزات اینورتری طراحی شده است. این قطعه شش IGBT، دیودهای هرزگرد، مدارهای گیتدرایو و بخشهای حفاظتی را در یک پکیج فشرده و عایقشده قرار میدهد.
این ماژول دارای ولتاژ نامی 600 ولت و جریان نامی 25 آمپر است. طبق جدول خانواده میتسوبیشی، این مدل برای کاربردهای موتور تا حدود 2 کیلووات در کلاس ورودی 100 تا 200 ولت AC معرفی شده است. فرکانس PWM توصیهشده آن نیز 5 کیلوهرتز است.
برای خرید PS21246-EP بهتر است کد کامل، پسوند EP، پینآوت، ابعاد و شماره برد با قطعه قبلی مقایسه شوند. جهت اطلاع از قیمت روز، موجودی، فروش تکی یا عمده و ثبت سفارش، تصویر واضح قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
در این ماژول، یک پل کامل اینورتر سهفاز شامل شش IGBT نسل چهارم و دیودهای هرزگرد داخلی وجود دارد. خروجیهای U، V و W برای راهاندازی موتور سهفاز استفاده میشوند و مدارهای داخلی وظیفه تقویت و انتقال فرمانهای کنترلی به کلیدهای قدرت را برعهده دارند.
وجود مدارهای HVIC داخلی امکان اتصال بخش کنترل به ماژول را سادهتر میکند و باعث کاهش تعداد قطعات جانبی روی برد میشود. تغذیه معمول بخش کنترل 15 ولت است و برای درایو کلیدهای بخش بالا میتوان از مدار Bootstrap استفاده کرد.
حفاظت افت ولتاژ برای قسمت بالا و پایین و حفاظت اتصال کوتاه برای IGBTهای بخش پایین در نظر گرفته شده است. همچنین خروجی FO میتواند خطا را به میکروکنترلر دستگاه اعلام کند. عملکرد صحیح حفاظت اتصال کوتاه به انتخاب مناسب مقاومت شنت و مدار فیلتر خارجی وابسته است.
| مشخصه | مقدار |
|---|---|
| برند | Mitsubishi Electric |
| نوع قطعه | ماژول هوشمند قدرت DIP-IPM |
| ساختار | اینورتر سهفاز 6-Pack |
| فناوری کلید قدرت | IGBT نسل چهارم |
| ولتاژ کلکتور–امیتر | 600V |
| جریان نامی هر IGBT | 25A در TC=25°C |
| جریان پیک | 50A بهصورت لحظهای |
| توان موتور معرفیشده | حدود 2kW |
| کلاس ورودی موتور | 100 تا 200Vac |
| فرکانس PWM توصیهشده | 5kHz |
| تغذیه معمول مدار کنترل | 15V |
| ولتاژ معمول باس DC | 300V |
| محدوده پیشنهادی باس DC | حداکثر 400V |
| حفاظت اتصال کوتاه | برای IGBTهای بخش پایین |
| حفاظت افت ولتاژ | بخش بالا و پایین |
| خروجی اعلام خطا | FO از نوع Open-Collector |
| منطق ورودی | سازگار با CMOS/TTL پنجولتی، Active-Low |
| ولتاژ عایقی | 2500Vrms |
| تعداد پایه | 26 پایه |
| ابعاد تقریبی | 79×31×8 میلیمتر |
| وزن تقریبی | 54 گرم |
| وضعیت پایهها | بدون سرب؛ پسوند P |
جریان 25 آمپر به معنی امکان عبور دائمی این جریان در تمام شرایط نیست. جریان واقعی قابلاستفاده به دمای کیس، هیتسینک، فرکانس PWM، جریان موتور، کیفیت نصب و طراحی مدار بستگی دارد.
این مدل فاقد خروجی اختصاصی پایش دمای آنالوگ است؛ بنابراین کنترل دما و انتخاب هیتسینک باید براساس طراحی دستگاه و شرایط کاری انجام شود.
این ماژول برای تعمیر و راهاندازی تجهیزات دارای موتور سهفاز کوچک و متوسط کاربرد دارد، از جمله:
عدد 2 کیلووات، رده معرفیشده برای این محصول است و نباید بهتنهایی مبنای انتخاب قرار گیرد. جریان موتور، ولتاژ باس، نوع بار، فرکانس سوئیچینگ و خنککاری نیز باید بررسی شوند.
قبل از سفارش PS21246-EP، کد حکشده روی قطعه و پسوند EP را با ماژول قبلی تطبیق دهید. مشابهبودن ظاهر، ولتاژ یا جریان یک ماژول دیگر برای جایگزینی مستقیم کافی نیست؛ پینآوت، منطق ورودی، ابعاد، مدار Bootstrap و سیستم حفاظتی باید کاملاً یکسان باشند.
پیش از نصب قطعه جدید نیز تغذیه 15 ولت، مقاومت شنت، خازن و دیودهای Bootstrap، مدار FO، فرمانهای PWM، خازن باس DC، اسنابر، موتور و هیتسینک آزمایش شوند. وجود خرابی در مدار جانبی ممکن است باعث سوختن دوباره ماژول شود.
توکل الکترونیک امکان استعلام موجودی، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیشفاکتور و ارسال به سراسر کشور را فراهم میکند. برای کاهش احتمال سفارش اشتباه، تصویر قطعه قبلی، نمای پایهها، شماره PCB و تعداد موردنیاز را ارسال کنید.
این محصول یک ماژول DIP-IPM سهفاز با ولتاژ نامی 600 ولت و جریان نامی 25 آمپر است. جریان پیک آن نیز تا 50 آمپر بهصورت لحظهای اعلام شده است.
در جدول رسمی خانواده میتسوبیشی برای موتورهای تا حدود 2 کیلووات معرفی شده است؛ اما انتخاب نهایی به جریان موتور، بار، فرکانس PWM و خنککاری بستگی دارد.
بله؛ حفاظت اتصال کوتاه برای IGBTهای بخش پایین وجود دارد و عملکرد آن به مقاومت شنت و مدار فیلتر خارجی وابسته است.
بله، خروجی FO هنگام فعالشدن حفاظت اتصال کوتاه بخش پایین یا افت ولتاژ تغذیه پایین، وضعیت خطا را به کنترلر اعلام میکند.
خیر. پینآوت، ابعاد، منطق فرمان، مدار درایور و حفاظتها باید کاملاً تطبیق داده شوند.
قیمت براساس موجودی، تعداد سفارش و شرایط روز بازار مشخص میشود. برای دریافت قیمت دقیق، تعداد موردنیاز و تصویر قطعه را ارسال کنید.
| Part Number | PS21246-EP |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 25A-600V |
