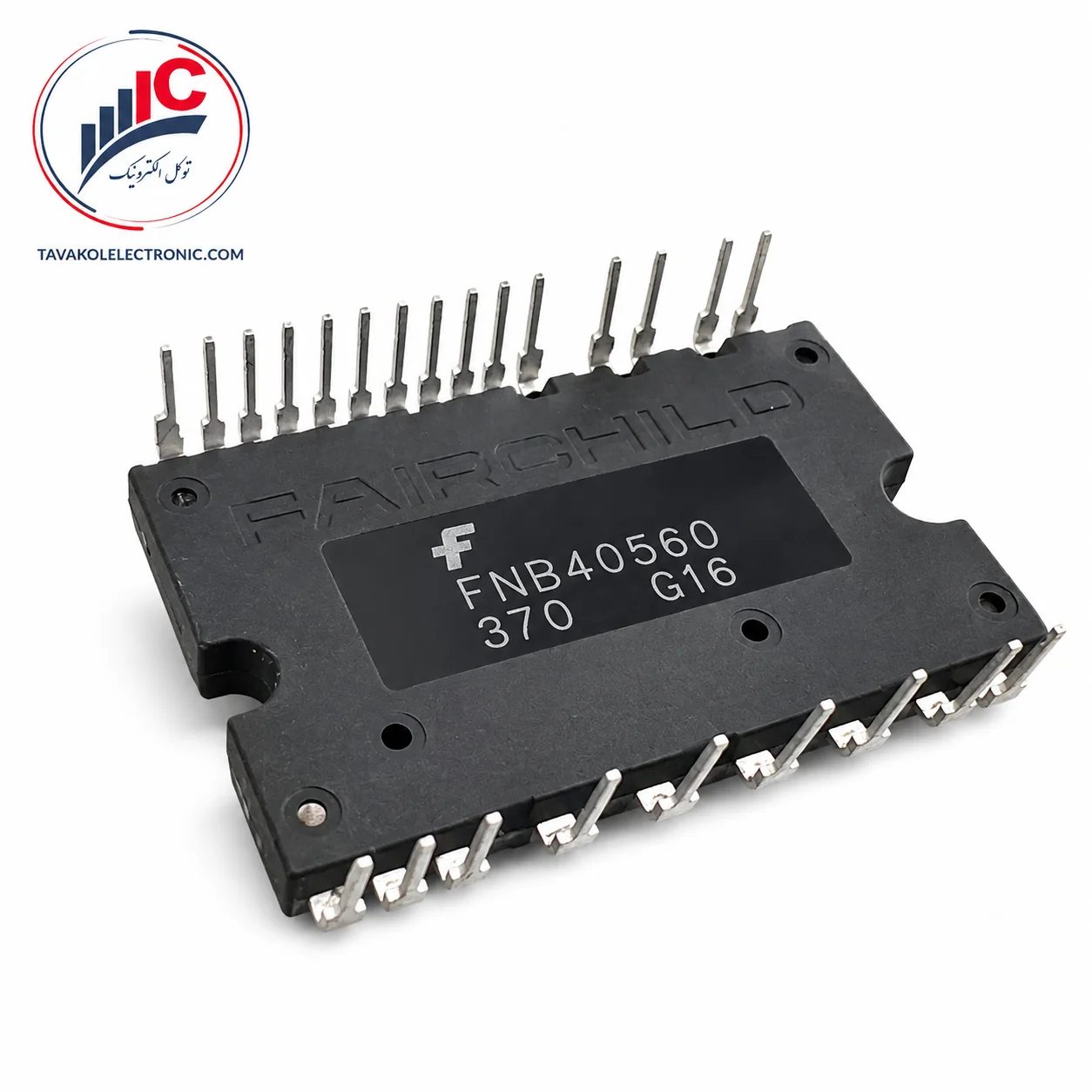

ماژول IPM مدل FNB40560

توضیحات

خرید FNB40560

FNB40560 یک ماژول قدرت هوشمند سه‌فاز از سری Motion SPM 45 شرکت Fairchild Semiconductor است که برای راه‌اندازی و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است. این محصول یک طبقه اینورتر سه‌فاز کامل را همراه با گیت‌درایورها و مدارهای حفاظتی موردنیاز در یک پکیج یکپارچه ارائه می‌کند.

بخش قدرت این ماژول شامل شش IGBT به‌همراه دیودهای هرزگرد است. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت بوده و جریان خروجی فاز در دمای کیس 25 درجه سانتی‌گراد 5 آمپر اعلام شده است. همچنین جریان خروجی در دمای کیس 100 درجه سانتی‌گراد به 2.5 آمپر محدود می‌شود و جریان پیک کوتاه‌مدت آن طبق شرایط دیتاشیت 7.5 آمپر است.

گیت‌درایورهای داخلی High Side و Low Side، مدار HVIC، دیودهای Bootstrap و ترمیستور NTC داخلی، طراحی برد اینورتر را ساده‌تر می‌کنند. سه ترمینال منفی مجزای NU، NV و NW نیز امکان سنجش جریان هر فاز را برای مدارهای کنترلی فراهم می‌سازند.

این محصول بیشتر برای تعمیر یا تأمین بردهایی مناسب است که دقیقاً از همین کد، پین‌آوت 26 پایه و پکیج SPMAA-A26 استفاده می‌کنند. برای دریافت قیمت روز، استعلام موجودی و سفارش FNB40560 با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم محصول

• ساختار کامل اینورتر سه‌فاز مبتنی بر IGBT
• گیت‌درایورهای داخلی برای بخش High Side و Low Side
• مدار HVIC داخلی برای Level Shifting ولتاژ بالا
• دیودهای Bootstrap داخلی
• ترمیستور NTC داخلی برای مانیتورینگ دما
• حفاظت افت ولتاژ تغذیه در بخش‌های بالا و پایین
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• خروجی خطای VFO
• ورودی‌های Active High سازگار با منطق 3.3 و 5 ولت
• امیترهای مجزای NU، NV و NW برای سنجش جریان سه فاز

کاربردهای FNB40560

براساس دیتاشیت Fairchild، این ماژول برای کنترل حرکت و درایو موتور در تجهیزات خانگی و صنعتی طراحی شده است.

کاربردهای قابل اتکا عبارت‌اند از:

• کنترل موتورهای AC القایی
• راه‌اندازی موتورهای BLDC
• کنترل موتورهای PMSM
• برد اینورتر لوازم خانگی
• تجهیزات کنترل موتور کم‌قدرت
• مدارهای سنجش جریان تک‌شنت یا سه‌شنت
• تعمیر بردهایی که همین پین‌آوت را دارند

این محصول به‌صورت عمومی جایگزین هر ماژول 600 ولت و 5 آمپر نیست. توپولوژی مدار، ترتیب پایه‌ها، فرم پکیج و روش حفاظت باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم پیش از خرید

پیش از خرید FNB40560، پارت‌نامبر روی قطعه قبلی را به‌طور کامل بررسی کنید. مدل نزدیک FNB40560B2 از نظر مشخصات الکتریکی هم‌خانواده است، اما نسخه B2 پایه‌های بلندتر و پکیج متفاوتی دارد.

نسخه موردنظر این صفحه دارای پکیج SPMAA-A26 است. بنابراین موارد زیر باید پیش از سفارش بررسی شوند:

• کد کامل FNB40560
• نبودن پسوند B2 روی قطعه
• طول و فرم پایه‌ها
• تعداد و ترتیب 26 پایه
• پایه ورودی باس P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های فرمان High Side و Low Side
• پایه‌های VTH و RTH مربوط به NTC
• پایه حفاظت اتصال کوتاه CSC
• پایه خروجی خطا VFO
• مدل دستگاه و شماره برد

مشابه‌بودن ظاهر یا یکسان‌بودن ولتاژ 600 ولت به‌تنهایی برای جایگزینی کافی نیست. برای کاهش احتمال خرید اشتباه، تصویر واضح قطعه، برد و شماره دستگاه را هنگام استعلام موجودی FNB40560 ارسال کنید.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side عمل می‌کند و به مقاومت شنت و فیلتر خارجی متصل به CSC وابسته است. سطح تیپیک تحریک این حفاظت حدود 0.5 ولت است.

ترمیستور داخلی نیز فقط برای پایش دما استفاده می‌شود. دیتاشیت خاموش‌شدن خودکار ماژول در دمای بالا را اعلام نکرده است؛ کنترلر دستگاه باید براساس مقدار NTC واکنش حفاظتی مناسب را اجرا کند.

نکات تعویض و نصب

قبل از تعویض ماژول، باس DC و خازن‌های مدار را کاملاً تخلیه کنید و اصول ESD را رعایت نمایید.

موارد زیر نیز بهتر است پیش از نصب قطعه جدید بررسی شوند:

• تغذیه 15 ولت مدار درایور
• خازن‌های Bootstrap هر فاز
• مقاومت‌های شنت
• فیلتر متصل به CSC
• مسیر خروجی VFO
• فرمان‌های MCU
• سیم‌پیچ و عایق موتور
• خازن‌های باس DC
• اتصال زمین کنترل و زمین قدرت
• وضعیت هیت‌سینک و خمیر حرارتی

گشتاور پیشنهادی پیچ M3 برابر 0.7 نیوتن‌متر است. پیچ‌ها نباید یک‌طرفه یا بیش‌ازحد سفت شوند؛ زیرا فشار نامتقارن می‌تواند به زیرلایه سرامیکی ماژول آسیب بزند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت فعالیت دارد.

مزایای خرید شامل موارد زیر است:

• بررسی پارت‌نامبر قبل از سفارش
• امکان ارسال تصویر قطعه معیوب
• عرضه محصولات نو
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• ارسال به سراسر کشور
• حضور فیزیکی در بازار جمهوری تهران

سوالات متداول

FNB40560 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از خانواده Motion SPM 45 است.

ولتاژ و جریان این محصول چقدر است؟

ولتاژ نامی آن 600 ولت و جریان خروجی فاز آن در دمای کیس 25 درجه سانتی‌گراد 5 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخلی هستند؛ اما خازن‌های Bootstrap همچنان در مدار خارجی استفاده می‌شوند.

آیا ترمیستور داخلی دارد؟

بله، NTC داخلی برای پایش دمای ماژول در نظر گرفته شده است.

آیا FNB40560B2 جایگزین مستقیم این مدل است؟

خیر. نسخه B2 دارای پایه‌های بلندتر و پکیج SPMAA-C26 است و باید از نظر نصب روی PCB بررسی شود.

برای استعلام خرید چه اطلاعاتی ارسال شود؟

تصویر قطعه، کد کامل، مدل دستگاه، شماره برد و تعداد موردنیاز را ارسال کنید.
