SKM200GAH123DKL یک ماژول چاپر قدرت از برند MacMic است که برای سوئیچینگ جریانهای بالا در تجهیزات الکترونیک قدرت طراحی شده است. این ماژول در کلاس ولتاژی 1200 ولت قرار دارد و جریان DC نامی آن در دمای کیس 80 درجه سانتیگراد، 200 آمپر اعلام شده است.
مدار داخلی این محصول از دو شاخه مشابه تشکیل شده که در هر شاخه یک IGBT قدرت، دیود سری و دیود معکوس سریع قرار دارد. این ساختار باعث میشود قطعه برای مدارهای چاپر، کنترل توان، درایو موتور و تجهیزات دارای سوئیچینگ جریان بالا مناسب باشد.
وجود دیودهای Fast Free-Wheeling، قابلیت تحمل اتصال کوتاه و ضریب دمایی مثبت ولتاژ اشباع، از ویژگیهای مهم SKM200GAH123DKL برای کاربردهای صنعتی است. این مشخصات به پایداری عملکرد ماژول در شرایط کاری سنگین کمک میکنند؛ البته عملکرد نهایی به طراحی گیتدرایور، هیتسینک و محدودکردن جریان وابسته است.
این مدل برای تعمیرکارانی مناسب است که به یک IGBT Chopper Module با ساختار مشخص، جریان بالا و ولتاژ 1200 ولت نیاز دارند. پیش از سفارش باید پارتنامبر، ابعاد، پینآوت و مدار داخلی با قطعه قبلی دستگاه تطبیق داده شود.
برای استعلام قیمت و موجودی SKM200GAH123DKL با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM200GAH123DKL |
| برند | MacMic |
| نوع قطعه | ماژول چاپر IGBT |
| ساختار داخلی | دو شاخه IGBT به همراه دیود سری و معکوس |
| ولتاژ کلکتور امیتر VCES | 1200 ولت |
| جریان DC در TC=80°C | 200 آمپر |
| جریان DC در TC=25°C | 300 آمپر |
| جریان پیک تکرارشونده | 400 آمپر |
| ولتاژ گیت امیتر | ±20 ولت |
| ولتاژ ایزولاسیون | 3000 ولت AC |
| حداکثر دمای پیوند | 150 درجه سانتیگراد |
| وزن تقریبی | 300 گرم |
| وضعیت دیتاشیت | دقیق، نسخه Preliminary |
بر اساس دیتاشیت، SKM200GAH123DKL برای کاربردهای زیر پیشنهاد شده است:
این ماژول میتواند در تعمیر تجهیزات صنعتی استفاده شود، اما انتخاب آن فقط بر اساس ولتاژ و جریان کافی نیست. نوع مدار داخلی، محل ترمینالها و مشخصات گیت باید با طراحی دستگاه یکسان باشد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
SKM200GAH123DKL یک ماژول IGBT ساده تکسوئیچ یا یک نیمپل متداول نیست. مدار داخلی صفحه ۵ دیتاشیت نشان میدهد که داخل بدنه، دو مدار چاپر مشابه قرار گرفته است.
هر شاخه شامل یک IGBT اصلی، یک دیود سری قدرت و یک دیود معکوس است. به همین دلیل نمیتوان ماژولهای ظاهراً مشابه با ساختار Half-Bridge یا Single IGBT را بدون بررسی نقشه مدار، جایگزین این مدل کرد.
وجود شش ترمینال قدرت و پایههای جداگانه فرمان نیز باید هنگام بررسی جایگزین احتمالی مورد توجه قرار گیرد.
پیش از خرید SKM200GAH123DKL موارد زیر را بررسی کنید:
شباهت ظاهری، یکسانبودن جریان یا نزدیکی نام محصول، برای جایگزینی کافی نیست. نصب ماژول ناسازگار ممکن است باعث آسیبدیدن گیتدرایور، خازن DC Link، دیودهای قدرت یا بخش کنترل شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1200 ولت |
| IC در TC=80°C | 200 آمپر |
| IC در TC=25°C | 300 آمپر |
| ICM | 400 آمپر |
| VGES | ±20 ولت |
| VCE(sat) در 25°C | 1.8 ولت |
| VCE(sat) در 125°C | 2 ولت |
| توان تلفاتی هر IGBT | 1040 وات |
| Visol | 3000 ولت AC |
| RthJC هر IGBT | 0.12 K/W |
| دمای پیوند حداکثر | 150°C |
| گشتاور نصب M6 | 3 تا 5 نیوتنمتر |
مقادیر تلفات و توان اعلامشده، حدود دیتاشیتی هستند و به معنی امکان استفاده بدون محاسبه حرارتی نیستند. انتخاب هیتسینک و شرایط خنککاری باید متناسب با جریان، فرکانس سوئیچینگ و دمای محیط انجام شود.
قبل از نصب SKM200GAH123DKL سطح هیتسینک را کاملاً تمیز کنید و از خمیر حرارتی مناسب با ضخامت یکنواخت استفاده کنید. وجود آلودگی، تابداشتگی یا خمیر حرارتی بیشازحد میتواند دمای پیوند را افزایش دهد.
گشتاور پیشنهادی برای پیچهای M6 بین 3 تا 5 نیوتنمتر است. پیچها را بهصورت مرحلهای و متقارن سفت کنید تا فشار نامساوی به بیس ماژول وارد نشود.
پیش از راهاندازی موارد زیر بررسی شوند:
در زمان جابهجایی نیز رعایت اصول ESD ضروری است.
توکل الکترونیک در زمینه تأمین ماژولهای IGBT، IPM و قطعات الکترونیک قدرت فعالیت میکند و امکان بررسی اولیه پارتنامبر پیش از خرید را فراهم کرده است.
مزایای خرید این محصول از توکل الکترونیک شامل موارد زیر است:
برای دریافت قیمت روز SKM200GAH123DKL و استعلام موجودی، با واحد فروش تماس بگیرید.
این مدل یک ماژول چاپر IGBT دوشاخه است و داخل آن دو مدار مشابه شامل IGBT، دیود سری و دیود معکوس قرار دارد.
جریان DC آن در دمای کیس 80 درجه سانتیگراد، 200 آمپر است. در دمای کیس 25 درجه، مقدار حداکثر 300 آمپر اعلام شده است.
حداکثر ولتاژ کلکتور امیتر IGBTها و ولتاژ معکوس دیودهای اصلی، 1200 ولت است.
خیر. با وجود شروعشدن پارتنامبر با SKM، دیتاشیت دقیق این محصول متعلق به برند MacMic است و نباید بهعنوان محصول SEMIKRON ثبت شود.
خیر. ساختار داخلی این قطعه با ماژول نیمپل معمولی متفاوت است. جایگزین باید از نظر مدار داخلی، پینآوت، جریان و ابعاد کاملاً تطبیق داده شود.
دستگاههای جوش اینورتری در دیتاشیت جزو کاربردهای رسمی محصول ذکر شدهاند، اما سازگاری نهایی به طراحی مدار و مشخصات دستگاه بستگی دارد.
گیتدرایور، مقاومت گیت، خازن DC Link، مدار پیششارژ، سیستم خنککاری و وجود اتصال کوتاه در خروجی باید بررسی شوند.
| Part Number | SKM200GAH123DKLT |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 200A-1200V |

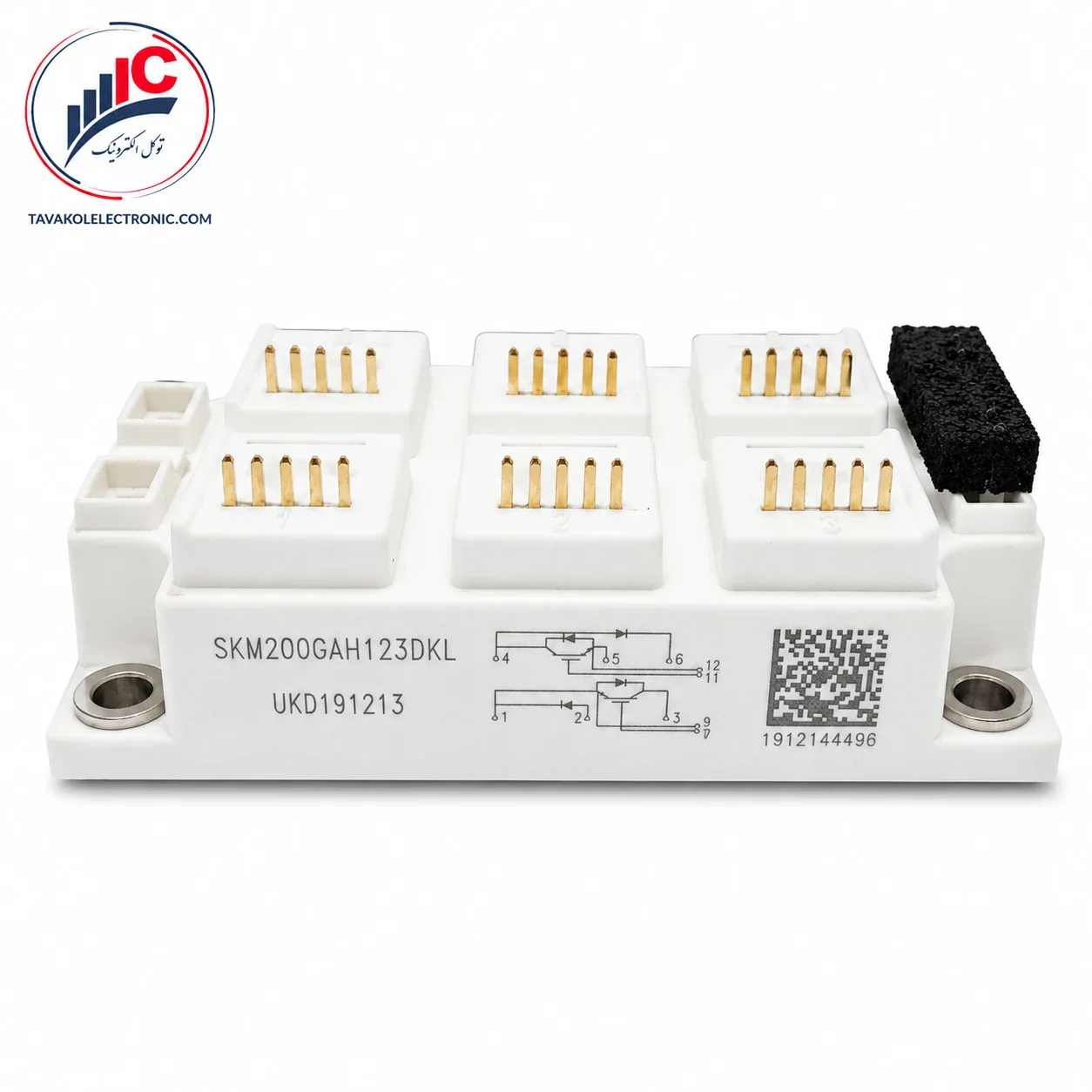

ماژول IGBT سمیکرون مدل SKM200GAH123DKL
