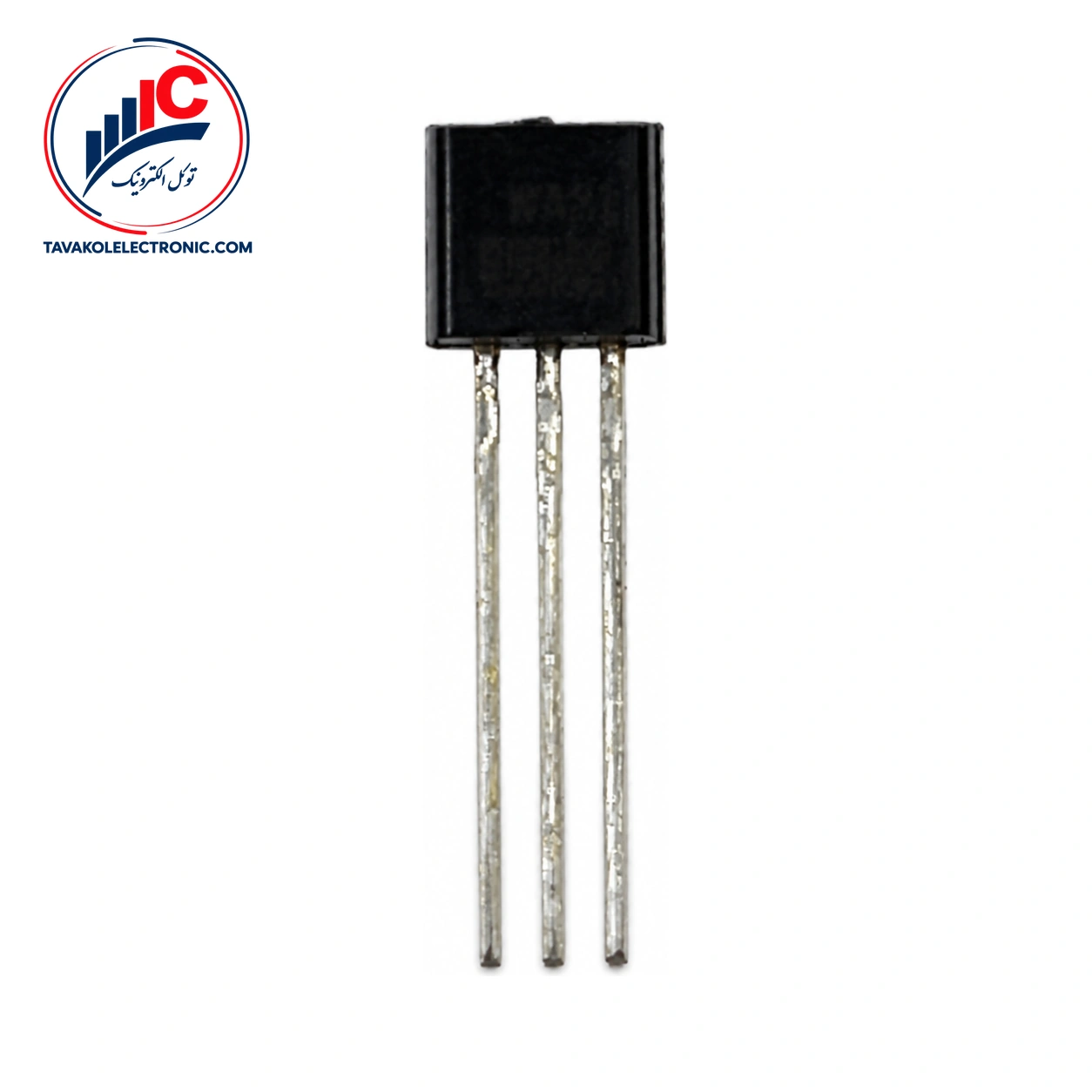

BS170 یک ترانزیستور اثر میدان کانال N از نوع enhancement-mode است. این قطعه برای مدارهای کم‌ولتاژ و کم‌جریان طراحی شده و در پروژه‌هایی که به یک ماسفت کوچک برای کنترل و سوئیچینگ نیاز دارند، گزینه‌ای قابل بررسی است. پکیج آن TO-92 است و پیش از خرید باید نوع کانال، شکل نصب و شرایط واقعی مدار با نیاز پروژه تطبیق داده شود.
BS170 در کنترل سروو موتورهای کوچک، درایور گیت ماسفت‌های قدرت و دیگر کاربردهای سوئیچینگ استفاده میشود. محدوده کاربردی اعلام‌شده برای این موارد، مدارهایی با نیاز حداکثر 500 mA DC است؛ بااین‌حال این مقدار در مشخصات مربوط به کاربرد بیان شده و نباید بدون بررسی شرایط مدار، معادل جریان کاری پیشنهادی در نظر گرفته شود. برای مقایسه گزینه‌های مختلف، بررسی انواع ماسفت در کنار نیاز ولتاژ و جریان پروژه می‌تواند مفید باشد.
حالت عملکرد enhancement-mode باعث میشود روشن‌شدن ترانزیستور به شرایط اعمال‌شده به گیت وابسته باشد. در طراحی مدار، ولتاژ گیت، جریان عبوری و شرایط آزمون پارامترها اهمیت دارند. این قطعه برای هر پروژه‌ای به‌صورت خودکار مناسب نیست و انتخاب نهایی باید بر پایه مشخصات مدار و حدود مجاز انجام شود.
مهم‌ترین مشخصه‌های این ماسفت شامل ولتاژ شکست درین-سورس حداقل 60 V، ولتاژ آستانه گیت در بازه 0.8 تا 3 V و مقاومت روشن‌شدن 1.2 Ω معمولی تا 5 Ω حداکثر است. مقادیر حداقل، معمولی و حداکثر به شرایط آزمون وابسته‌اند و برای مقایسه دقیق باید همان شرایط را در نظر گرفت.
| پارامتر | مقدار |
|---|---|
| نوع کانال و عملکرد | N-channel، enhancement-mode |
| پکیج | TO-92، Case 135AN؛ TO-92 leadformed، Case 135AR |
| ولتاژ شکست درین-سورس | حداقل 60 V، با VGS = 0 V و ID = 100 µA |
| مقاومت روشن‌شدن | 1.2 Ω معمولی، 5 Ω حداکثر در VGS = 10 V و ID = 200 mA |
| ظرفیت ورودی | 24 pF معمولی، 40 pF حداکثر در فرکانس 1.0 MHz |
| زمان روشن و خاموش‌شدن | هرکدام حداکثر 10 ns در شرایط آزمون مشخص‌شده |
ولتاژ آستانه گیت مقدار معمولی 2.1 V دارد و بازه 0.8 تا 3 V آن در شرایط VDS = VGS و ID = 1 mA، در دمای 25°C، مشخص شده است. ترارسانایی مستقیم نیز مقدار معمولی 320 mS دارد. ظرفیت ورودی با VDS = 10 V و VGS = 0 V اندازه‌گیری شده و زمان‌های روشن و خاموش‌شدن 10 ns حداکثر، با VDD = 25 V، ID = 200 mA، VGS = 10 V و مقاومت مولد 25 Ω ارائه شده‌اند.
ولتاژ 60 V درین-سورس و جریان پیوسته 500 mA، هر دو حداکثر مطلق هستند و نباید به‌عنوان شرایط کاری عادی استفاده شوند. جریان پالسی حداکثر 1200 mA نیز فقط یک حد مجاز است. حداکثر ولتاژ گیت-سورس ±20 V اعلام شده است. این حدود جایگزین محاسبه اتلاف توان یا بررسی شرایط واقعی مدار نیستند.
برای استعلام قیمت و موجودی روز BS170 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز به انتخاب دقیق‌تر کمک می‌کند.
هنگام ثبت سفارش، پکیج TO-92، نوع کانال N و نیاز ولتاژ و جریان مدار را بررسی کنید. حداکثرهای مطلق ذکرشده را با مقادیر کاری مدار اشتباه نگیرید. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.
BS170 یک ماسفت کانال N با حالت عملکرد enhancement-mode است و در کنترل سروو موتور کوچک، درایور گیت ماسفت‌های قدرت و کاربردهای سوئیچینگ کم‌ولتاژ و کم‌جریان به کار می‌رود.
پکیج آن TO-92 است و نسخه‌های Case 135AN و TO-92 leadformed با Case 135AR برای آن ذکر شده‌اند. شکل نصب مورد نیاز مدار را پیش از سفارش با نسخه قطعه تطبیق دهید.
خیر. 500 mA حداکثر مطلق جریان درین پیوسته است، نه جریان کاری عمومی. جریان واقعی باید بر اساس شرایط مدار و طراحی انجام‌شده تعیین شود.
این قطعه با کانال N، پکیج TO-92، ولتاژ شکست درین-سورس حداقل 60 V و مشخصات مناسب برای بررسی در مدارهای کم‌ولتاژ و کم‌جریان، گزینه‌ای قابل ارزیابی برای پروژه‌های کنترلی و سوئیچینگ است. برای خرید این ماسفت ابتدا پارت‌نامبر و پکیج را تطبیق دهید، سپس برای دریافت قیمت روز، موجودی و پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.
| Part Number | BS170 |
|---|---|
| پکیج | TO-92 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 500 mA |
