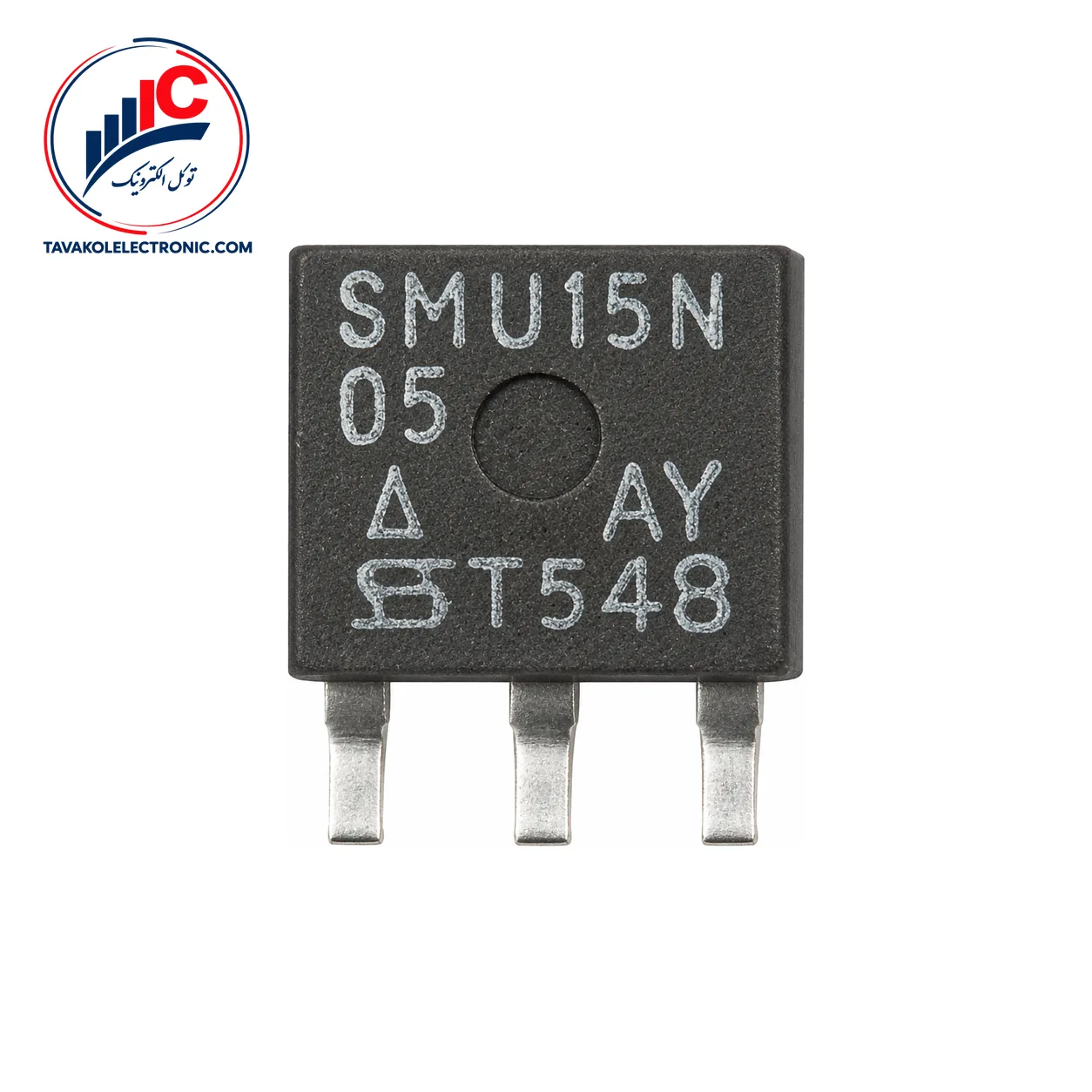

ماسفت SMU15N05

ویژگی‌ها
Part NumberSMU15N05
پکیجTO-251
Channel TypeN-Channel
مشخصات فنیVDS: 50 V, ID: 2.3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی SMU15N05

SMU15N05 یک ماسفت N-channel از نوع enhancement-mode ساخت Siliconix است و در پکیج TO-251 عرضه می‌شود. این قطعه برای مدارهایی مناسب است که به یک ترانزیستور کانال N با مشخصات روشن‌شدن مشخص نیاز دارند.

مقاومت روشن Drain-Source در دمای پیوند 25 °C، در شرایط آزمون تعیین‌شده، مقدار تیپیک 0.07 Ω و حداکثر 0.10 Ω دارد. در دمای پیوند 125 °C، این مقادیر به‌ترتیب 0.13 Ω تیپیک و 0.18 Ω حداکثر هستند. این داده‌ها برای بررسی افت ولتاژ و تلفات هدایتی در طراحی کاربرد دارند.

برای مقایسه مدل‌های موجود و انتخاب گزینه مناسب، خرید ماسفت را بررسی کنید.


مشخصات فنی SMU15N05

پارامتر مقدار شرایط یا توضیح
نوع کانال N-channel enhancement-mode عملکرد ترانزیستوری
پکیج TO-251 ترتیب پایه‌ها از نمای بالا: G-D-S
ولتاژ شکست Drain-Source حداقل 50 V VGS = 0 V، ID = 250 µA، TJ = 25 °C
جریان Drain در حالت روشن حداقل 15 A VDS = 5 V، VGS = 10 V، TJ = 25 °C
مقاومت روشن Drain-Source 0.07 Ω تیپیک، 0.10 Ω حداکثر VGS = 10 V، ID = 7.5 A، TJ = 25 °C
شارژ کل گیت 15 nC تیپیک، 30 nC حداکثر TJ = 25 °C

پایه‌ها و پکیج SMU15N05

در نمای بالای پکیج TO-251، ترتیب پایه‌ها Gate، Drain و Source است و تب پکیج به Drain متصل می‌شود. این نکته هنگام طراحی مسیرهای برد و بررسی اتصال قطعه باید در نظر گرفته شود.

ولتاژ آستانه گیت بین 2.0 V حداقل و 4.0 V حداکثر است؛ این مقادیر در شرایط VDS = VGS، جریان ID برابر 250 µA و دمای پیوند 25 °C مشخص شده‌اند. ولتاژ آستانه به‌تنهایی نشان‌دهنده روشن‌شدن کامل در هر سطح ولتاژ گیت نیست، بنابراین شرایط درایو باید با نیاز مدار تطبیق داده شود.

محدودیت‌های مهم در انتخاب

ولتاژ Drain-Source برابر 50 V و ولتاژ Gate-Source برابر ±20 V، هر دو حد مطلق هستند و نباید به‌عنوان شرایط کار عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند. جریان Drain پیوسته نیز در نصب عمودی آزاد در هوا، به‌عنوان حد مطلق، 2.3 A در TA = 25 °C و 1.3 A در TA = 100 °C است. جریان پالسی حداکثر 24 A بوده و به پکیج محدود می‌شود.

محدوده دمای پیوند و ذخیره‌سازی به‌عنوان حد مطلق، از −55 °C تا 175 °C اعلام شده است.


قیمت و خرید

برای استعلام قیمت و موجودی روز این قطعه می‌توانید با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از سفارش، بررسی پارت‌نامبر و پکیج کمک می‌کند انتخاب نهایی با نیاز فنی شما مطابقت داشته باشد.

این محصول با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.


سؤالات متداول درباره SMU15N05

SMU15N05 چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel از نوع enhancement-mode با پکیج TO-251 است.

ترتیب پایه‌های این ماسفت چگونه است؟

از نمای بالای پکیج، ترتیب پایه‌ها Gate، Drain و Source است و تب پکیج به Drain متصل است.

آیا 50 V، ولتاژ کاری پیشنهادی است؟

خیر. مقدار 50 V حد مطلق ولتاژ Drain-Source است و نباید بدون درنظرگرفتن شرایط مدار و حاشیه اطمینان، به‌عنوان ولتاژ کاری عادی استفاده شود.


جمع‌بندی و سفارش

SMU15N05 یک ماسفت کانال N با پکیج TO-251، ولتاژ شکست Drain-Source حداقل 50 V، جریان Drain در حالت روشن حداقل 15 A و مقاومت روشن 0.07 Ω تیپیک در شرایط مشخص‌شده است. برای سفارش، استعلام موجودی یا دریافت راهنمایی درباره تطبیق پارت‌نامبر، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

SMU15N05

پکیج

TO-251

Channel Type

N-Channel

مشخصات فنی

VDS: 50 V, ID: 2.3 A
