ماسفت IRF2807 یک ترانزیستور MOSFET کانال N با عملکرد Enhancement است. این قطعه برای کاربردهای متنوع الکترونیکی به‌کار می‌رود و در انتخاب آن باید نوع کانال، ولتاژ مدار، مقاومت روشن و نحوه اتصال پایه‌ها بررسی شود.
این ماسفت دارای حداقل ولتاژ شکست Drain-Source برابر 75 V است. مقاومت Drain-Source در حالت روشن حداکثر 13 mΩ اعلام شده که در شرایط VGS=10 V، جریان ID=43 A و دمای 25°C اندازه‌گیری شده است.
ولتاژ آستانه گیت بین 2.0 V حداقل و 4.0 V حداکثر است؛ این مشخصه به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر ولتاژ گیت نیست. در انتخاب مدار درایور، ولتاژ گیت و شرایط کاری موردنیاز طراحی را جداگانه بررسی کنید.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت کانال N، Enhancement |
| حداقل ولتاژ شکست Drain-Source | 75 V |
| مقاومت Drain-Source در حالت روشن | حداکثر 13 mΩ در VGS=10 V و ID=43 A |
| ولتاژ آستانه گیت | 2.0 V حداقل تا 4.0 V حداکثر |
| ولتاژ مستقیم دیود | حداکثر 1.2 V در IS=43 A و VGS=0 V |

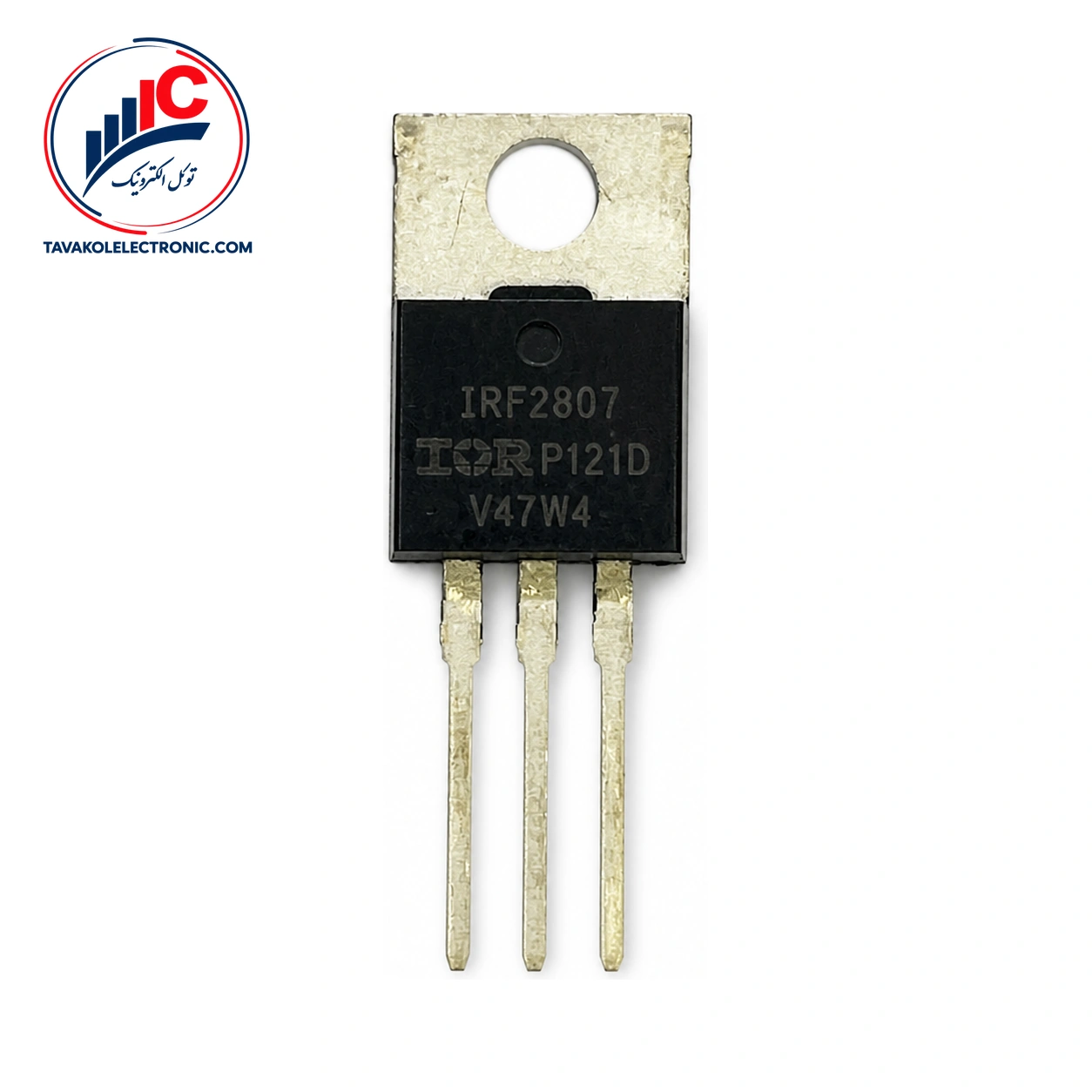

پیکربندی پایه‌ها برای پکیج TO-220C شامل پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، جهت قرارگیری قطعه و شماره پایه‌ها را با برد، نقشه مدار و طراحی مکانیکی خود تطبیق دهید تا از اتصال اشتباه جلوگیری شود.
حداکثر جریان پیوسته 82 A و حداکثر جریان پالسی تک‌پالس 280 A هستند. این دو مقدار در دسته حد مطلق قرار می‌گیرند و نباید به‌عنوان جریان کاری دائمی یا مقدار پیشنهادی طراحی استفاده شوند. حداکثر ولتاژ Gate-Source نیز ±20 V و حداکثر توان تلفاتی کل 230 W است؛ این حدود به شرایط حرارتی و روش نصب وابسته‌اند.
برای بررسی این قطعه به‌عنوان جایگزین، فقط شباهت ظاهری یا سه‌پایه‌بودن کافی نیست. نوع کانال، پین‌آوت TO-220C، ولتاژ Drain-Source و مقاومت روشن در شرایط درایو گیت را با نیاز مدار مقایسه کنید. جریان نشتی Gate-Source حداکثر ±0.1 µA در VGS=±20 V و دمای 25°C است. حداکثر ولتاژ مستقیم دیود نیز 1.2 V در IS=43 A و VGS=0 V مشخص شده است.
حداکثر دمای پیوند کاری 175°C است و این مقدار نیز یک حد مطلق محسوب میشود، نه دمای کاری تضمین‌شده در همه شرایط. طراحی حرارتی باید با توجه به مدار و شرایط واقعی انجام شود.
برای خرید ماسفت از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. این قطعه برای فروش تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر IRF2807 را با نیاز مدار خود تطبیق دهید. برای سفارش‌های پروژه‌ای، تعداد موردنیاز و شرایط تأمین را با کارشناسان فروش مطرح کنید. توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.
این قطعه یک ترانزیستور MOSFET کانال N با عملکرد Enhancement است و برای کاربردهای متنوع الکترونیکی به‌کار می‌رود.
در پکیج TO-220C، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. این ترتیب را پیش از مونتاژ با برد و نقشه مدار تطبیق دهید.
خیر. مقدار 82 A حداکثر جریان پیوسته و یک حد مطلق است؛ بنابراین نباید بدون بررسی شرایط حرارتی و مدار، آن را جریان کاری عادی در نظر گرفت.
این قطعه یک ماسفت کانال N در پکیج TO-220C است که حداقل ولتاژ شکست Drain-Source آن 75 V و مقاومت روشن حداکثر آن 13 mΩ در شرایط مشخص‌شده است. اگر پین‌آوت، ولتاژهای مدار و شرایط گیت با مشخصات موردنیاز شما مطابقت دارد، برای استعلام موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | IRF2807 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 75 V, ID: 82 A |
ماسفت IRF2807
