VN88AFD یک ترانزیستور ماسفت کانال N از نوع enhancement-mode است که توسط Vishay / Siliconix ارائه شده و در پکیج TO-220SD قرار می‌گیرد. این ساختار برای مدارهایی مناسب است که کنترل وضعیت ترانزیستور از طریق ولتاژ گیت انجام میشود. در انتخاب قطعه، تطبیق پارت‌نامبر، نوع کانال و پکیج با نیاز مدار اهمیت دارد.
پکیج TO-220SD را باید با فضای نصب و روش اتصال موردنیاز مجموعه تطبیق داد. همچنین، بررسی مشخصات الکتریکی باید همراه با توجه به شرایط آزمون انجام شود؛ زیرا مقدارهای معمول، حداقل و حداکثر، معنای یکسانی ندارند.
مهم‌ترین داده‌های انتخابی این مدل در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| نوع ترانزیستور | N-channel enhancement-mode |
| پکیج | TO-220SD |
| ولتاژ شکست Drain-Source | 120 V typ؛ حداقل 80 V، در VGS = 0 V و ID = 10 µA |
| ولتاژ آستانه گیت | 0.8 تا 2.5 V؛ مقدار typ برابر 1.6 V، در VDS = VGS و ID = 1 mA |
| مقاومت Drain-Source در حالت روشن | حداکثر 4 Ω، در VGS = 10 V و ID = 1 A |
ولتاژ شکست Drain-Source برای VN88AFD حداقل 80 V و مقدار معمول آن 120 V است. این مشخصه با VGS = 0 V و ID = 10 µA بیان شده است. ولتاژ آستانه گیت نیز حداقل 0.8 V، مقدار معمول 1.6 V و حداکثر 2.5 V دارد؛ شرط آزمون آن VDS = VGS و ID = 1 mA است.
جریان Drain در حالت روشن حداقل 1.5 A و مقدار معمول آن 1.8 A اعلام شده است. این داده با VDS = 10 V و VGS = 10 V و به‌صورت آزمون پالسی به دست آمده و نباید بدون توجه به شرایط مدار، جریان دائمی قابل استفاده تلقی شود. مقاومت Drain-Source در حالت روشن حداکثر 4 Ω است و این مقدار نیز در VGS = 10 V و ID = 1 A، با آزمون پالسی، مشخص شده است.
برای بررسی رفتار سوئیچینگ، زمان روشن‌شدن 6 ns به‌صورت معمول و 15 ns به‌صورت حداکثر اعلام شده است. شرایط این اندازه‌گیری شامل VDD = 25 V، RL = 23 Ω، ID = 1 A، VGEN = 10 V و RG = 25 Ω است. ظرفیت ورودی نیز 35 pF معمول و 50 pF حداکثر است که در VDS = 25 V، VGS = 0 V و فرکانس 1 MHz اندازه‌گیری شده است.
مقدار 80 V برای ولتاژ Drain-Source در دسته حد حداکثر مطلق قرار دارد و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. حداکثر ولتاژ Gate-Source برابر ±30 V است. جریان Drain پیوسته در TC = 25°C حداکثر 1.29 A و در TC = 100°C حداکثر 0.81 A اعلام شده است. جریان پالسی حداکثر 3 A نیز به محدودیت حداکثر دمای پیوند وابسته است.
محدوده دمای پیوند و ذخیره‌سازی از −55 تا 150°C است. حداکثر توان تلفاتی در TC = 25°C برابر 15 W و مقاومت حرارتی اتصال تا بدنه 8.3 °C/W است. این اعداد حد مجاز یا مشخصه حرارتی قطعه هستند و انتخاب نهایی باید با دمای واقعی، روش نصب و شرایط مدار انجام شود. برای مقایسه قطعات، میتوانید عبارت مشاهده ماسفت را بررسی کنید.
برای خرید VN88AFD از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220SD را با نیاز خود تطبیق دهید. توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه می‌کند.
این مدل یک ماسفت کانال N از نوع enhancement-mode با پکیج TO-220SD است.
خیر. این مقدار حد حداکثر مطلق ولتاژ Drain-Source است و نباید بدون درنظرگرفتن شرایط واقعی مدار به‌عنوان ولتاژ کاری عادی استفاده شود.
پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.
این ماسفت یک ماسفت کانال N در پکیج TO-220SD است که مقاومت حالت روشن حداکثر 4 Ω، جریان Drain معمول 1.8 A و زمان روشن‌شدن معمول 6 ns دارد؛ هر مقدار باید همراه با شرط آزمون خودش تفسیر شود. برای ثبت سفارش تکی، تعدادی یا شرکتی، پارت‌نامبر موردنیاز را ارسال کنید تا قیمت، موجودی روز و پیش‌فاکتور بررسی شود.
| Part Number | VN88AFD |
|---|---|
| پکیج | TO-220SD |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 120 V, ID: 1.29 A |

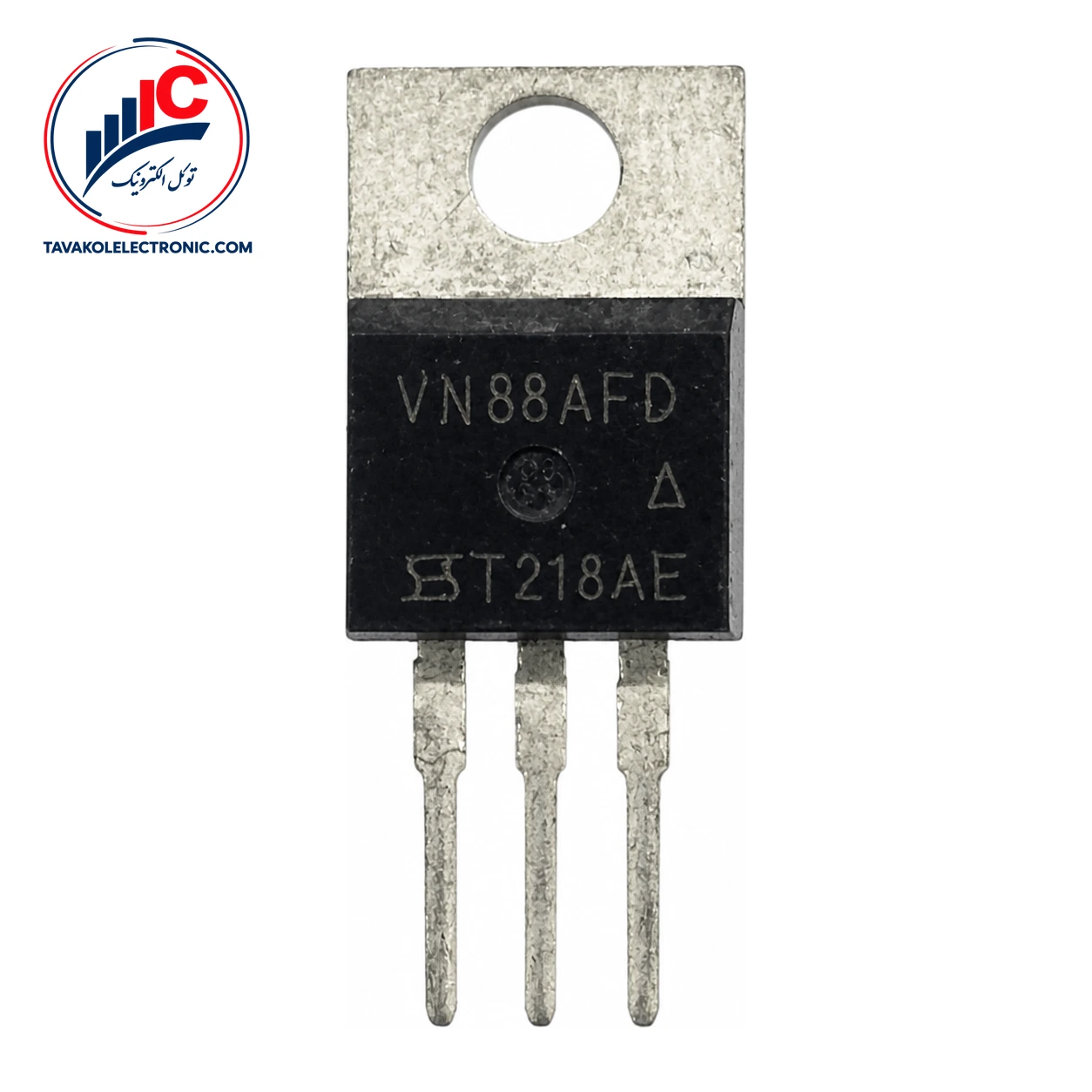

ماسفت VN88AFD
