ماسفت IRF9640

ویژگی‌ها
Part NumberIRF9640
پکیجTO-220AB
Channel TypeP-Channel
مشخصات فنیVDS: -200 V, ID: -11 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

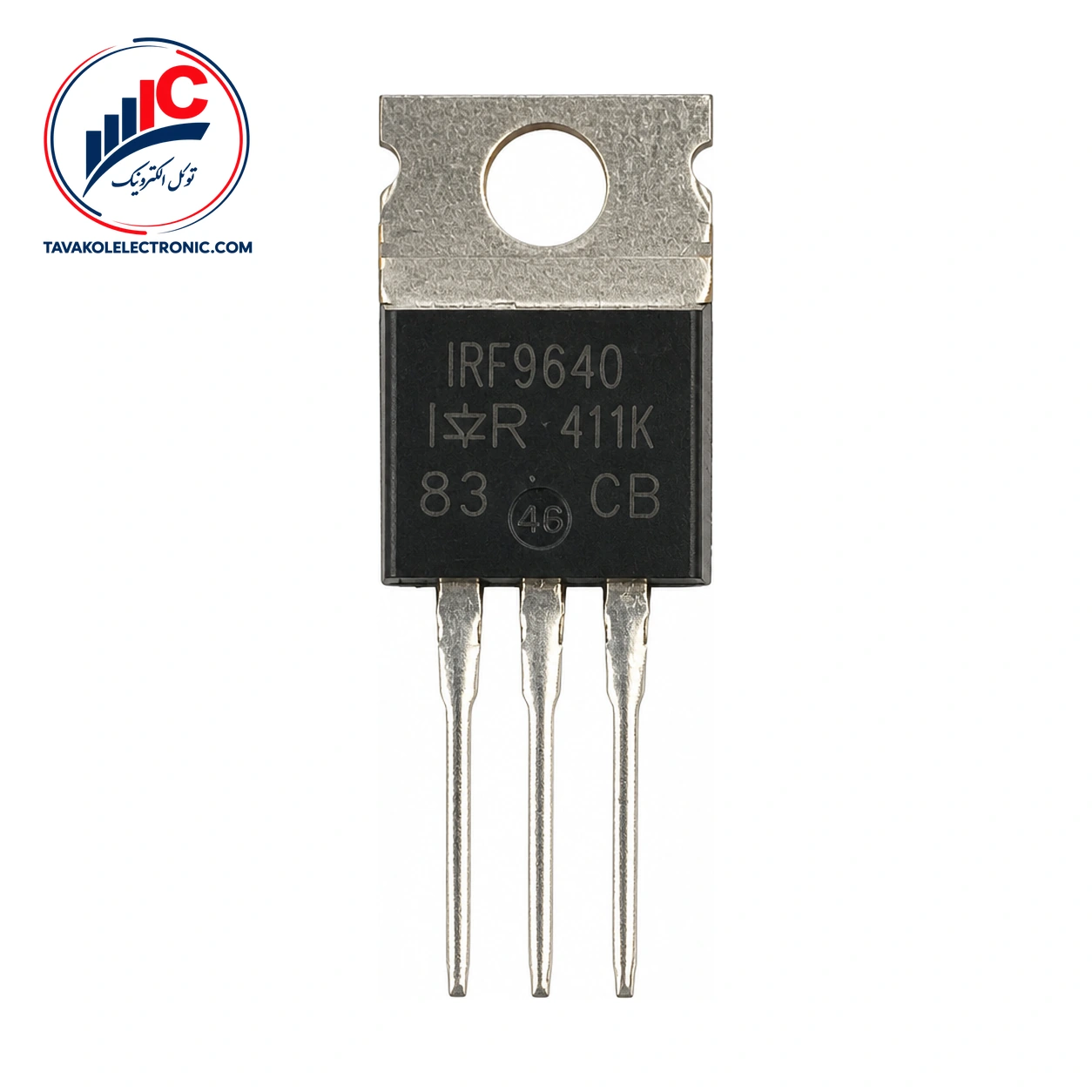

معرفی ماسفت IRF9640

ماسفت IRF9640 یک ماسفت قدرت HEXFET از نوع P-Channel است که توسط Vishay / Siliconix ارائه شده و در پکیج TO-220AB قرار دارد. این قطعه برای مدارهایی مناسب است که به یک ماسفت کانال P با پکیج مشخص و بررسی دقیق پارامترهای الکتریکی نیاز دارند.

پکیج TO-220 در کاربردهای تجاری و صنعتی با سطح اتلاف توان تقریبی 50 W مطرح شده است. انتخاب نهایی باید بر اساس شرایط واقعی مدار، روش نصب و مدیریت حرارتی انجام شود.


مشخصات فنی IRF9640

پارامترهای کلیدی IRF9640

مقاومت روشن‌شدن استاتیک Drain-to-Source حداکثر 0.50 Ω است. این مقدار در VGS = -10 V و ID = -6.6 A تعریف شده است.

ولتاژ آستانه گیت بین -2.0 V حداقل و -4.0 V حداکثر است. این مشخصه با VDS = VGS و ID = -250 µA تعیین شده است. بار کل گیت نیز حداکثر 44 nC در ID = -11 A اعلام شده است.

زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 14 ns، زمان افزایش 43 ns، تأخیر خاموش‌شدن 39 ns و زمان کاهش 38 ns هستند.

مشخصه مقدار
نوع قطعه HEXFET Power MOSFET
نوع کانال P-Channel
پکیج TO-220AB
مقاومت روشن، حداکثر 0.50 Ω در VGS = -10 V و ID = -6.6 A
بار کل گیت، حداکثر 44 nC در ID = -11 A

حدود مجاز و شرایط انتخاب

ولتاژ Drain-to-Source برابر -200 V یک rating حد مجاز است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان Drain پیوسته نیز در شرایط تعیین‌شده، حداکثر -11 A در TC = 25°C و VGS = -10 V، یا حداکثر -6.8 A در TC = 100°C و VGS = -10 V است.

جریان Drain پالسی حداکثر -44 A، توان تلفاتی حداکثر 125 W در TC = 25°C و ولتاژ Gate-to-Source حداکثر ±20 V اعلام شده‌اند. بازه دمای اتصال و نگهداری نیز -55°C تا +150°C است.

ولتاژ شکست Drain-to-Source حداقل -200 V است و در VGS = 0 V و ID = -250 µA مشخص شده است.


خرید و استعلام قیمت IRF9640

برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.

پیش از ثبت سفارش، پارت‌نامبر، نوع کانال P-Channel و پکیج TO-220AB را با نیاز مدار مقایسه کنید. توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و امکان بررسی پارت‌نامبر قبل از سفارش را ارائه می‌کند. برای دیدن محصولات این گروه، عبارت مشاهده ماسفت را دنبال کنید.


سؤالات متداول درباره IRF9640

IRF9640 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت HEXFET از نوع P-Channel است و در پکیج TO-220AB عرضه می‌شود.

مقاومت روشن‌شدن قطعه چقدر است؟

مقاومت روشن‌شدن استاتیک Drain-to-Source حداکثر 0.50 Ω است؛ این مقدار در VGS = -10 V و ID = -6.6 A مشخص شده است.


جمع‌بندی و سفارش

این ماسفت قدرت کانال P با پکیج TO-220AB، مقاومت روشن حداکثر 0.50 Ω، بار کل گیت حداکثر 44 nC و مشخصات سوئیچینگ تعریف‌شده، برای بررسی در مدارهای تجاری و صنعتی گزینه‌ای قابل ارزیابی است. پیش از سفارش، شرایط ولتاژ، جریان، حرارت و نصب را با داده‌های فنی قطعه تطبیق دهید.

برای اطلاع از موجودی و قیمت روز، خرید تکی یا تعدادی و دریافت پیش‌فاکتور، با توکل الکترونیک در تماس باشید.

توضیحات تکمیلی

Part Number

IRF9640

پکیج

TO-220AB

Channel Type

P-Channel

مشخصات فنی

VDS: -200 V, ID: -11 A
