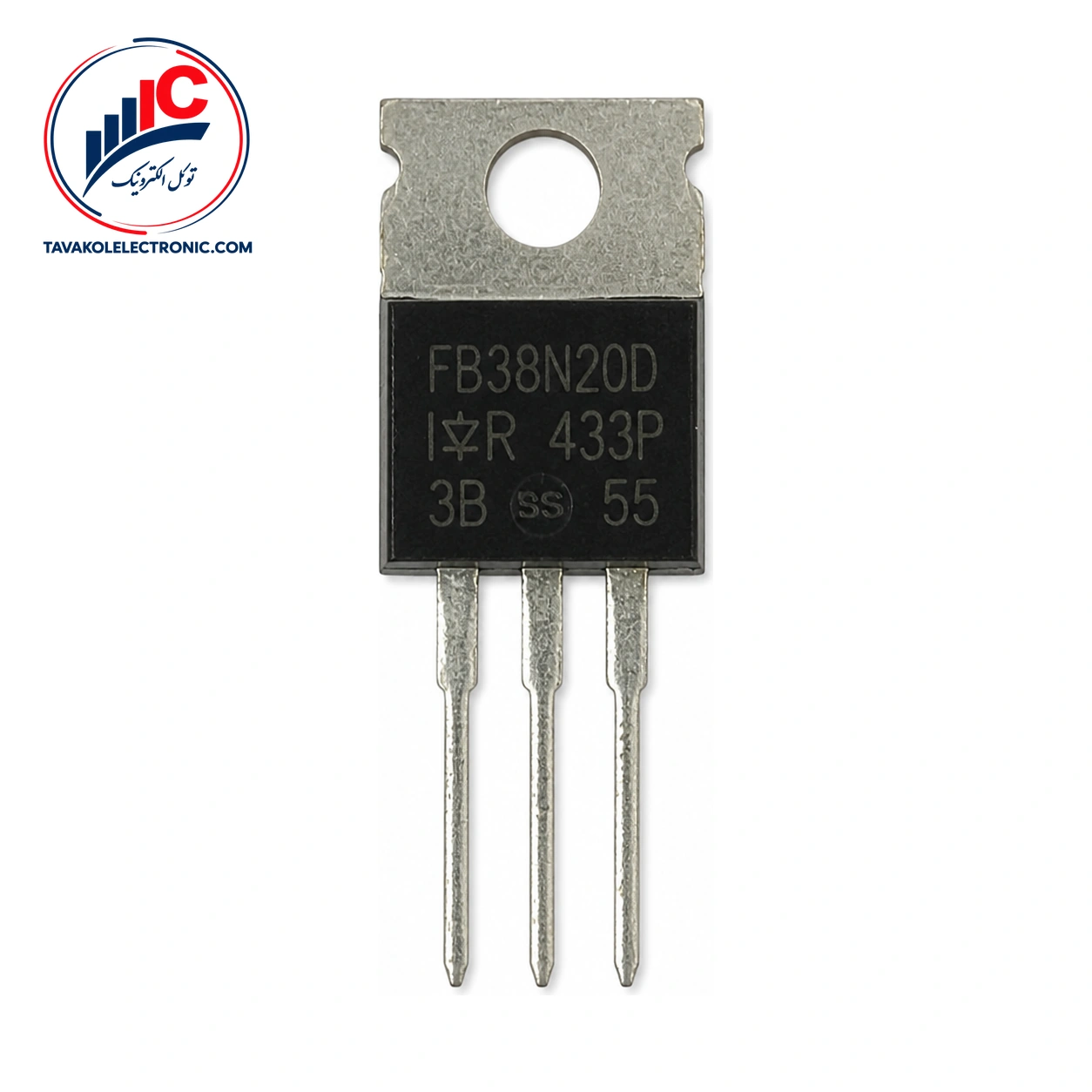

ماسفت IRFB38N20D

ویژگی‌ها
Part NumberIRFB38N20D
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 43 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی IRFB38N20D

IRFB38N20D یک ماسفت N-Channel از برند INCHANGE است که برای مبدل‌های DC-DC فرکانس بالا معرفی شده است. این قطعه در حالت Enhancement Mode کار می‌کند و به‌دلیل سرعت سوئیچینگ بالا، برای مدارهایی مناسب است که پاسخ سریع و کلیدزنی دقیق در آن‌ها اهمیت دارد.

این IC همچنین به‌صورت 100 درصد Avalanche Tested معرفی شده است. با این حال، طراحی مدار باید بر اساس شرایط کاری واقعی و محدودیت‌های مجاز انجام شود.

ویژگی‌های کلیدی IRFB38N20D

پارامتر مقدار یا وضعیت
نوع کانال N-Channel
حالت کاری Enhancement Mode
ولتاژ شکست Drain-Source حداقل 200 V، با VGS=0 V و ID=250 μA
مقاومت روشن Drain-Source حداکثر 54 mΩ، با VGS=10 V و ID=26 A
سرعت سوئیچینگ سریع
کاربرد مشخص‌شده مبدل‌های DC-DC فرکانس بالا

ولتاژ شکست Drain-Source این ماسفت حداقل 200 V است و این مقدار در شرایط VGS=0 V و ID=250 μA مشخص شده است. ولتاژ آستانه گیت نیز بین 3 تا 5 V قرار دارد و با شرایط VDS=VGS و ID=250 μA بیان شده است؛ بنابراین نباید آن را به‌تنهایی به‌عنوان ولتاژ کامل روشن‌شدن ماسفت در نظر گرفت.

مقاومت روشن Drain-Source حداکثر 54 mΩ است و با VGS=10 V و ID=26 A تعریف شده است. جریان نشتی Gate-Source نیز حداکثر ±0.1 μA در VGS=±30 V اعلام شده است.


محدودیت‌های الکتریکی IRFB38N20D

مقادیر زیر از نوع Absolute Maximum هستند و نباید به‌عنوان شرایط کار عادی یا نقطه تنظیم مدار استفاده شوند.

محدودیت مجاز مقدار
ولتاژ Drain-Source حداکثر 200 V در Ta=25°C
ولتاژ Gate-Source حداکثر ±30 V در Ta=25°C
جریان Drain پیوسته حداکثر 43 A در Ta=25°C
جریان Drain پالسی تک‌پالس حداکثر 180 A در Ta=25°C
توان تلفاتی کل حداکثر 300 W در Tc=25°C
دمای پیوند کاری حداکثر 175°C

تفاوت میان ولتاژ شکست و محدودیت مطلق ولتاژ Drain-Source در تفسیر دیتاشیت اهمیت دارد. همچنین مقادیر جریان پیوسته و پالسی، حد مجاز تعریف‌شده در شرایط مشخص هستند.


قیمت و خرید IRFB38N20D

برای خرید ماسفت IRFB38N20D می‌توانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه به‌صورت تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، روند انتخاب و ثبت درخواست را مطمئن‌تر می‌کند.

پیش از نهایی‌کردن سفارش، پارت‌نامبر IRFB38N20D را با فهرست قطعات پروژه، مدار یا سفارش خرید خود تطبیق دهید. برای دریافت قیمت، تعداد موردنیاز و وضعیت تأمین، با فروشگاه تماس بگیرید. ارسال به سراسر کشور انجام می‌شود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره IRFB38N20D

IRFB38N20D چه نوع ماسفتی است؟

این قطعه یک ماسفت N-Channel با عملکرد Enhancement Mode است و برای مبدل‌های DC-DC فرکانس بالا مشخص شده است.

آیا مقدار 200 V جریان کاری عادی را نشان می‌دهد؟

خیر. مقدار 200 V در بخش ولتاژ شکست Drain-Source و همچنین در بخش محدودیت‌های مطلق آمده است. طراحی مدار باید شرایط کاری واقعی و حاشیه اطمینان مناسب را در نظر بگیرد.

مقاومت روشن این ماسفت چقدر است؟

مقاومت روشن Drain-Source حداکثر 54 mΩ است؛ این مقدار در VGS=10 V و ID=26 A مشخص شده است.


جمع‌بندی و ثبت سفارش

این ماسفت یک ماسفت N-Channel با سوئیچینگ سریع، عملکرد Enhancement Mode و کاربرد مشخص در مبدل‌های DC-DC فرکانس بالا است. ولتاژ شکست حداقل 200 V، مقاومت روشن حداکثر 54 mΩ در شرایط اعلام‌شده و تست Avalanche صددرصدی، از اطلاعات مهم برای بررسی این قطعه هستند.

برای استعلام قیمت و موجودی روز، بررسی پارت‌نامبر و ثبت سفارش IRFB38N20D با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFB38N20D

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 43 A
