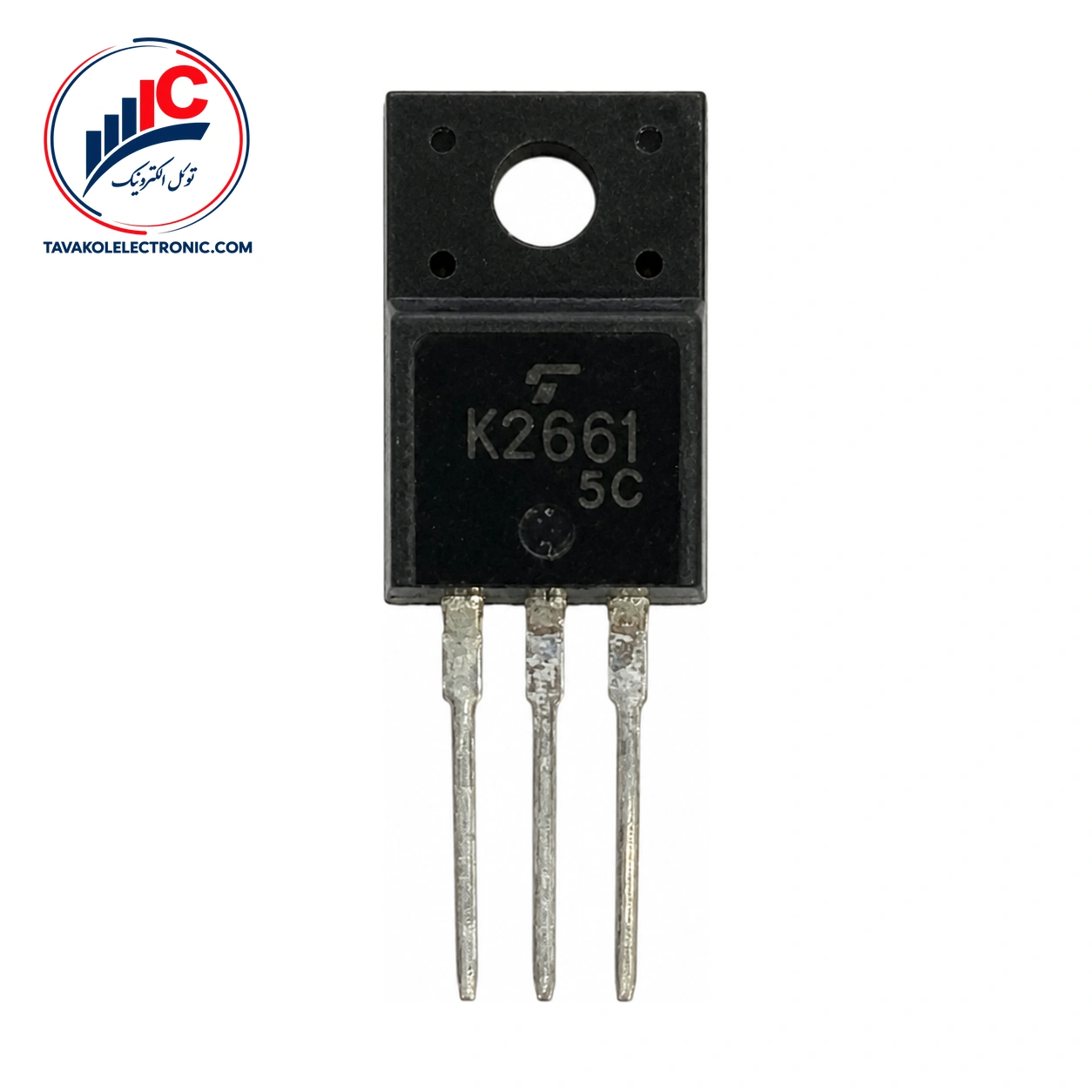

ماسفت 2SK2661 یک ترانزیستور MOS سیلیکونی کانال N است که برای رگولاتور چاپر، مبدل DC-DC و مدارهای درایو موتور در نظر گرفته شده است. در انتخاب این قطعه برای مدارهای سوئیچینگ، علاوه بر نوع کانال، باید به مقاومت روشن‌شدن، شارژ گیت و زمان‌های سوئیچینگ هم توجه کرد.
پکیج این مدل TO-220AB با نام‌گذاری JEDEC است. هنگام مونتاژ یا تعمیر، ظاهر مشابه بدنه به‌تنهایی معیار کافی نیست و باید پارت‌نامبر و پکیج موردنیاز مدار با قطعه تطبیق داده شود. برای آشنایی با گزینه‌های دیگر، عبارت انواع ماسفت را نیز میتوانید بررسی کنید.
این ترانزیستور در رگولاتورهای چاپر، مبدل‌های DC-DC و مدارهای درایو موتور کاربرد دارد. انتخاب نهایی باید با توجه به شرایط واقعی مدار و مشخصات آزمون هر پارامتر انجام شود؛ مقادیر معمولی، حداقل و حداکثر جای یکدیگر را نمی‌گیرند.
مقاومت روشن‌شدن درین-سورس در شرایط VGS = 10 V، ID = 2.5 A و Ta = 25°C، مقدار معمولی 1.35 Ω و حداکثر 1.50 Ω است. ادمیتانس انتقال مستقیم نیز در VDS = 10 V، ID = 2.5 A و Ta = 25°C، مقدار معمولی 4.0 S و حداقل 2.5 S دارد.
ولتاژ آستانه گیت در شرایط VDS = 10 V، ID = 1 mA و Ta = 25°C، بین 2.0 تا 4.0 V قرار دارد. جریان قطع درین در VDS = 500 V، VGS = 0 V و Ta = 25°C، حداکثر 100 μA است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel MOS | ترانزیستور MOS سیلیکونی |
| پکیج | TO-220AB | نام‌گذاری JEDEC |
| مقاومت روشن‌شدن درین-سورس | 1.35 Ω معمولی؛ 1.50 Ω حداکثر | VGS = 10 V، ID = 2.5 A، Ta = 25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| شارژ کل گیت | 17 nC معمولی | VDD تقریباً 400 V، VGS = 10 V، ID = 5 A، Ta = 25°C |
زمان خیز معمولی 12 ns، زمان روشن‌شدن 25 ns، زمان افت 15 ns و زمان خاموش‌شدن 60 ns است. این مقادیر در VGS = 10 V، ID = 2.5 A، VDD تقریباً 225 V، RL = 90 Ω، دیوتی حداکثر 1 درصد و tw = 10 μs اندازه‌گیری شده‌اند. شارژ کل گیت نیز در شرایط VDD تقریباً 400 V، VGS = 10 V، ID = 5 A و Ta = 25°C، مقدار معمولی 17 nC است.
زمان بازیابی معکوس دیود درین-سورس 1400 ns معمولی است و در شرایط IDR = 5 A، VGS = 0 V و Ta = 25°C بیان میشود. این شرایط باید هنگام مقایسه با مدار واقعی در نظر گرفته شوند.
ولتاژ درین-سورس 500 V، جریان DC درین 5 A، جریان پالسی درین 20 A و ولتاژ گیت-سورس ±30 V، همگی حد مجاز مطلق در Ta = 25°C هستند؛ بنابراین نباید به‌عنوان مقدار کاری عادی در نظر گرفته شوند. حداکثر دمای کانال نیز 150°C است.
برای استعلام قیمت و موجودی روز ماسفت 2SK2661 با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
پیش از ثبت سفارش، پارت‌نامبر 2SK2661 و پکیج TO-220AB را با نیاز مدار خود بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا و ارسال به سراسر کشور را فراهم می‌کند.
این قطعه یک ترانزیستور MOS سیلیکونی کانال N است و برای رگولاتور چاپر، مبدل DC-DC و درایو موتور در نظر گرفته شده است.
پکیج آن TO-220AB با نام‌گذاری JEDEC است. برای جایگزینی، تطبیق پکیج و پارت‌نامبر را هم‌زمان انجام دهید.
خیر. مقدار 500 V برای ولتاژ درین-سورس، حد مجاز مطلق است و نباید به‌تنهایی به‌عنوان ولتاژ کاری عادی مدار استفاده شود.
برای مدارهایی که به یک ماسفت کانال N با پکیج TO-220AB و کاربرد مشخص در رگولاتور چاپر، مبدل DC-DC یا درایو موتور نیاز دارند، این مدل را با شرایط واقعی مدار مقایسه کنید. برای بررسی قیمت، موجودی، سفارش تکی یا تعدادی و دریافت پیش‌فاکتور، با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK2661 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |
ماسفت 2SK2661
