ماسفت 2SJ133 یک ماسفت قدرت کانال P از تولیدکننده ETC است که برای کاربردهای سوئیچینگ و استفاده صنعتی مشخص شده است. این قطعه برای مدارهایی مناسب است که به ماسفت کانال P و امکان درایو گیت در VGS = -4 V نیاز دارند. انتخاب نهایی باید با توجه به شرایط واقعی بار، ولتاژ و جریان مدار انجام شود.
در بررسی این قطعه، سطح درایو گیت اهمیت زیادی دارد. مقاومت روشن در دو وضعیت VGS = -10 V و VGS = -4 V ارائه شده است؛ بنابراین مقایسه آن با مدار موردنظر باید بر اساس سطح ولتاژ واقعی گیت انجام شود. پیش از سفارش، پارت‌نامبر درج‌شده روی قطعه یا فهرست قطعات پروژه را با این ماسفت تطبیق دهید.
جدول زیر مهم‌ترین مشخصات این ماسفت را برای ارزیابی نشان می‌دهد. مقادیر الکتریکی همراه با شرایط آزمون هستند و باید در همان شرایط بررسی شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | ماسفت قدرت کانال P | — |
| درایو گیت | VGS = -4 V | درایو منطقی گیت |
| مقاومت روشن | 0.45 Ω typ.، 0.8 Ω max. | VGS = -10 V، ID = -1.0 A |
| مقاومت روشن | 0.7 Ω typ.، 1.2 Ω max. | VGS = -4 V، ID = -0.8 A |
| رسانایی انتقالی مستقیم | 1.0 S min.، 1.8 S typ. | VDS = -10 V، ID = -1.0 A |
| ولتاژ آستانه گیت | min. -1.0، typ. -2.0، max. -3.0 V | VDS = -10 V، ID = -1.0 mA |
مقاومت روشن این قطعه در VGS = -10 V مقدار typ. برابر 0.45 Ω و مقدار max. برابر 0.8 Ω دارد؛ شرایط آزمون در این حالت ID = -1.0 A است. در VGS = -4 V، مقاومت روشن typ. برابر 0.7 Ω و max. برابر 1.2 Ω اعلام شده و جریان آزمون ID = -0.8 A است.
رسانایی انتقالی مستقیم در VDS = -10 V و ID = -1.0 A، حداقل 1.0 S و مقدار typ. برابر 1.8 S است. ولتاژ آستانه گیت نیز در VDS = -10 V و ID = -1.0 mA، از min. -1.0 V تا max. -3.0 V با مقدار typ. -2.0 V مشخص شده است.
ولتاژ درین-سورس این قطعه -60 V با VGS = 0 است و ولتاژ گیت-سورس ±20 V با VDS = 0 اعلام شده است. این اعداد در بخش حدود مطلق مجاز قرار می‌گیرند و نباید به‌عنوان ولتاژ کاری عادی یا مقدار تضمین‌شده عملکرد مدار برداشت شوند.
جریان درین پیوسته ±2.0 A در Ta = 25 °C و جریان درین پالسی ±8.0 A برای عرض پالس حداکثر 300 µs و duty cycle حداکثر 10% است. دمای کانال 150 °C و محدوده دمای نگهداری از -55 تا +150 °C اعلام شده است. طراحی باید این حدود را در کنار شرایط واقعی مدار در نظر بگیرد.
این ماسفت برای کاربردهای سوئیچینگ صنعتی مشخص شده است. کانال P بودن و امکان درایو گیت در VGS = -4 V از نکات مهم هنگام بررسی آن برای مدار هستند. همچنین مقاومت روشن در سطح درایو موردنظر باید با جریان بار و شرایط حرارتی طراحی مقایسه شود.
برای انتخاب میان انواع ماسفت، فقط بررسی ولتاژ کافی نیست. نوع کانال، سطح درایو گیت، مقاومت روشن در شرایط آزمون مرتبط و جریان واقعی مدار نیز اهمیت دارند. اطلاعات مکانیکی و نصب در داده‌های این محصول مشخص نشده است؛ بنابراین پیش از جایگزینی، تطبیق نمونه فیزیکی و مدار موجود را جداگانه انجام دهید.
برای استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا نیز مطابق شرایط فروشگاه ارائه میشود.
این قطعه یک ماسفت قدرت کانال P از تولیدکننده ETC است که برای کاربردهای سوئیچینگ و استفاده صنعتی مشخص شده است.
بله، درایو گیت در VGS = -4 V برای آن اعلام شده است. مقاومت روشن در همین سطح، typ. برابر 0.7 Ω و max. برابر 1.2 Ω است و با جریان آزمون ID = -0.8 A ارائه شده است.
2SJ133 یک ماسفت قدرت کانال P برای سوئیچینگ صنعتی است که درایو گیت VGS = -4 V، مشخصات مقاومت روشن در دو سطح درایو و داده‌های مشخصی برای بررسی ولتاژ و جریان دارد. برای سفارش، پارت‌نامبر و تعداد موردنیاز را ارسال کنید تا قیمت، موجودی روز و تطبیق قطعه بررسی شود.
| Part Number | 2SJ133 |
|---|---|
| پکیج | TO |
| Channel Type | P-Channel |
| مشخصات فنی | VDS: -60 V, ID: 2.0 A |

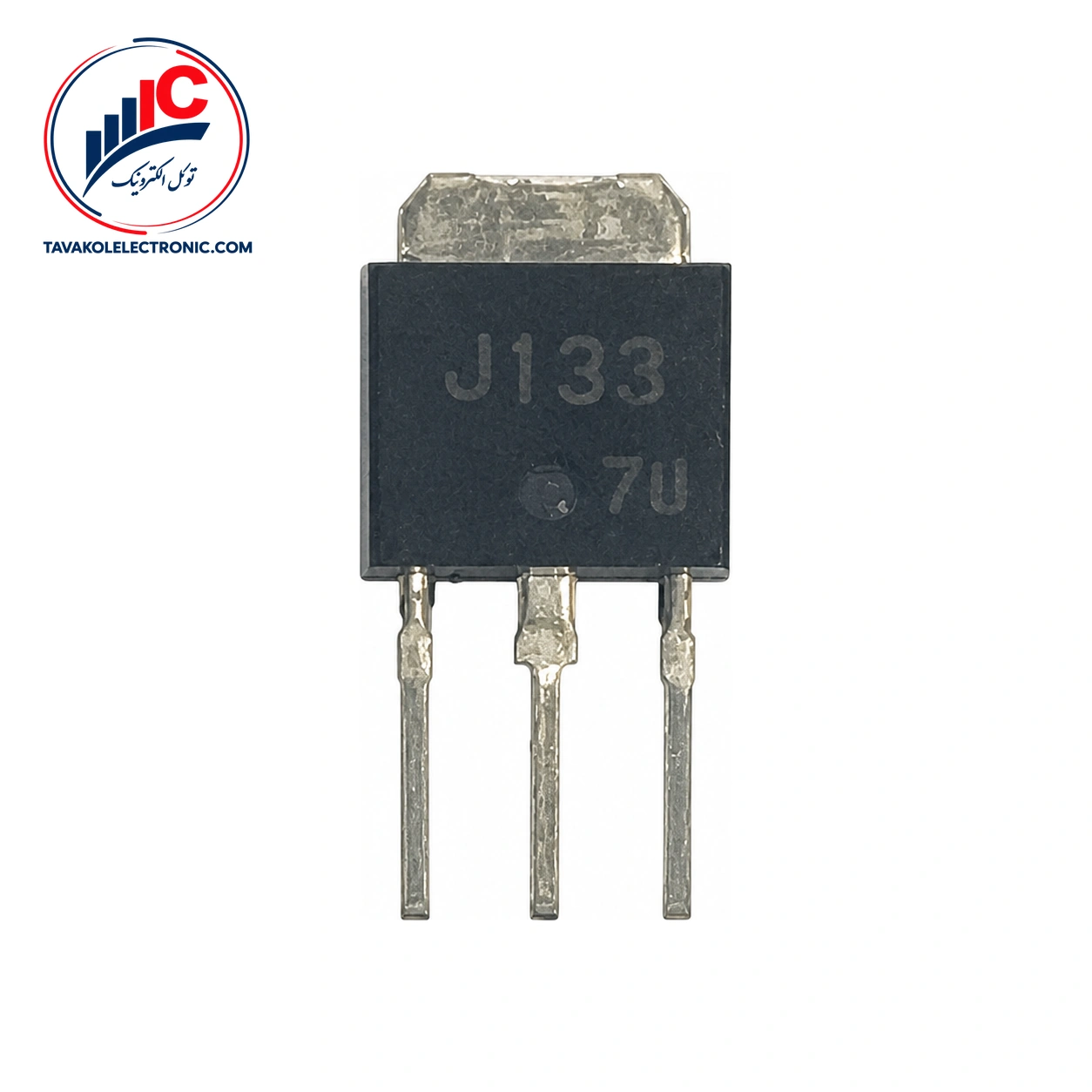

ماسفت 2SJ133
