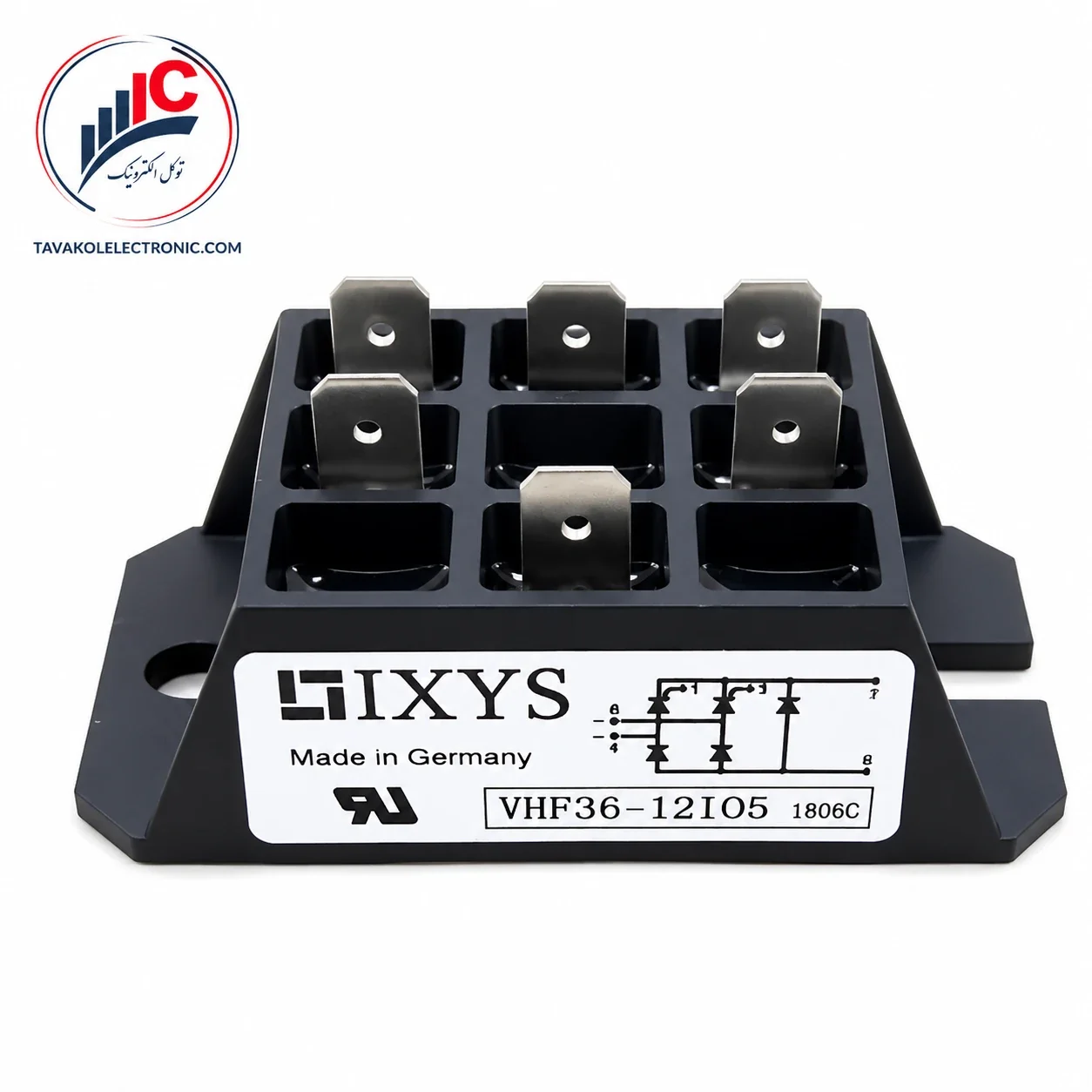

ماژول تریستور IXYS مدل VHF36-12IO5

توضیحات

معرفی VHF36-12IO5

VHF36-12IO5 یک ماژول رکتیفایر قدرت از برند IXYS است که ساختار داخلی آن از یک پل یکسوساز تک‌فاز نیمه‌کنترل‌شونده به‌همراه دیود هرزگرد تشکیل شده است. وجود تریستورهای قابل‌کنترل در مدار داخلی باعث می‌شود این محصول با پل دیود معمولی تفاوت داشته باشد و امکان کنترل توان یا ولتاژ خروجی DC از طریق مدار فرمان گیت فراهم شود.

این ماژول برای مدارهایی مناسب است که ورودی AC تک‌فاز را به ولتاژ DC تبدیل می‌کنند و در عین حال نیاز به کنترل جریان خروجی یا کنترل موتور DC دارند. طبق دیتاشیت رسمی، مدل VHF36-12io5 دارای ولتاژ تکرارشونده ۱۲۰۰ ولت و حداکثر جریان متوسط خروجی ۴۰ آمپر است.

یکی از مزیت‌های مهم این محصول، قرارگرفتن تریستورها، دیودهای یکسوکننده و دیود Freewheeling در یک پکیج مشترک است. این ساختار می‌تواند تعداد قطعات مجزا و اتصالات مدار قدرت را کاهش دهد و نصب آن را در منابع تغذیه DC و کنترل‌کننده‌های موتور ساده‌تر کند.

پکیج FO-F این محصول دارای بیس سرامیکی DCB، ترمینال‌های Fast-on و عایق الکتریکی مناسب برای نصب روی هیت‌سینک است. بااین‌حال، هنگام تعویض باید پین‌آوت، مدار گیت، ولتاژ کاری و نحوه اتصال دیود هرزگرد دقیقاً با مدار دستگاه تطبیق داده شوند.

برای خرید VHF36-12IO5، استعلام قیمت روز و بررسی موجودی با بخش فروش توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم

• پل رکتیفایر تک‌فاز نیمه‌کنترل‌شونده
• دارای تریستورهای قابل تحریک با مدار گیت
• مجهز به دیود هرزگرد داخلی
• ولتاژ نامی ۱۲۰۰ ولت
• حداکثر جریان متوسط خروجی ۴۰ آمپر
• دارای بیس سرامیکی DCB
• عایق الکتریکی مناسب برای نصب روی هیت‌سینک
• ترمینال‌های Fast-on با سایز یک‌چهارم اینچ
• نصب مکانیکی ساده با دو پیچ
• مناسب تعمیر منابع DC و کنترل‌کننده موتور
• مطابق الزامات RoHS
• پکیج جمع‌وجور با وزن تقریبی ۴۵ گرم

وجود دیود هرزگرد داخلی، این ماژول را برای بارهای القایی و مدارهای کنترل موتور DC مناسب‌تر از یک پل دیود معمولی می‌کند.

کاربردهای صنعتی

طبق دیتاشیت رسمی، کاربردهای اصلی این قطعه شامل تأمین برق تجهیزات DC و کنترل موتورهای DC است. این محصول می‌تواند در مدارهایی استفاده شود که به یکسوسازی کنترل‌شونده ورودی تک‌فاز نیاز دارند.

کاربردهای قابل اتکا:

• کنترل دور موتور DC
• منابع تغذیه صنعتی DC
• یکسوسازهای کنترل‌شونده تک‌فاز
• شارژرهای صنعتی
• تجهیزات تست و آزمایشگاهی قدرت
• تابلوهای کنترل موتور
• کنترل توان بارهای DC
• تعمیر ماشین‌آلات قدیمی
• تجهیزات دارای تریستور کنترل فاز
• منابع قدرت دارای دیود هرزگرد

استفاده از این ماژول در هر دستگاهی باید بر اساس ولتاژ ورودی، جریان خروجی، نوع بار، زاویه آتش تریستور و ظرفیت هیت‌سینک بررسی شود.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

تفاوت این ماژول با پل دیود ساده

پل دیود معمولی بدون مدار فرمان کار می‌کند و زمان هدایت دیودها فقط به قطبیت ولتاژ ورودی وابسته است. اما در VHF36-12IO5 بخشی از پل از تریستورهای قابل‌کنترل تشکیل شده است.

مدار کنترل می‌تواند با ارسال پالس به گیت تریستورها، زمان شروع هدایت را تغییر دهد. این ویژگی امکان کنترل میانگین ولتاژ DC خروجی را فراهم می‌کند.

تفاوت‌های اصلی:

• پل دیود ساده فاقد پایه گیت است.
• این محصول دارای ورودی‌های فرمان تریستور است.
• ولتاژ خروجی در مدار نیمه‌کنترل‌شونده قابل تنظیم است.
• دیود هرزگرد داخلی برای بارهای القایی در نظر گرفته شده است.
• پین‌آوت آن با پل دیودهای تک‌فاز معمولی متفاوت است.

بنابراین نباید صرفاً به دلیل شباهت ظاهری، یک پل دیود ۴۰ آمپر یا ماژول دیود را جایگزین این قطعه کرد.

نکات مهم قبل از خرید

پیش از سفارش VHF36-12IO5 پارت‌نامبر روی قطعه معیوب را کامل بررسی کنید. مدل‌های VHF36-08io5 و VHF36-16io5 از همان خانواده هستند، اما کلاس ولتاژی متفاوتی دارند.

موارد مهم برای بررسی:

• کد کامل VHF36-12io5
• ولتاژ کاری مدار
• جریان واقعی خروجی
• پین‌آوت پایه‌های ۱ تا ۹
• محل پایه‌های گیت و کاتد
• وجود دیود هرزگرد در مدار
• نوع بار مقاومتی یا القایی
• شکل و ابعاد پکیج FO-F
• فاصله پایه‌ها و محل پیچ‌ها
• مدار تحریک تریستور
• مدار اسنابر و حفاظت dv/dt
• سیستم خنک‌کاری دستگاه

مدل ۱۶۰۰ ولت یا ۸۰۰ ولت تنها به دلیل قرارگرفتن در یک خانواده، جایگزین مستقیم محسوب نمی‌شود. افت ولتاژ، پین‌آوت، شرایط حرارتی و طراحی دستگاه نیز باید بررسی شوند.

برای استعلام موجودی VHF36-12IO5 می‌توانید تصویر قطعه معیوب و مشخصات دستگاه را برای توکل الکترونیک ارسال کنید.

مقادیر فنی مهم

جریان ۴۰ آمپر یک مقدار حداکثری در شرایط تعریف‌شده دیتاشیت است. جریان قابل استفاده در دستگاه به دمای هیت‌سینک، زاویه هدایت، نوع بار و مقاومت حرارتی مجموعه بستگی دارد.

مشخصات مکانیکی و پکیج

این محصول در پکیج FO-F عرضه شده و ابعاد کلی آن تقریباً برابر با:

• طول: ۶۳ میلی‌متر
• عرض: ۳۱٫۶ میلی‌متر
• ارتفاع: ۲۴٫۵ میلی‌متر
• وزن تقریبی: ۴۵ گرم

گشتاور نصب پیشنهادی برای پیچ‌های مکانیکی بین ۲ تا ۲٫۵ نیوتن‌متر است. ولتاژ ایزولاسیون نیز برای مدت یک دقیقه ۳۰۰۰ ولت RMS اعلام شده است.

پیش از خرید، ابعاد، محل پایه‌ها و فاصله دو پیچ نصب با نمونه قبلی تطبیق داده شوند.

نکات نصب و جایگزینی

سطح هیت‌سینک باید صاف، تمیز و بدون خمیر حرارتی خشک‌شده باشد. از خمیر حرارتی جدید و لایه یکنواخت استفاده شود.

پیش از روشن‌کردن دستگاه موارد زیر بررسی شوند:

• سلامت مدار گیت تریستورها
• مقاومت‌های گیت
• مدار اسنابر RC
• نبود اتصال کوتاه در خروجی DC
• سلامت بار و موتور
• فیوزهای ورودی
• دیودها و قطعات حفاظتی اطراف
• اتصال صحیح پایه‌های Fast-on
• عملکرد هیت‌سینک و گردش هوا
• علت خرابی ماژول قبلی

اشتباه در اتصال گیت یا پایه‌های قدرت ممکن است باعث خرابی فوری ماژول یا مدار فرمان شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه فروش ماژول‌های تریستور، رکتیفایرهای کنترل‌شونده و قطعات قدرت صنعتی فعالیت دارد.

• استعلام سریع قیمت و موجودی
• بررسی پارت‌نامبر پیش از سفارش
• امکان تطبیق تصویر قطعه معیوب
• مشاوره برای کاهش احتمال خرید اشتباه
• تأمین قطعات صنعتی کمیاب
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید VHF36-12IO5 و دریافت قیمت روز با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

این محصول دقیقاً چه نوع قطعه‌ای است؟

این قطعه یک پل یکسوساز تک‌فاز نیمه‌کنترل‌شونده شامل تریستور، دیود و دیود هرزگرد داخلی است.

آیا این محصول پل دیود معمولی است؟

خیر. بخشی از مدار داخلی آن از تریستورهای قابل‌کنترل تشکیل شده و دارای پایه‌های فرمان گیت است.

ولتاژ و جریان آن چقدر است؟

ولتاژ تکرارشونده آن ۱۲۰۰ ولت و حداکثر جریان متوسط خروجی آن ۴۰ آمپر است.

دیود هرزگرد داخلی چه کاربردی دارد؟

دیود هرزگرد مسیر لازم برای ادامه جریان بارهای القایی مانند موتور DC را فراهم می‌کند و به کاهش تنش مدار کمک می‌کند.

آیا VHF36-16io5 جایگزین مستقیم این مدل است؟

جایگزینی فقط با بررسی کامل مدار امکان‌پذیر است. مدل 16io5 دارای کلاس ولتاژی ۱۶۰۰ ولت است، اما سایر مشخصات و شرایط دستگاه نیز باید بررسی شوند.

قبل از تعویض چه بخش‌هایی تست شوند؟

مدار گیت، اسنابر، فیوزها، بار خروجی، هیت‌سینک و علت خرابی ماژول قبلی باید کنترل شوند.
