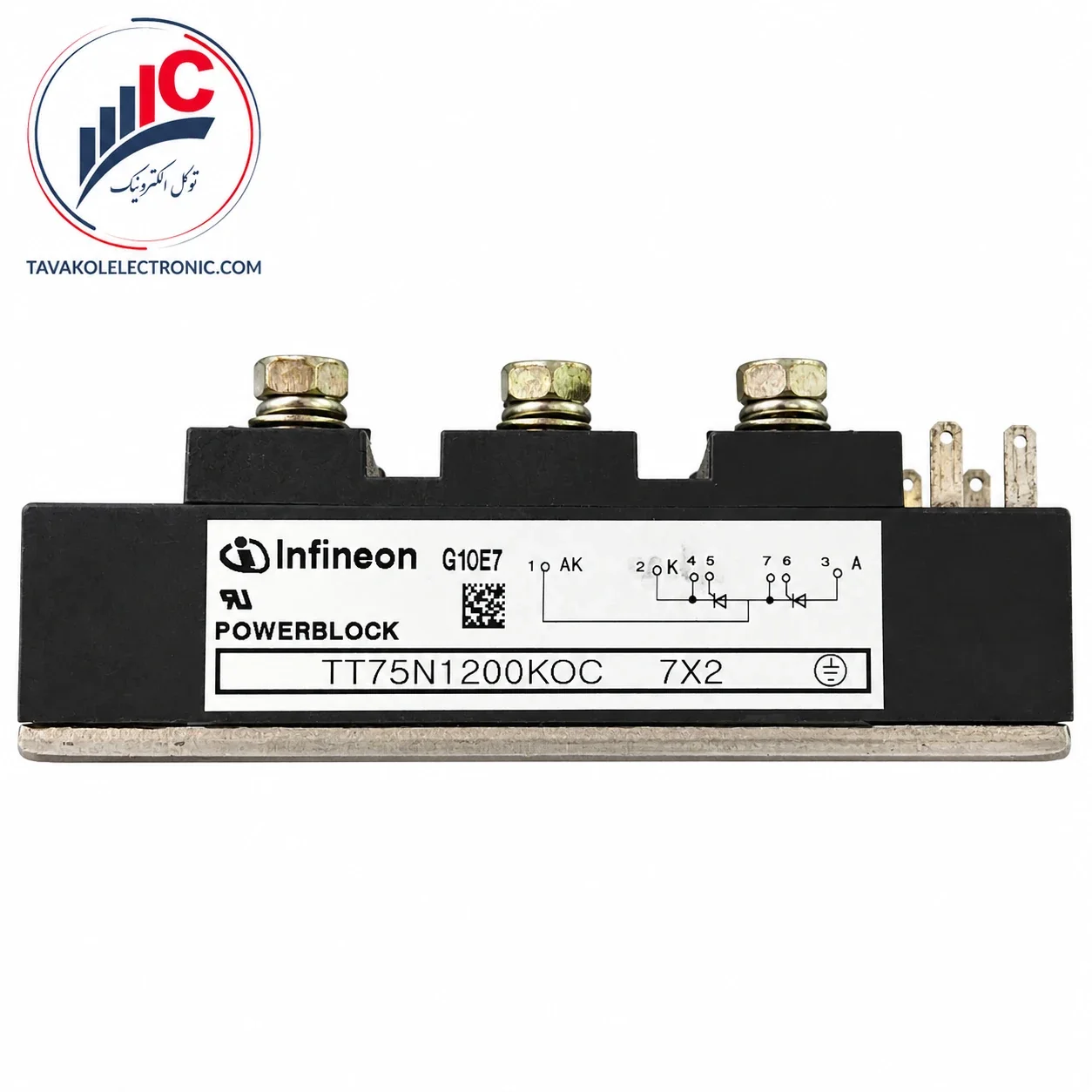

ماژول تریستور دوگانه اینفینئون مدل TT75N1200KOC

توضیحات

معرفی TT75N1200KOC

TT75N1200KOC یک ماژول تریستور قدرت از خانواده PowerBlock اینفینئون است که دو تریستور کنترل‌شونده یا SCR را در یک پکیج صنعتی عایق‌شده قرار می‌دهد. این ساختار برای مدارهایی مناسب است که عبور جریان و توان خروجی باید از طریق فرمان گیت کنترل شود.

بر اساس مدار داخلی چاپ‌شده روی محصول، این ماژول دارای سه ترمینال اصلی قدرت و چهار پایه کنترلی برای گیت و کاتد کمکی دو تریستور است. ترمینال میانی با علامت AK نقطه مشترک ساختار داخلی را تشکیل می‌دهد؛ در نتیجه این قطعه می‌تواند به‌عنوان یکی از بخش‌های مدار کنترل فاز یا رکتیفایر کنترل‌شونده استفاده شود.

عدد 1200 در پارت‌نامبر، کلاس ولتاژی ۱۲۰۰ ولت را مشخص می‌کند. جدول فنی خانواده TT75N نیز برای این سری جریان متوسط ۷۵ آمپر در دمای کیس ۸۵ درجه سانتی‌گراد و جریان مؤثر ۱۵۰ آمپر را اعلام کرده است. این دو مقدار نباید با یکدیگر اشتباه گرفته شوند؛ جریان ۱۵۰ آمپر مقدار RMS هر المان است و جریان نامی تصمیم‌ساز محصول در شرایط مرجع، ۷۵ آمپر محسوب می‌شود.

این محصول یک IGBT، پل دیود یا تریستور تکی نیست. هر دو المان داخلی آن دارای پایه فرمان مستقل هستند و عملکردشان به مدار تحریک گیت وابسته است. به همین دلیل، تشابه ظاهری یا یکسان‌بودن ولتاژ برای انتخاب جایگزین کافی نیست.

برای خرید TT75N1200KOC، استعلام قیمت روز و بررسی موجودی با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم

• دارای دو تریستور قدرت در یک پکیج مشترک
• کلاس ولتاژی ۱۲۰۰ ولت
• جریان متوسط مرجع ۷۵ آمپر
• جریان مؤثر ۱۵۰ آمپر برای هر المان
• پایه فرمان مستقل برای هر تریستور
• مناسب مدارهای کنترل فاز و کنترل توان
• دارای بیس‌پلیت عایق برای نصب روی هیت‌سینک
• سه ترمینال اصلی برای اتصال مدار قدرت
• مناسب تعمیر تجهیزات صنعتی قدیمی و کمیاب
• پکیج صنعتی خانواده PowerBlock

قرارگرفتن دو SCR در یک بدنه، سیم‌کشی مدار قدرت را ساده‌تر می‌کند؛ اما هنگام تعویض، آرایش ترمینال‌ها و پایه‌های فرمان باید دقیقاً با قطعه قبلی مطابقت داشته باشد.

کاربردهای صنعتی

ماژول‌های تریستور کنترل فاز اینفینئون در تجهیزاتی مانند رکتیفایر درایو، کنترل‌کننده توان، سافت‌استارتر، شارژر صنعتی، رکتیفایر UPS و کلیدهای استاتیک استفاده می‌شوند. کاربرد نهایی این مدل باید با نقشه دستگاه و آرایش مدار تطبیق داده شود.

کاربردهای قابل انتظار این محصول عبارت‌اند از:

• رکتیفایرهای کنترل‌شونده صنعتی
• کنترل‌کننده توان هیتر و المنت
• تجهیزات کنترل دور موتور DC
• سافت‌استارترهای صنعتی
• شارژرهای باتری صنعتی
• منابع تغذیه قدرت
• رکتیفایر ورودی برخی درایوها
• کلیدهای استاتیک AC
• تجهیزات جوش و گرمایش صنعتی
• تعمیر بردهای قدرت دارای ماژول TT75

این کاربردها به معنای سازگاری قطعی با تمام دستگاه‌ها نیستند. جریان بار، ولتاژ مدار، نوع تحریک گیت و توپولوژی قدرت باید پیش از خرید بررسی شوند.

لینک داخلی پیشنهادی: خرید ماژول تریستور

تفاوت این محصول با پل دیود و ماژول IGBT

پل دیود معمولی بدون فرمان گیت کار می‌کند و هدایت آن فقط به جهت ولتاژ وابسته است. در مقابل، تریستورهای داخلی این محصول پس از دریافت پالس گیت وارد حالت هدایت می‌شوند؛ بنابراین امکان کنترل زاویه آتش و توان خروجی را فراهم می‌کنند.

ماژول IGBT نیز از نظر نحوه فرمان و رفتار خاموش‌شدن با تریستور متفاوت است. IGBT را می‌توان با تغییر فرمان گیت روشن و خاموش کرد، اما تریستور معمولی پس از تحریک تا زمانی که جریان آن از مقدار نگهدارنده کمتر نشود، در حالت هدایت باقی می‌ماند.

برای مشاهده سایر مدل‌ها می‌توانید وارد دسته خرید ماژول تریستور شوید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

تفاوت با مدل‌های مشابه

در بازار ممکن است کدهای نزدیک مانند TT75N12KOF، TT75N1200KOF یا TT75N1400KOC دیده شوند. شباهت بخش ابتدایی کد به معنای یکسان‌بودن کامل محصول نیست.

تفاوت پسوندها می‌تواند به موارد زیر مربوط باشد:

• فرم و نسل پکیج
• تعداد و محل پایه‌های کنترلی
• نحوه اتصال داخلی
• فناوری ساخت
• کلاس ولتاژی
• مشخصات حرارتی
• ابعاد یا آرایش نصب

جدول مکانیکی خانواده TT نیز چند نوع پکیج و آرایش متفاوت برای ماژول‌های تریستور دوگانه نشان می‌دهد؛ بنابراین تطبیق شماتیک روی لیبل و محل پایه‌ها در زمان جایگزینی ضروری است.

هیچ‌کدام از کدهای نزدیک بدون بررسی دیتاشیت، پین‌آوت و مدار دستگاه، جایگزین مستقیم محسوب نمی‌شوند.

نکات مهم قبل از خرید

پیش از سفارش TT75N1200KOC باید پارت‌نامبر روی ماژول معیوب به‌طور کامل بررسی شود. عبارت‌های KOC، KOF یا سایر پسوندها را نباید نادیده گرفت.

موارد زیر را پیش از خرید کنترل کنید:

• پارت‌نامبر کامل روی قطعه قبلی
• برند و فرم پکیج
• مدار داخلی چاپ‌شده روی لیبل
• محل ترمینال‌های ۱، ۲ و ۳
• ترتیب پایه‌های ۴، ۵، ۶ و ۷
• جریان واقعی بار
• ولتاژ کاری مدار
• نوع کنترل فاز دستگاه
• مدار تحریک گیت
• ابعاد و محل پیچ‌های نصب
• شرایط هیت‌سینک و خنک‌کاری
• علت خرابی ماژول قبلی

اگر مدل دقیق روی قطعه قبلی خوانا نیست، تصویر واضح ماژول، شماره دستگاه و عکس سیم‌کشی را برای بررسی اولیه ارسال کنید.

اطلاعات فنی قابل اتکا

مقادیر زیر از جدول مرجع خانواده TT75N استخراج شده‌اند. ولتاژ ۱۲۰۰ ولت مطابق کد دقیق روی محصول در نظر گرفته شده است.

مقادیر جریان در شرایط مشخص آزمایشگاهی اعلام شده‌اند. جریان قابل استفاده در دستگاه به هیت‌سینک، دمای محیط، زاویه هدایت، شکل موج و سیکل کاری وابسته است.

نکات نصب و جایگزینی

سطح هیت‌سینک باید تمیز، صاف و بدون باقی‌مانده خمیر حرارتی خشک‌شده باشد. خمیر حرارتی جدید را به‌صورت یکنواخت و با ضخامت مناسب استفاده کنید.

هنگام نصب موارد زیر رعایت شوند:

• پیچ‌های ماژول به‌صورت مرحله‌ای بسته شوند.
• فشار مکانیکی به‌طور یکنواخت روی بیس‌پلیت وارد شود.
• پایه‌های گیت و کاتد کمکی جابه‌جا نشوند.
• ترمینال‌های قدرت بدون لقی و گرمای موضعی باشند.
• مدار اسنابر RC بررسی شود.
• مدار تحریک هر دو تریستور تست شود.
• فیوزها و حفاظت اضافه‌جریان کنترل شوند.
• اتصال کوتاه در بار یا خروجی برطرف شود.
• فن و مسیر گردش هوا سالم باشند.

خرابی مدار گیت، اسنابر، بار یا سیستم خنک‌کاری می‌تواند باعث آسیب مجدد ماژول جدید شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه تأمین ماژول‌های تریستور و قطعات قدرت صنعتی فعالیت دارد و امکان بررسی اولیه پارت‌نامبر پیش از خرید فراهم است.

• استعلام سریع قیمت و موجودی
• بررسی کد و تصویر قطعه معیوب
• مشاوره برای کاهش خطای سفارش
• تأمین قطعات صنعتی کمیاب
• امکان بررسی وضعیت ظاهری محصول
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید TT75N1200KOC و اطلاع از موجودی فعلی با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

TT75N1200KOC چه نوع قطعه‌ای است؟

این محصول یک ماژول قدرت شامل دو تریستور کنترل فاز با پایه‌های فرمان مستقل است.

آیا این قطعه ماژول IGBT است؟

خیر. محصول از دو SCR یا تریستور قدرت تشکیل شده و در دسته ماژول تریستور قرار می‌گیرد.

ولتاژ و جریان نامی آن چقدر است؟

ولتاژ نامی آن ۱۲۰۰ ولت و جریان متوسط خانواده TT75N برابر با ۷۵ آمپر در دمای کیس ۸۵ درجه است. جریان مؤثر هر المان نیز ۱۵۰ آمپر اعلام شده است.

آیا عدد ۱۵۰ آمپر، جریان نامی ماژول است؟

عدد ۱۵۰ آمپر مربوط به جریان مؤثر هر تریستور است. جریان متوسط اعلام‌شده در شرایط مرجع خانواده، ۷۵ آمپر است.

آیا TT75N12KOF جایگزین مستقیم این مدل است؟

جایگزینی مستقیم تأیید نمی‌شود. پسوند، پکیج، محل پایه‌ها و مدار داخلی باید بررسی شوند.

قبل از تعویض چه قسمت‌هایی تست شوند؟

مدار گیت، اسنابر، فیوزها، بار، ترمینال‌ها، هیت‌سینک و علت خرابی قطعه قبلی باید کنترل شوند.
