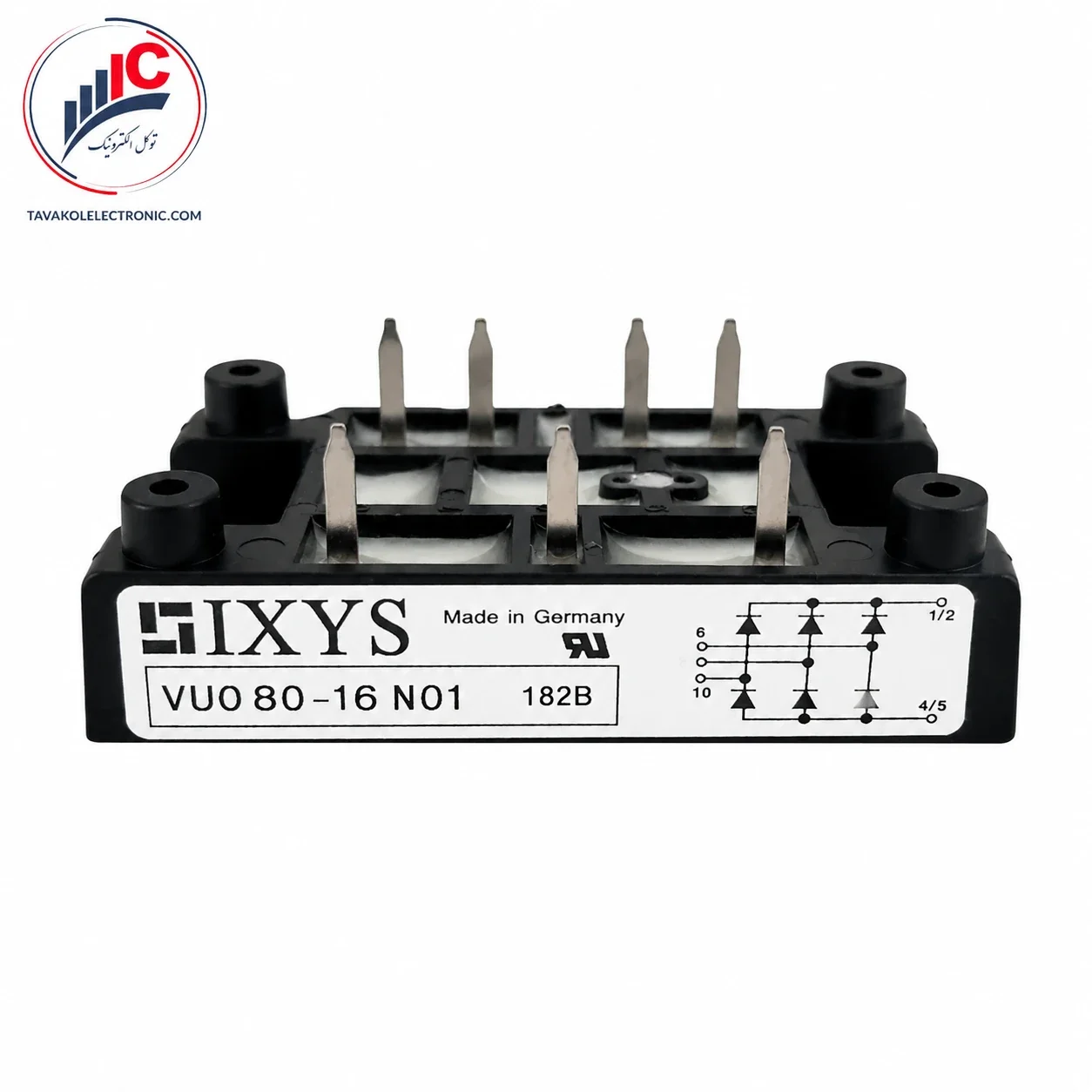

VUO80-16NO1 یک پل دیود سهفاز قدرت از برند IXYS است که برای تبدیل برق سهفاز AC به ولتاژ DC در تجهیزات صنعتی، اینورترها، درایوها و منابع تغذیه قدرت استفاده میشود.
این ماژول از شش دیود قدرت تشکیل شده و یک پل یکسوساز سهفاز کامل را در پکیج صنعتی V1-A-Pack ارائه میدهد. ولتاژ نامی ۱۶۰۰ ولت و جریان خروجی ۸۰ آمپر، این محصول را برای تعمیر مدارهایی مناسب میکند که به رکتیفایر سهفاز با تحمل ولتاژ و جریان بالا نیاز دارند.
اگر پارتنامبر درجشده روی قطعه معیوب دستگاه شما VUO80-16NO1 است، انتخاب همان کد دقیق مطمئنترین راه برای کاهش احتمال ناسازگاری پینها، ابعاد بدنه و مشخصات حرارتی خواهد بود.
برای خرید VUO80-16NO1، استعلام قیمت روز و بررسی موجودی با توکل الکترونیک تماس بگیرید. امکان ارسال تصویر قطعه قبلی و بررسی اولیه پارتنامبر پیش از سفارش نیز وجود دارد.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | VUO80-16NO1 |
| برند | IXYS |
| نوع محصول | پل دیود سهفاز |
| ساختار داخلی | شش دیود قدرت |
| ولتاژ تکرارشونده VRRM | ۱۶۰۰ ولت |
| ولتاژ غیرتکرارشونده VRSM | ۱۷۰۰ ولت |
| جریان خروجی متوسط | ۸۰ آمپر |
| جریان هجومی IFSM | ۶۰۰ آمپر |
| جریان RMS هر ترمینال | ۱۰۰ آمپر |
| ولتاژ ایزولاسیون | ۳۶۰۰ ولت برای یک ثانیه |
| پکیج | V1-A-Pack |
| نوع اتصال | پایه لحیمی مناسب PCB |
| وزن تقریبی | ۳۷ گرم |
| کاربرد اصلی | یکسوسازی سهفاز صنعتی |
جریان ۸۰ آمپر در شرایط تعیینشده دیتاشیت و در دمای کیس ۱۱۰ درجه سانتیگراد اعلام شده است. جریان واقعی قابل استفاده در دستگاه به هیتسینک، دمای محیط و شرایط بار وابسته خواهد بود.
این مشخصات باعث شده VUO80-16NO1 برای تعمیرکاران درایو، واحدهای نگهداری صنعتی و سازندگان منابع تغذیه DC گزینهای کاربردی باشد.
این پل دیود برای یکسوسازی اصلی ورودی سهفاز در تجهیزات قدرت طراحی شده است. مهمترین کاربردهای آن عبارتاند از:
این محصول فقط وظیفه یکسوسازی را انجام میدهد و فاقد تریستور، IGBT یا پایه فرمان گیت است.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک
بر اساس شماتیک دیتاشیت، سه پایه برای ورودی برق سهفاز و دو مسیر مشترک برای خروجی مثبت و منفی DC در نظر گرفته شدهاند.
پایههای اصلی عبارتاند از:
پیش از نصب، جهت مثبت و منفی خروجی باید با شماتیک روی قطعه و دیتاشیت تطبیق داده شود. اشتباه در اتصال ورودی و خروجی میتواند باعث اتصال کوتاه شدید و خرابی قطعات باس DC شود.
پیش از سفارش VUO80-16NO1 موارد زیر را با قطعه قبلی مقایسه کنید:
مدلهای مشابه از نظر جریان یا ظاهر، لزوماً جایگزین مستقیم این محصول نیستند. پینآوت، ابعاد، افت ولتاژ و شرایط حرارتی نیز باید بررسی شوند.
برای استعلام موجودی VUO80-16NO1 میتوانید تصویر واضح قطعه معیوب و مدل دستگاه را برای توکل الکترونیک ارسال کنید.
| پارامتر | مقدار |
|---|---|
| VRRM | ۱۶۰۰ ولت |
| VRSM | ۱۷۰۰ ولت |
| IDAV | ۸۰ آمپر در TC=110°C |
| IFSM در ۵۰ هرتز | ۶۰۰ آمپر |
| IFSM در ۶۰ هرتز | ۶۵۰ آمپر |
| افت ولتاژ در ۳۰ آمپر | حداکثر ۱٫۱۴ ولت |
| افت ولتاژ در ۹۰ آمپر | حداکثر ۱٫۴۸ ولت |
| مقاومت حرارتی Junction to Case | ۱٫۱ K/W |
| مقاومت حرارتی Case to Heatsink | ۰٫۳ K/W |
| توان تلفاتی هر دیود | ۱۱۰ وات |
| دمای پیوند | منفی ۴۰ تا مثبت ۱۵۰ درجه |
| جریان RMS ترمینال | ۱۰۰ آمپر |
تمام مقادیر عددی از دیتاشیت دقیق همین مدل استخراج شدهاند.
پکیج V1-A-Pack این محصول دارای ابعاد کلی تقریبی زیر است:
گشتاور نصب ماژول روی هیتسینک بین ۲ تا ۲٫۵ نیوتنمتر است. برای پیچهای اتصال PCB نیز مقدار پیشنهادی ۱٫۵ نیوتنمتر اعلام شده است.
سطح هیتسینک باید تمیز، صاف و بدون خمیر حرارتی خشکشده باشد. پیچها بهصورت مرحلهای و متقارن بسته شوند تا فشار یکنواختی روی بدنه ایجاد شود.
توکل الکترونیک در زمینه فروش و تأمین پل دیودهای سهفاز، ماژولهای دیود و قطعات قدرت صنعتی فعالیت دارد.
برای خرید VUO80-16NO1، دریافت قیمت روز و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید.
این محصول یک پل دیود سهفاز صنعتی شامل شش دیود قدرت داخلی است.
ولتاژ نامی آن ۱۶۰۰ ولت و جریان خروجی متوسط آن ۸۰ آمپر است.
خیر. این محصول فقط یک پل دیود سهفاز است و هیچ IGBT یا پایه فرمانی ندارد.
بله، یکی از کاربردهای اعلامشده در دیتاشیت، رکتیفایر ورودی اینورترهای PWM است. سازگاری نهایی باید با مشخصات دستگاه بررسی شود.
خیر، جایگزینی مستقیم تأیید نمیشود. جریان، ابعاد، پکیج، پایهها و شرایط نصب دو مدل متفاوت هستند.
مدار پیششارژ، خازنهای باس DC، فیوزهای ورودی، اتصال کوتاه خروجی، هیتسینک و علت خرابی قطعه قبلی باید بررسی شوند.
