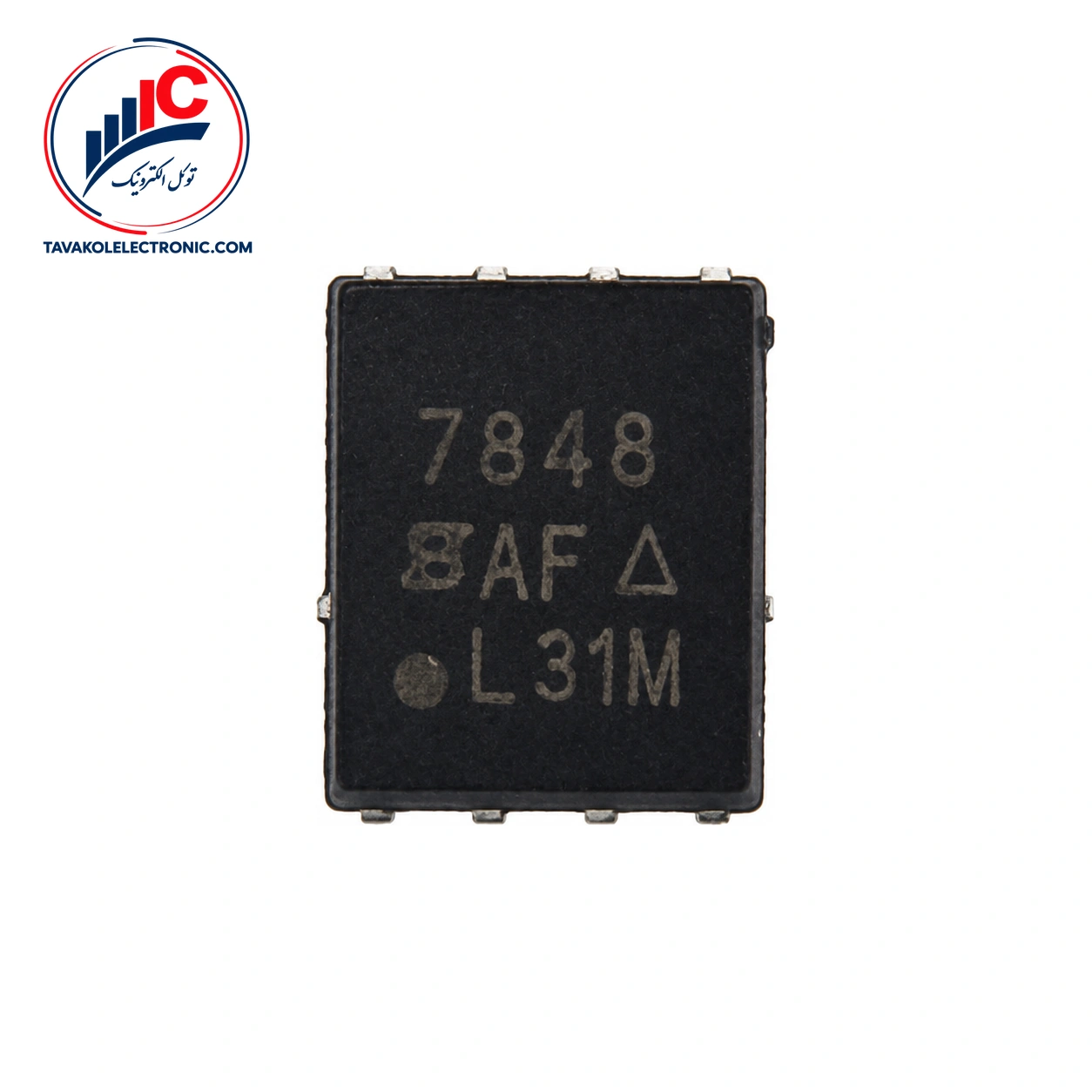

ماسفت SI7848DP از محصولات Vishay، یک ماسفت کانال N برای مبدل‌های DC/DC است. این قطعه در توپولوژی‌های synchronous buck و مدارهای synchronous rectifier کاربرد دارد و با پکیج PowerPAK SO-8 عرضه میشود. ترکیب مقاومت روشن پایین، شارژ گیت مشخص و سرعت سوئیچینگ مناسب، آن را به گزینه‌ای مناسب برای بررسی در طراحی‌های توان تبدیل می‌کند.
این قطعه از نوع N-channel است و حداکثر ولتاژ درین-سورس آن 40 V در نظر گرفته شده است. همچنین حداکثر ولتاژ گیت-سورس ±20 V است؛ بنابراین انتخاب درایور گیت و دامنه تحریک باید متناسب با طراحی مدار انجام شود.
حداقل جریان درینِ روشن‌شده 50 A در آزمون پالسی اعلام شده است. این عدد با جریان مجاز پیوسته یکسان نیست و برای ارزیابی مدار باید شرایط حرارتی، مسیرهای مسی و روش خنک‌کاری نیز در نظر گرفته شوند. در مشخصات حد مطلق، جریان درین پیوسته 17 A برای 10 ثانیه و 10.4 A در حالت پایدار، با شرایط تعیین‌شده، ارائه شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| حداکثر ولتاژ درین-سورس | 40 V، حد مطلق |
| پکیج | PowerPAK SO-8 |
| جریان درین روشن‌شده | حداقل 50 A، آزمون پالسی |
| محدوده دمای اتصال و ذخیره‌سازی | −55 تا 150 °C |
درایو گیت 10 V، مقاومت روشن درین-سورس را به‌صورت معمولی 0.0075 Ω و حداکثر 0.009 Ω در جریان 14 A نشان می‌دهد. در درایو 4.5 V، این مقادیر به‌ترتیب 0.0095 Ω معمولی و 0.012 Ω حداکثر در جریان 12 A هستند. این تفاوت برای مدارهایی که با سطح گیت پایین‌تر کار می‌کنند، هنگام تخمین تلفات هدایتی اهمیت دارد.
شارژ کل گیت 18.5 nC به‌صورت معمولی و 28 nC حداکثر اعلام شده است. مقاومت گیت نیز 0.8 Ω معمولی، با بازه حداقل 0.1 Ω و حداکثر 1.1 Ω است. ترارسانایی مستقیم معمولی 50 S در شرایط آزمون درج شده است.
زمان‌های سوئیچینگ معمولی شامل تأخیر روشن‌شدن 15 ns، زمان خیز 10 ns، تأخیر خاموش‌شدن 50 ns و زمان افت 20 ns هستند. این اعداد به شرایط آزمون وابسته‌اند و برای مقایسه اولیه مناسب‌اند؛ طراحی نهایی باید با درایور، بار و چیدمان واقعی مدار بررسی شود.
برای اطلاع از قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه برای فروش تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج موردنیاز خود را بررسی کنید؛ به‌ویژه مطمئن شوید PowerPAK SO-8 با طراحی برد شما مطابقت دارد. امکان بررسی پارت‌نامبر قبل از سفارش فراهم است و مشتریان می‌توانند برای استعلام، از طریق فروشگاه یا حضور فیزیکی در بازار جمهوری تهران اقدام کنند. برای مقایسه گزینه‌های موجود، بخش انواع ماسفت نیز می‌تواند نقطه شروع مناسبی باشد.
SI7848DP یک ماسفت کانال N با حداکثر ولتاژ درین-سورس 40 V است که برای مبدل‌های DC/DC، مدارهای synchronous buck و synchronous rectifier در نظر گرفته شده است.
پکیج این قطعه PowerPAK SO-8 است. پیش از خرید، سازگاری الگوی نصب و فضای برد با این پکیج بررسی شود.
خیر. مقدار 50 A به‌عنوان حداقل جریان درین در آزمون پالسی ارائه شده است. جریان پیوسته اعلام‌شده در شرایط حد مطلق، 17 A برای 10 ثانیه و 10.4 A در حالت پایدار است.
این ماسفت کانال N ویشای با پکیج PowerPAK SO-8 و مقاومت روشن پایین، برای بررسی در مبدل‌های DC/DC گزینه‌ای مناسب است. برای دریافت قیمت، موجودی روز و پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | SI7848DP |
|---|---|
| پکیج | PowerPAK SO-8 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 40 V, ID: 17 A |
