ماژول PM400DVA060 از سری Mitsubishi Intelligent Power Modules یک ماژول قدرت هوشمند صنعتی است که برای کاربردهای سوئیچینگ توان در فرکانسهای کاری تا حدود 20kHz طراحی شده است. این قطعه ترکیبی از بخش قدرت IGBT، دیود هرزگرد داخلی، مدار درایو گیت و منطق حفاظتی داخلی را در یک پکیج صنعتی یکپارچه ارائه میدهد. به همین دلیل در طراحی و تعمیر تجهیزات قدرت، نیاز به طراحی جداگانه مدار درایور گیت و برخی مدارهای حفاظتی کاهش پیدا میکند.
ساختار این ماژول از نوع Flat-Base Type با Insulated Package است؛ یعنی کفی ماژول برای اتصال مکانیکی و حرارتی مناسب به هیتسینک طراحی شده و در عین حال بین ترمینالهای اصلی قدرت و بیسپلیت، ایزولاسیون الکتریکی وجود دارد. این ویژگی در تجهیزات صنعتی مانند اینورتر، UPS و سروو درایو اهمیت زیادی دارد؛ زیرا هم انتقال حرارت مؤثر به هیتسینک فراهم میشود و هم ایمنی الکتریکی و قابلیت اطمینان سیستم افزایش پیدا میکند.
استفاده از PM400DVA060 در مدارات سوئیچینگ صنعتی باعث سادهتر شدن طراحی، کاهش خطای مونتاژ، افزایش پایداری در برابر خطاهای رایج مانند اتصال کوتاه، اضافهدما و افت ولتاژ تغذیه کنترل میشود. این ماژول برای تعمیرکاران درایوهای صنعتی و مدیران خطوط تولید، گزینهای قابل اتکا برای جایگزینی قطعات معیوب در تجهیزات حساس است؛ مخصوصاً در سیستمهایی که توقف خط تولید، هزینه عملیاتی بالایی ایجاد میکند.
| پارامتر | نماد | مقدار | واحد | توضیح |
|---|---|---|---|---|
| ولتاژ کلکتور به امیتر | VCES | 600 | V | در بخش IGBT inverter |
| جریان کلکتور نامی | IC | 400 | A | در دمای کیس 25°C |
| جریان پیک کلکتور | ICP | 800 | A | در دمای کیس 25°C |
| توان اتلافی کلکتور | PC | 1136 | W | در دمای کیس 25°C |
| ولتاژ تغذیه اصلی لحظهای | VCC(surge) | 500 | V | بین ترمینالهای C1-E2 |
| ولتاژ تغذیه قابل حفاظت توسط SC | VCC(prot.) | 400 | V | با VD برابر 13.5 تا 16.5V |
| ولتاژ ایزولاسیون | Viso | 2500 | Vrms | بین ترمینال اصلی و بیسپلیت، AC یک دقیقه |
| ولتاژ تغذیه کنترل حداکثر | VD | 20 | V | بین VP1-VPC و VN1-VNC |
| ولتاژ ورودی کنترل حداکثر | VCIN | 10 | V | بین CP1-VPC و CN1-VNC |
| ولتاژ خروجی خطا | VFO | 20 | V | بین FPO-VPC و FNO-VNC |
| جریان خروجی خطا | IFO | 20 | mA | جریان Sink در ترمینال خطا |
| دمای جانکشن | Tj | -20 تا 150 | °C | محدوده مجاز دمای پیوند |
| دمای ذخیرهسازی | Tstg | -40 تا 125 | °C | شرایط انبارداری |
| دمای کاری کیس | TC | -20 تا 100 | °C | محدوده دمای کاری بدنه |
| گشتاور پیچ نصب M6 | — | 3.92 تا 5.88 | N·m | برای پیچهای نصب و ترمینال اصلی |
| وزن تقریبی ماژول | — | 510 | g | مقدار Typical |
در قطعات قدرتی مانند PM400DVA060 استفاده از نمونههای فیک، ریفر یا بیکیفیت میتواند باعث سوختن مجدد برد درایو، آسیب به موتور، توقف خط تولید و افزایش هزینه تعمیرات شود. توکل الکترونیک با تمرکز بر تأمین قطعات الکترونیک صنعتی، ماژولهای IGBT، IPM و نیمههادیهای قدرت، اصالت کالا را بهعنوان یک اصل مهم در فروش قطعات حساس صنعتی در نظر میگیرد.
فروشگاه توکل الکترونیک با حضور فیزیکی در بازار جمهوری تهران، امکان پیگیری، مشاوره تخصصی و تأمین مطمئن قطعات صنعتی را برای تعمیرکاران، مدیران فنی و واحدهای نگهداری و تعمیرات فراهم میکند. برای خرید PM400DVA060 اورجینال، استعلام موجودی و دریافت مشاوره فنی جایگزینی، میتوانید با توکل الکترونیک در ارتباط باشید.
جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وبسایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
PM400DVA060 یک ماژول Mitsubishi Intelligent Power Module یا IPM است. این قطعه شامل مدار قدرت IGBT، دیود هرزگرد، مدار درایو گیت و حفاظتهای داخلی است و برای کاربردهای سوئیچینگ توان صنعتی طراحی شده است.
ولتاژ کلکتور به امیتر این ماژول 600V و جریان کلکتور نامی آن 400A است. همچنین جریان پیک کلکتور در شرایط دمای کیس 25 درجه سانتیگراد تا 800A ذکر شده است.
طبق مشخصات دیتاشیت، سطح تریپ حفاظت اتصال کوتاه در شرایط VD=15V و بازه دمایی -20 تا 125 درجه سانتیگراد، حداقل 650A و مقدار Typical حدود 910A است. زمان تأخیر خاموشی اتصال کوتاه نیز بهصورت Typical برابر 10µs ذکر شده است.
ولتاژ تغذیه کنترل پیشنهادی برای PM400DVA060 برابر 15V ± 1.5V است. مقدار حداکثر مجاز ولتاژ تغذیه کنترل طبق Absolute Maximum Ratings برابر 20V است. برای عملکرد پایدار، رعایت ریپل و محدودیتهای تغذیه کنترل ضروری است.
برای جلوگیری از Shoot-Through بین بازوهای ماژول، دیتاشیت حداقل زمان مرده یا tDEAD را برابر یا بیشتر از 3.5µs برای سیگنالهای ورودی IPM توصیه کرده است. رعایت این مقدار در طراحی مدار کنترل اینورتر و سروو درایو بسیار مهم است.
حفاظت اضافهدما در بخش Lower Arm دارای سطح تریپ Typical حدود 110°C است و سطح ریست Typical حدود 95°C دارد. حفاظت افت ولتاژ تغذیه کنترل نیز در حدود 12V تریپ میکند و سطح ریست Typical آن 12.5V است.
طبق توضیحات دیتاشیت، این سری از ماژولهای IPM میتسوبیشی برای کاربردهای سوئیچینگ قدرت با فرکانس کاری تا حدود 20kHz طراحی شدهاند. البته انتخاب فرکانس نهایی باید با توجه به جریان بار، دمای کاری، هیتسینک و تلفات سوئیچینگ انجام شود.
| Part Number | PM400DVA060 |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 400A-600V |

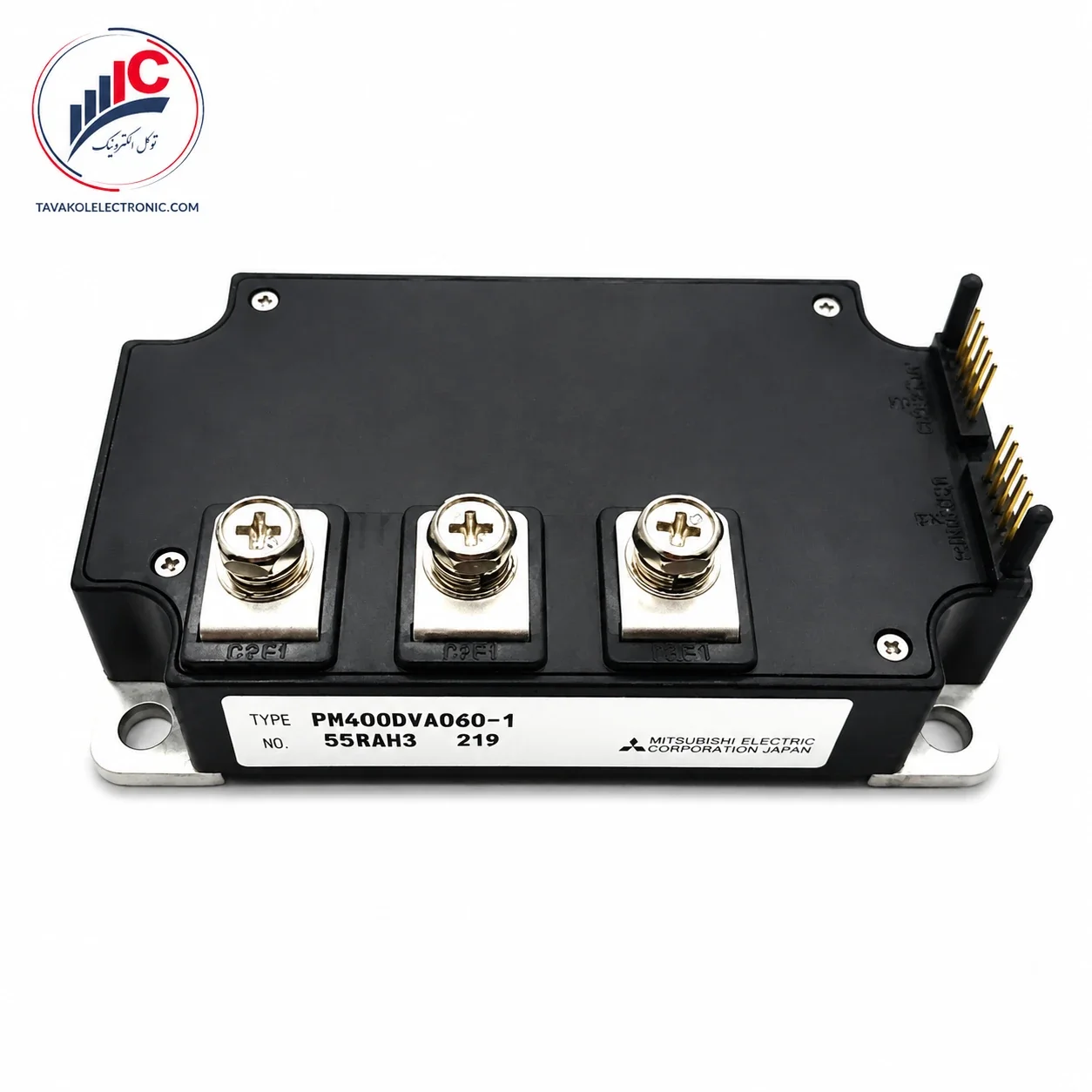

ماژول IGBT-IPM مدل PM400DVA060
