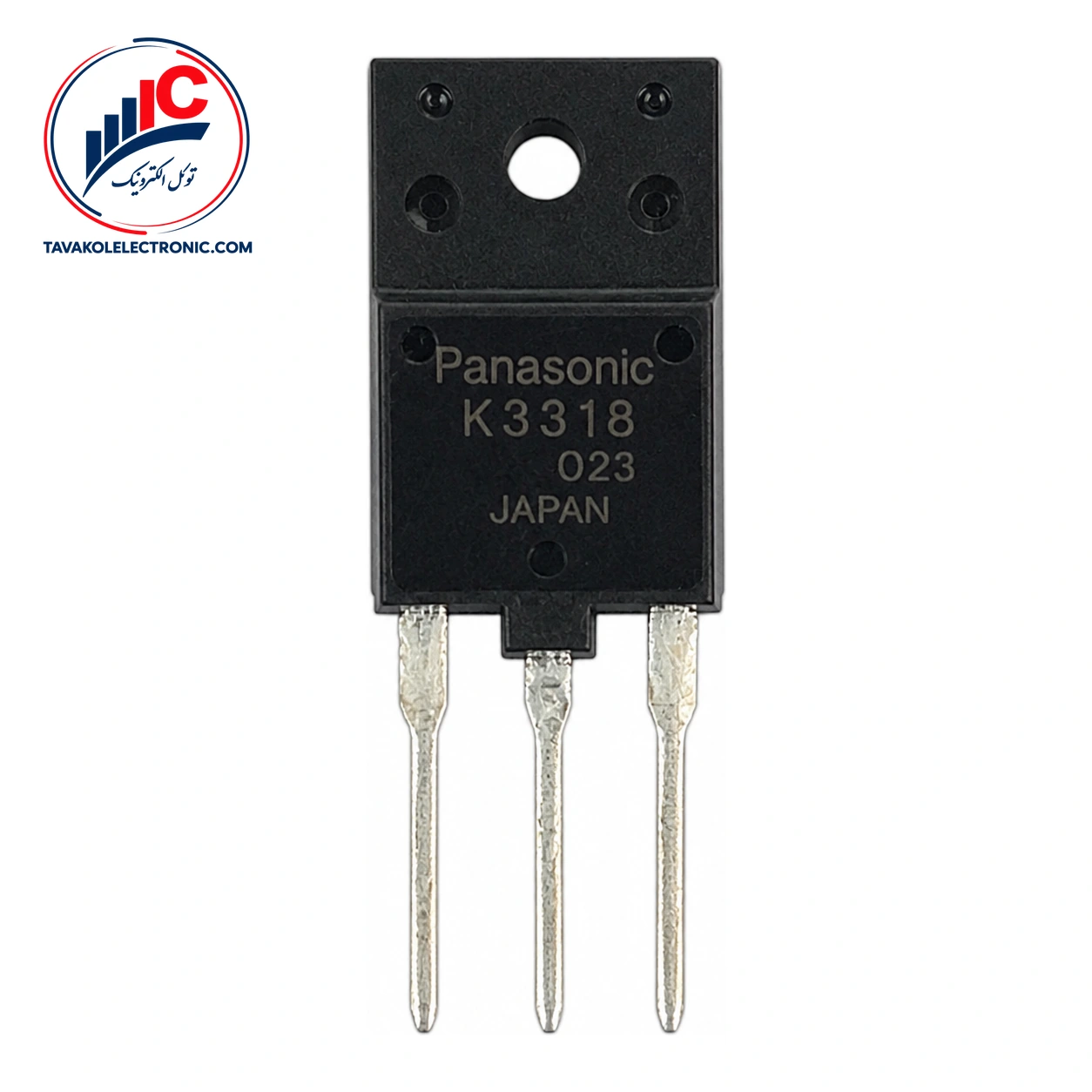

ماسفت 2SK3318

ویژگی‌ها
Part Number2SK3318
پکیجTOP-3F-A1
Channel TypeN-Channel
مشخصات فنیVDS: 600 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK3318

2SK3318 یک ماسفت قدرت سیلیکونی با کانال N است که برای سوئیچینگ طراحی شده و توسط Panasonic Semiconductor ارائه می‌شود. این قطعه زمانی مناسب است که نوع کانال، پکیج، آرایش پایه‌ها و مشخصات الکتریکی آن با طراحی موردنظر شما هم‌خوانی داشته باشد.

پیش از انتخاب نهایی، شماره قطعه را کنار شرایط کاری مدار و مقادیر درج‌شده برای پارامترهای الکتریکی بررسی کنید. برای دسترسی به قطعات هم‌گروه می‌توانید عبارت مشاهده ماسفت را دنبال کنید.

کاربرد سوئیچینگ و نکات انتخاب

ساختار ماسفت قدرت و کانال N، این قطعه را برای بخش‌های سوئیچینگ مناسب می‌کند. مقاومت روشن، ولتاژ آستانه گیت و ظرفیت ورودی از مهم‌ترین مواردی هستند که هنگام مقایسه با نیاز مدار باید در نظر گرفته شوند. مقدار هر پارامتر را همراه با شرایط اندازه‌گیری آن بسنجید.


مشخصات فنی 2SK3318

مشخصه مقدار
نوع کانال N-channel
نوع قطعه ماسفت قدرت سیلیکونی، مناسب سوئیچینگ
پکیج TOP-3F-A1
ولتاژ آستانه گیت Vth 2 V حداقل تا 4 V حداکثر
مقاومت روشن RDS(on) 0.33 Ω معمولی، 0.46 Ω حداکثر
ظرفیت ورودی Ciss 3500 pF معمولی در 1 MHz

پکیج و پایه‌های 2SK3318

این قطعه در پکیج TOP-3F-A1 عرضه می‌شود. ترتیب پایه‌ها در این پکیج به این صورت است: پایه 1 گیت (Gate)، پایه 2 درین (Drain) و پایه 3 سورس (Source). پیش از مونتاژ، جهت قرارگیری قطعه و تطابق پایه‌ها با برد را کنترل کنید.

ولتاژ آستانه گیت Vth در شرایط VDS برابر 25 V و ID برابر 1 mA، حداقل 2 V و حداکثر 4 V است. مقاومت روشن RDS(on) نیز در VGS برابر 10 V و ID برابر 7.5 A، مقدار معمولی 0.33 Ω و حداکثر 0.46 Ω دارد. این شرایط اندازه‌گیری برای مقایسه دقیق با طراحی واقعی اهمیت دارند.

پارامتر انتقال |Yfs| حداقل 6 S و معمولی 10 S است؛ این مقادیر در VDS برابر 25 V و ID برابر 7.5 A مشخص شده‌اند. ظرفیت ورودی Ciss نیز مقدار معمولی 3500 pF دارد و در فرکانس 1 MHz، با VDS برابر 20 V و VGS برابر صفر اندازه‌گیری شده است.


خرید و استعلام قیمت 2SK3318

برای اطلاع از قیمت و موجودی روز 2SK3318 با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا، به‌صورت فروش تکی و تعدادی عرضه می‌شود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد. دریافت پیش‌فاکتور و ارسال به سراسر کشور در دسترس است.

برای ثبت سفارش، شماره قطعه و تعداد موردنیاز را اعلام کنید تا موجودی بررسی شود. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، تأمین شرکتی و حضور فیزیکی در بازار جمهوری تهران را دارد.

نکات سفارش و تطبیق قطعه

پیش از خرید، پکیج TOP-3F-A1 و ترتیب پایه‌های Gate، Drain و Source را با برد یا نمونه قبلی تطبیق دهید. همچنین مقادیر RDS(on)، Vth و Ciss را همراه با شرایط واقعی مدار بررسی کنید؛ یکسان بودن نام یا تعداد پایه‌ها به‌تنهایی برای جایگزینی کافی نیست.


پرسش‌های متداول درباره 2SK3318

2SK3318 چه نوع ماسفتی است؟

این مدل یک ماسفت قدرت سیلیکونی با کانال N است که برای سوئیچینگ در نظر گرفته شده و در پکیج TOP-3F-A1 ارائه می‌شود.

ترتیب پایه‌های قطعه چگونه است؟

در پکیج TOP-3F-A1، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. جهت نصب و شماره پایه‌ها را پیش از مونتاژ با برد خود تطبیق دهید.

آیا 600 V ولتاژ کاری عادی محسوب می‌شود؟

خیر. مقدار VDSS برابر 600 V یک حد مطلق در TC برابر 25°C است و نباید به‌عنوان ولتاژ کار عادی مدار در نظر گرفته شود. دیگر مقادیر حد مطلق نیز باید با حاشیه ایمنی مناسب در طراحی بررسی شوند.


جمع‌بندی و سفارش 2SK3318

2SK3318 یک ماسفت قدرت N-channel برای سوئیچینگ است که در پکیج TOP-3F-A1 ارائه می‌شود. مقاومت روشن معمولی آن 0.33 Ω و ظرفیت ورودی معمولی آن 3500 pF در 1 MHz است؛ شرایط مربوط به Vth و RDS(on) نیز باید هنگام انتخاب نهایی در نظر گرفته شوند.

برای استعلام قیمت، موجودی روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید و شماره قطعه، تعداد موردنیاز و نیاز به پیش‌فاکتور را اعلام کنید.

توضیحات تکمیلی

Part Number

2SK3318

پکیج

TOP-3F-A1

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V
