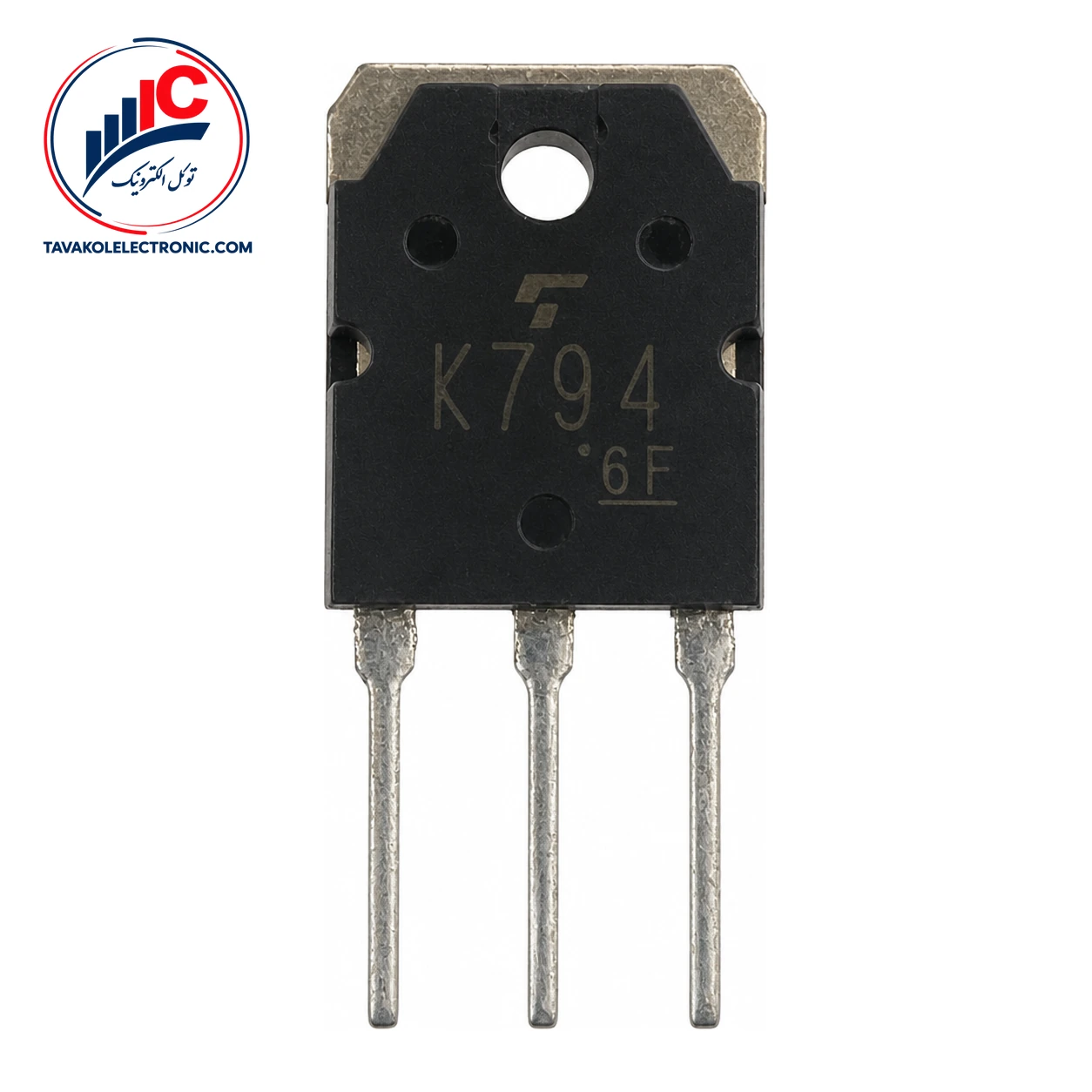

ماسفت 2SK794 یک ماسفت سیلیکونی کانال N با ساختار π-MOS از محصولات Toshiba Semiconductor است. این قطعه برای سوئیچینگ ولتاژ بالا، رگولاتورهای سوئیچینگ و راه‌اندازی موتور در نظر گرفته شده است. نوع کانال، مشخصات الکتریکی و پکیج از مهم‌ترین مواردی هستند که باید پیش از انتخاب با نیاز مدار تطبیق داده شوند.
ولتاژ شکست درین-سورس این قطعه حداقل 900 V است؛ این مقدار در شرایط ID=10 mA و VGS=0 مشخص شده و نباید به‌عنوان ولتاژ کاری عادی مدار در نظر گرفته شود. برای انتخاب نهایی، شرایط واقعی سوئیچینگ و سایر محدودیت‌های طراحی نیز باید بررسی شوند.
| پارامتر | مقدار ثبت‌شده |
|---|---|
| نوع کانال | N-channel MOSFET (π-MOS) |
| ولتاژ شکست V(BR)DSS | حداقل 900 V، در ID=10 mA و VGS=0 |
| مقاومت روشن RDS(ON) | 2.1 Ω معمولی، 2.5 Ω حداکثر در ID=3 A و VGS=10 V |
| ظرفیت ورودی Ciss | 1400 pF معمولی، 1900 pF حداکثر در 1 MHz |
| پکیج | Toshiba 2-16C1B، با designation نوع EIAJ SC-65 |
این ماسفت در پکیج Toshiba 2-16C1B با designation نوع EIAJ SC-65 ارائه میشود. آرایش آن سه پایه دارد: پایه 1 گیت، پایه 2 درین/هیت‌سینک و پایه 3 سورس. پیش از نصب روی برد یا اتصال به هیت‌سینک، ترتیب پایه‌ها را با نقشه مدار و نمونه قطعه تطبیق دهید.
جریان نشتی گیت حداکثر ±100 nA است؛ این مقدار در VGS=±20 V و VDS=0 بیان شده است. ولتاژ آستانه نیز حداقل 1.5 V و حداکثر 3.5 V، در شرایط VDS=10 V و ID=1 mA، اعلام شده است. این شرایط اندازه‌گیری هنگام مقایسه قطعه با نیاز مدار اهمیت دارند.
ولتاژ روشن درین-سورس 11 V معمولی و 13 V حداکثر است که در ID=5 A و VGS=10 V مشخص شده است. همچنین ظرفیت ورودی Ciss در ارزیابی مدار درایور گیت و رفتار سوئیچینگ اهمیت دارد؛ مقادیر ثبت‌شده برای آن در VDS=25 V، VGS=0 و فرکانس 1 MHz به‌دست آمده‌اند.
مقادیر حدی باید فقط به‌عنوان حداکثر مطلق در نظر گرفته شوند، نه شرایط کار عادی. حداکثر مطلق ولتاژ درین-سورس 900 V و ولتاژ گیت-سورس ±20 V، هر دو در Ta=25°C، است. حداکثر جریان پیوسته درین 5 A و جریان پالسی درین 10 A نیز در Ta=25°C اعلام شده‌اند. توان تلفاتی حداکثر 150 W در Tc=25°C و دمای بیشینه کانال 150°C هستند.
برای مقایسه مدل‌های مختلف و آشنایی با انواع ماسفت، مشخصات پارت‌نامبر، نوع کانال و پکیج را با نیاز مدار خود تطبیق دهید.
برای استعلام قیمت و موجودی روز 2SK794 با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور نیز از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر موردنیاز را با مشخصات قطعه و طراحی خود تطبیق دهید. کارشناسان فروشگاه می‌توانند پیش از سفارش، مشخصات پکیج و ترتیب پایه‌ها را نیز بررسی کنند. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران، امکان پیگیری حضوری سفارش را فراهم می‌کند.
اگر برای سوئیچینگ ولتاژ بالا، رگولاتور سوئیچینگ یا درایو موتور به یک ماسفت کانال N نیاز دارید، این قطعه را بر اساس شرایط واقعی مدار، جریان موردنیاز و آرایش پایه‌ها بررسی کنید. برای دریافت قیمت، موجودی، تعداد قابل تأمین یا پیش‌فاکتور، درخواست خود را برای توکل الکترونیک ارسال کنید.
این قطعه یک ماسفت سیلیکونی کانال N با ساختار π-MOS است و برای سوئیچینگ ولتاژ بالا، رگولاتورهای سوئیچینگ و راه‌اندازی موتور در نظر گرفته شده است.
پایه 1 گیت، پایه 2 درین/هیت‌سینک و پایه 3 سورس است. پیش از مونتاژ، این ترتیب را با نقشه برد و پکیج موجود تطبیق دهید.
خیر. ولتاژ 900 V به‌عنوان ولتاژ شکست و 5 A به‌عنوان حداکثر مطلق جریان پیوسته اعلام شده‌اند. استفاده واقعی باید با شرایط مدار و محدودیت‌های طراحی تعیین شود.
| Part Number | 2SK794 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 5 A |
