2N3909 یک JFET کانال P از نوع depletion است و برای کاربردهای تقویت‌کننده JFET مشخص شده است. هنگام انتخاب این قطعه، نوع کانال، پکیج، آرایش پایه‌ها و شرایط آزمون مشخصات الکتریکی را باید در نظر گرفت.
برای مقایسه با انواع ماسفت، توجه به نام دقیق قطعه و تطبیق آن با شماتیک مدار پیش از نصب یا سفارش ضروری است. مشخصات زیر برای ارزیابی اولیه این قطعه در مدارهای تقویت‌کننده و طراحی‌های فرکانسی قابل استفاده هستند.
مهم‌ترین اطلاعات فنی در جدول زیر آمده است. مقادیر الکتریکی همراه با شرایط آزمون درج شده‌اند تا با مشخصات مدار اشتباه نشوند.
| پارامتر | مقدار یا توضیح |
|---|---|
| نوع کانال | P-channel، depletion |
| کاربرد عملکردی | JFET amplifiers |
| پکیج | TO-72 / TO-206AF، Case 20-03 Style 5 |
| جریان درین با گیت صفر | حداقل −0.3 تا حداکثر −15 mAdc؛ در VDS = −10 Vdc و VGS = 0 |
| ادمیتانس انتقالی در 1.0 kHz | حداقل 1000 تا حداکثر 5000 μmhos؛ در VDS = −10 Vdc و VGS = 0 |
| ظرفیت ورودی | حداکثر 32 pF؛ در 1.0 MHz، با VDS = −10 Vdc و VGS = 0 |
جریان درین با ولتاژ گیت صفر، در شرایط VDS = −10 Vdc و VGS = 0، از حداقل −0.3 تا حداکثر −15 mAdc مشخص شده است. ولتاژ قطع گیت-سورس حداکثر 8.0 Vdc است و این مقدار در VDS = −10 Vdc و ID = 10 μAdc تعیین شده است. ولتاژ گیت-سورس نیز در شرایط VDS = −10 Vdc و ID = 30 μAdc، از 0.3 تا 7.9 Vdc اعلام شده است.
ادمیتانس انتقالی مستقیم در فرکانس 1.0 kHz بین 1000 و 5000 μmhos قرار دارد. در فرکانس 10 MHz، حداقل مقدار ادمیتانس انتقالی 900 μmhos است. ادمیتانس خروجی در فرکانس 1.0 kHz حداکثر 100 μmhos اعلام شده است. این پارامترها برای بررسی رفتار تقویت‌کنندگی و پاسخ فرکانسی، در کنار شرایط واقعی مدار، کاربرد دارند.
ظرفیت انتقال معکوس حداکثر 16 pF است و مانند ظرفیت ورودی در فرکانس 1.0 MHz و با VDS = −10 Vdc و VGS = 0 مشخص شده است. ولتاژ شکست گیت-سورس نیز حداقل 20 Vdc است. جریان معکوس گیت حداکثر 10 nAdc در شرایط آزمون 25°C و حداکثر 1.0 μAdc در 100°C مشخص شده است.

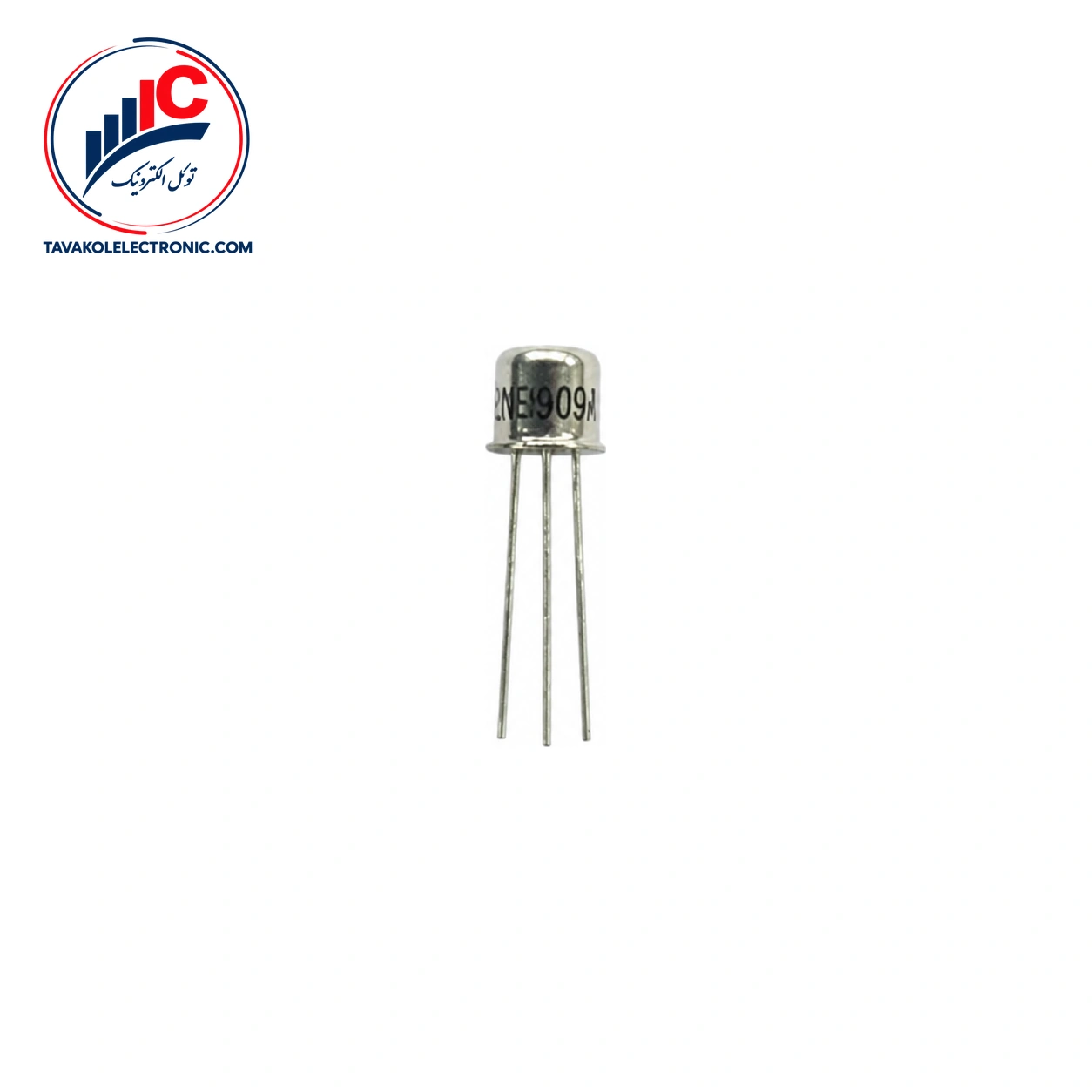

این قطعه در پکیج TO-72 ارائه میشود که با TO-206AF و Case 20-03, Style 5 نیز شناخته شده است. ترتیب پایه‌ها به شکل زیر است:
– پایه 1: Source – پایه 2: Gate – پایه 3: Drain – پایه 4: Case
پیش از نصب، شماره پایه‌ها و جهت قرارگیری بدنه را با برد و شماتیک مدار تطبیق دهید. همچنین مقادیر آزمون را با شرایط کاری مدار مقایسه کنید؛ ولتاژها و جریان‌های درج‌شده در جدول الزاماً مقدار ثابت برای همه شرایط بهره‌برداری نیستند.
حداکثر مطلق ولتاژ درین-سورس −20 Vdc است و نباید به‌عنوان مشخصه کار عادی در نظر گرفته شود. توان تلفاتی کل نیز در TA = 25°C حداکثر 300 mW است و بالاتر از 25°C با نرخ 2.0 mW/°C کاهش می‌یابد.
برای خرید 2N3909 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
هنگام ثبت درخواست، تعداد موردنیاز و شرایط تحویل را اعلام کنید تا وضعیت تأمین بررسی شود. امکان بررسی پارت‌نامبر قبل از سفارش نیز وجود دارد. توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد.
این مدل یک JFET کانال P از نوع depletion است و برای کاربردهای تقویت‌کننده JFET مشخص شده است.
پکیج TO-72 یا TO-206AF، Case 20-03 Style 5 است. پایه 1 Source، پایه 2 Gate، پایه 3 Drain و پایه 4 Case است.
2N3909 یک JFET کانال P با پکیج TO-72، آرایش پایه مشخص و پارامترهای تعریف‌شده برای ادمیتانس و ظرفیت‌های ورودی و انتقال معکوس است. برای سفارش، تعداد موردنیاز و شرایط تحویل را ارسال کنید تا قیمت و موجودی روز اعلام شود. تطبیق پارت‌نامبر، پکیج و پایه‌ها را پیش از سفارش انجام دهید.
| Part Number | 2N3909 |
|---|---|
| پکیج | TO-72 |
| Channel Type | P-Channel |
