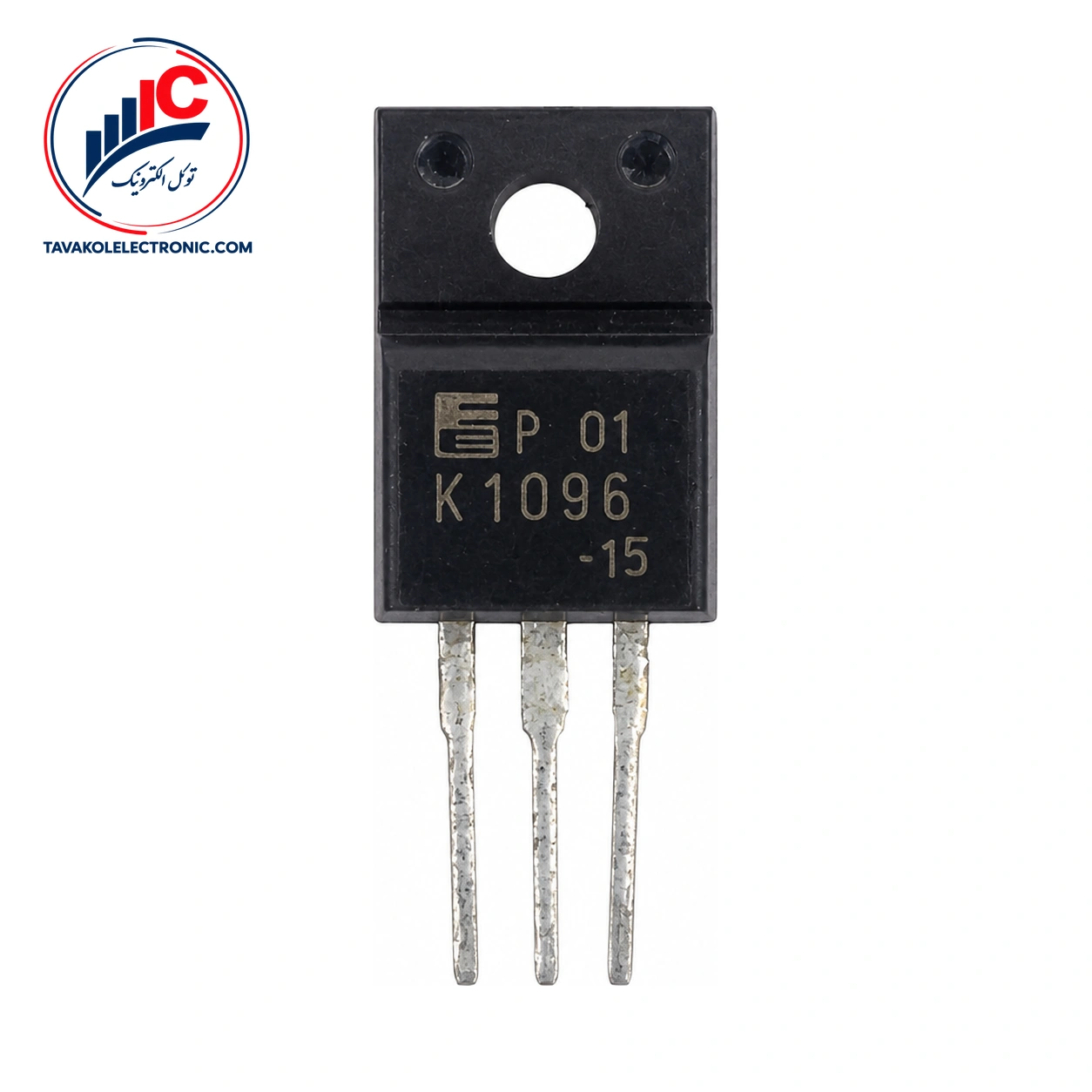

ماسفت 2SK1096

ویژگی‌ها
Part Number2SK1096
پکیجTO-220F
Channel TypeN-Channel
مشخصات فنیVDS: 60 V, ID: 13 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK1096

این ماسفت یک ترانزیستور ماسفت کانال N از برند ISC است که در پکیج TO-220F عرضه می‌شود. این قطعه برای کاربردهایی مانند درایو موتور، مبدل DC-DC، سوئیچ قدرت و درایو سلونوئید معرفی شده است. هنگام انتخاب، نوع کانال، شرایط مدار، ولتاژ و جریان موردنیاز و همچنین روش نصب باید با طراحی شما تطبیق داشته باشد.

این ماسفت برای مدارهایی مناسب است که به یک قطعه کانال N در بخش سوئیچینگ یا درایو بار نیاز دارند. تصمیم نهایی باید بر اساس شرایط واقعی مدار و مقادیر فنی ثبت‌شده برای قطعه انجام شود، نه فقط نام کاربرد.


مشخصات فنی 2SK1096

پکیج TO-220F امکان بررسی ساده‌تر جانمایی قطعه روی برد را فراهم می‌کند. ترتیب پایه‌ها در این پکیج، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از مونتاژ، این ترتیب را با مسیرهای PCB یا مدار موجود تطبیق دهید.

مهم‌ترین مشخصات قابل استفاده برای بررسی اولیه در جدول زیر آمده است:

مشخصه مقدار
نوع قطعه ماسفت کانال N
پکیج TO-220F
ولتاژ شکست درین-سورس حداقل 60 V؛ در VGS=0 و ID=1.0 mA
جریان درین با ولتاژ گیت صفر حداکثر 500 µA؛ در VDS=60 V و VGS=0 V
ولتاژ آستانه گیت 1.0 تا 2.5 V؛ در ID=1.0 mA
مقاومت روشن درین-سورس حداکثر 0.12 Ω؛ در VGS=10 V و ID=7.0 A

ولتاژ آستانه گیت 2SK1096 در بازه 1.0 تا 2.5 V مشخص شده و این مقدار فقط در شرایط آزمون اعلام‌شده معنا دارد. همچنین مقاومت روشن حداکثر 0.12 Ω در VGS برابر 10 V و ID برابر 7.0 A تعریف شده است؛ بنابراین مقایسه آن با قطعات دیگر باید با توجه به همین شرایط انجام شود.

پایه‌های 2SK1096 در پکیج TO-220F

برای این قطعه، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. تطبیق پایه‌ها پیش از نصب، به‌ویژه هنگام جایگزینی قطعه روی برد موجود، اهمیت دارد.


کاربرد و نکات انتخاب ماسفت 2SK1096

این ماسفت برای بررسی در مدارهای درایو موتور، مبدل DC-DC، سوئیچ قدرت و درایو سلونوئید کاربرد دارد. در انتخاب قطعه، ولتاژ مدار، جریان بار، ولتاژ فرمان گیت و شرایط دفع حرارت را هم‌زمان با نیاز طراحی مقایسه کنید.

ولتاژ شکست درین-سورس حداقل 60 V است؛ این مشخصه با VGS=0 و ID=1.0 mA اندازه‌گیری شده است. مقدار 60 V در بخش حداکثر مطلق نیز به‌عنوان حد مجاز مطرح می‌شود و نباید آن را ولتاژ کاری عادی یا حاشیه ایمنی طراحی در نظر گرفت. ولتاژ پیوسته گیت-سورس نیز حداکثر ±20 V و از نوع محدودیت مطلق است.

جریان پیوسته 13 A، جریان تک‌پالس 52 A و توان تلفاتی 30 W نیز رتبه‌بندی‌های حداکثر مطلق هستند؛ به‌ترتیب برای شرایط اعلام‌شده در داده‌ها، تک‌پالس و TC=25°C. این مقادیر پیشنهاد کارکرد دائمی بدون بررسی مدار و حرارت نیستند. مقاومت حرارتی حداکثر اتصال به بدنه 4.17 °C/W است و دمای پیوند در محدوده حداکثر مطلق تا 150°C ذکر شده است.

برای بررسی گزینه‌های بیشتر در دسته انواع ماسفت، مشخصات هر قطعه را جداگانه با مدار و پکیج موردنیاز مقایسه کنید.


قیمت و خرید ماسفت 2SK1096

برای خرید 2SK1096 از توکل الکترونیک می‌توانید استعلام قیمت و موجودی روز دریافت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر، پکیج TO-220F و ترتیب پایه‌ها را با نیاز مدار خود بررسی کنید. برای خرید حضوری نیز امکان مراجعه به بازار جمهوری تهران وجود دارد.


سؤالات متداول درباره 2SK1096

2SK1096 چه نوع قطعه‌ای است؟

این ماسفت یک ماسفت ترانزیستوری کانال N است و برای درایو موتور، مبدل DC-DC، سوئیچ قدرت و درایو سلونوئید معرفی شده است.

پکیج و ترتیب پایه 2SK1096 چیست؟

پکیج قطعه TO-220F است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس محسوب می‌شود. پیش از نصب، ترتیب پایه‌ها را با طراحی برد تطبیق دهید.


جمع‌بندی و سفارش 2SK1096

این ماسفت یک ماسفت کانال N با پکیج TO-220F، مقاومت روشن حداکثر 0.12 Ω در شرایط آزمون مشخص و کاربردهای تعریف‌شده در مدارهای سوئیچینگ و درایو است. برای سفارش، پارت‌نامبر و مشخصات موردنیاز مدار را بررسی کنید و برای استعلام قیمت، موجودی روز یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.
