ماسفت این ماسفت از محصولات Vishay / Siliconix، یک ماسفت کانال N با شارژ گیت کاهش‌یافته و سوئیچینگ سریع است. این قطعه در پکیج SO-8 عرضه میشود و برای انتخاب آن باید نوع کانال، شرایط درایو گیت، ولتاژ مدار و پارت‌نامبر دقیق را در کنار یکدیگر بررسی کرد.
این ماسفت برای مدارهایی مناسب است که در آن‌ها شارژ گیت و رفتار سوئیچینگ اهمیت دارد. شارژ گیت کل در شرایط آزمون مشخص، 18 nC به‌صورت تیپیکال و 27 nC به‌صورت حداکثری است. مقاومت داخلی گیت نیز در فرکانس 5 MHz و با VGS = 0.1 V، حداقل 0.5 Ω، تیپیکال 1.4 Ω و حداکثر 2.4 Ω اعلام شده است.
پکیج SO-8 باید با فضای برد و الگوی پایه‌های مدار مقایسه شود. نام مشابه یا نزدیک در بازار به‌تنهایی برای جایگزینی کافی نیست؛ تطبیق شماره قطعه و مشخصات الکتریکی پیش از سفارش اهمیت دارد.
| پارامتر | مقدار و شرایط آزمون |
|---|---|
| نوع کانال | N-Channel |
| پکیج | SO-8 |
| ولتاژ شکست Drain-Source | حداقل 60 V؛ VGS = 0 V و ID = 250 µA |
| مقاومت روشن Drain-Source | حداکثر 0.022 Ω؛ VGS = 10 V و ID = 6.0 A |
| شارژ گیت کل | 18 nC تیپیکال، 27 nC حداکثر |
مقاومت روشن Drain-Source در VGS = 10 V و ID = 6.0 A، حداکثر 0.022 Ω است. در سطح درایو پایین‌تر، یعنی VGS = 4.5 V و ID = 5.1 A، این مقدار حداکثر 0.031 Ω اعلام شده است. بنابراین سطح ولتاژ گیت باید با نیاز مدار هماهنگ باشد و نمی‌توان مقدار مقاومت روشن را بدون توجه به شرایط آزمون مقایسه کرد.
ولتاژ آستانه گیت در شرایط VDS = VGS و ID = 250 µA، حداقل 1 V است. این مقدار به‌تنهایی بیانگر ولتاژ مناسب برای روشن‌کردن کامل قطعه در هر مدار نیست و انتخاب درایو گیت باید بر اساس شرایط واقعی طراحی انجام شود.
زمان تأخیر روشن‌شدن در شرایط VDD = 30 V، RL = 30 Ω، ID تقریباً 1 A، VGEN = 10 V و Rg = 6 Ω، برابر 10 ns تیپیکال و 20 ns حداکثر است. زمان تأخیر خاموش‌شدن نیز در همین شرایط 25 ns تیپیکال و 50 ns حداکثر اعلام شده است.
مقدار 60 V برای ولتاژ Drain-Source به‌عنوان حداقل ولتاژ شکست در شرایط مشخص آزمون آمده است. همچنین ±20 V برای ولتاژ Gate-Source یک حد مجاز مطلق است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. جریان 40 A نیز حد مطلق پالسی است؛ جریان پیوسته در حالت پایدار، طبق محدودیت اعلام‌شده، 6.0 A در شرایط مشخص است.
برای خرید ماسفت، پارت‌نامبر دقیق، تعداد موردنیاز و اطلاعات پکیج را اعلام کنید تا وضعیت موجودی و شرایط تأمین بررسی شود. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.
بله. این قطعه یک ماسفت کانال N با شارژ گیت کاهش‌یافته و سوئیچینگ سریع است و در پکیج SO-8 عرضه میشود.
پکیج این ماسفت SO-8 است. پیش از نصب یا جایگزینی، الگوی پایه‌ها و مشخصات قطعه قبلی را با طراحی مدار مقایسه کنید.
خیر. 40 A به‌عنوان جریان Drain پالسی و در چارچوب حد مطلق بیان شده است. این مقدار نباید بدون بررسی شرایط مدار، حرارت و روش کار به‌عنوان جریان پیوسته عادی استفاده شود.
SI4850EY یک ماسفت N-Channel در پکیج SO-8 است که شارژ گیت پایین، سوئیچینگ سریع و مقاومت روشن مشخصی دارد. برای انتخاب نهایی، ولتاژ و جریان مدار، سطح درایو گیت، مقاومت روشن، زمان‌های تأخیر و حدود مطلق را با نیاز طراحی مقایسه کنید.
برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.
| Part Number | SI4850EY |
|---|---|
| پکیج | SO-8 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 8.5 A |

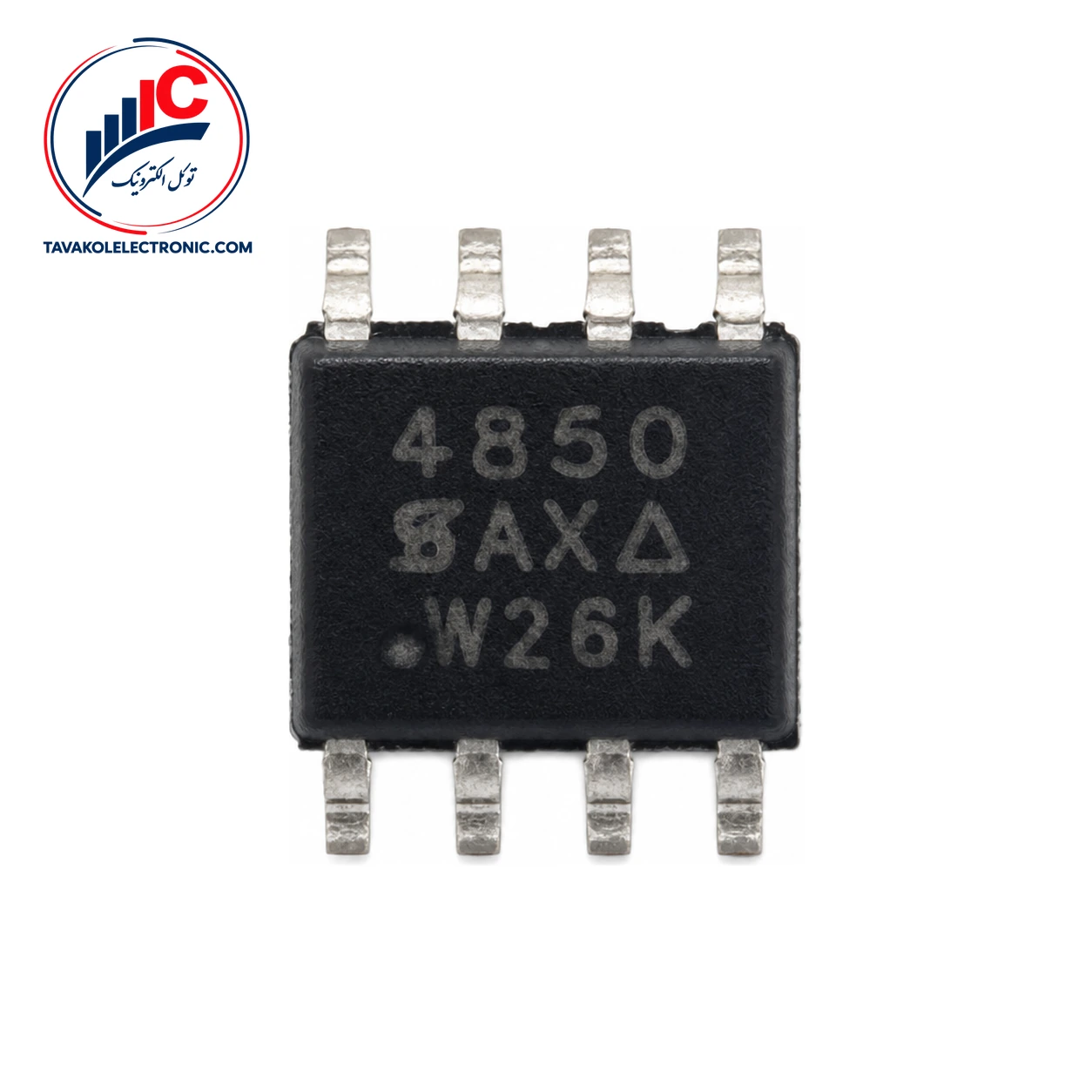

ماسفت SI4850EY
