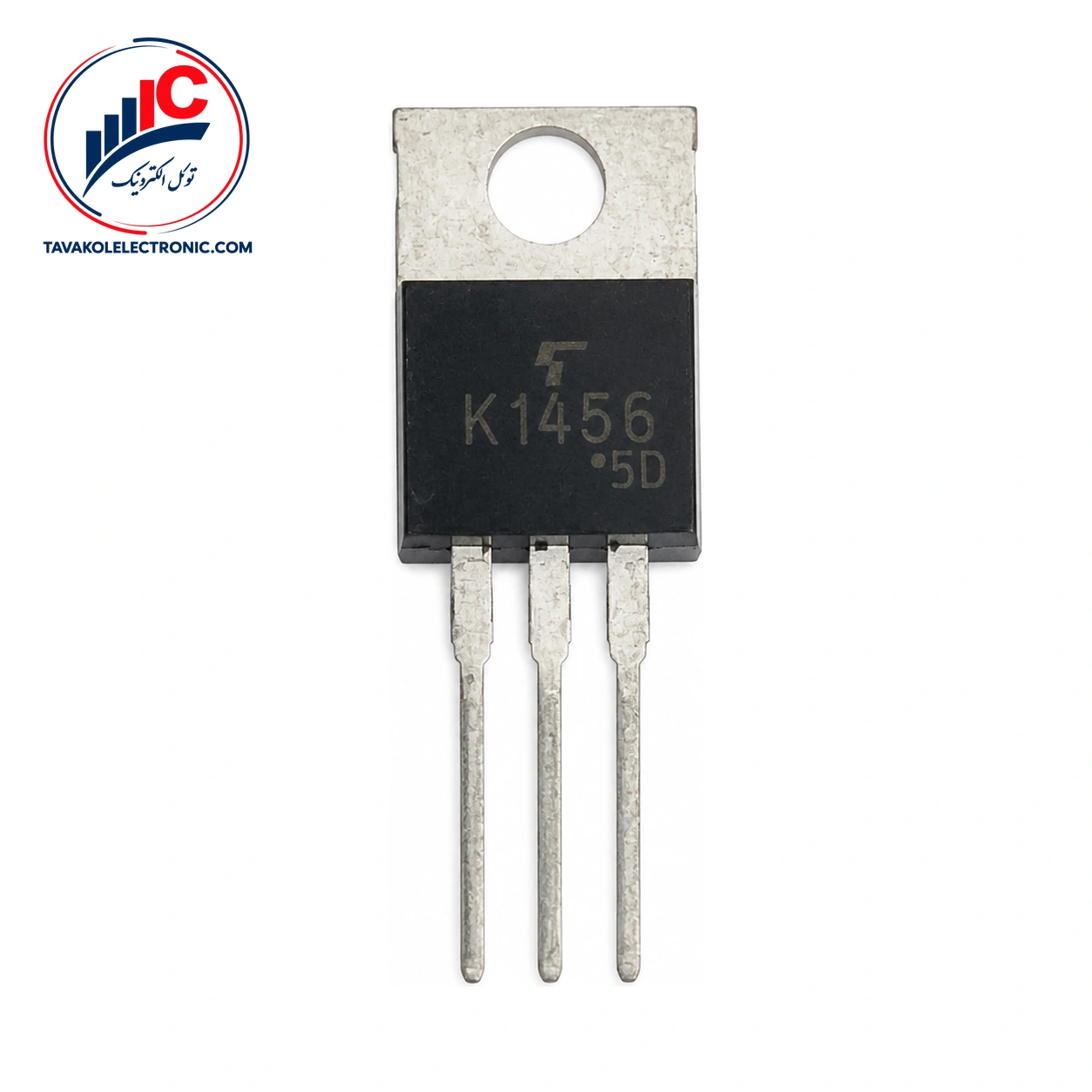

ماسفت 2SK1456 یک ترانزیستور ماسفت کانال N از تولیدکننده Inchange Semiconductor است و در پکیج TO-220C عرضه میشود. این قطعه برای مدارهایی مناسب است که به سوئیچینگ ولتاژ بالا و سرعت سوئیچینگ مناسب نیاز دارند. پکیج و آرایش پایه‌ها از مهم‌ترین مواردی هستند که باید برای تطبیق با برد و مدار بررسی شوند.
از کاربردهای این قطعه می‌توان به منابع تغذیه سوئیچینگ آفلاین، سامانه‌های UPS، کنترل موتورهای AC و DC، راه‌انداز رله و راه‌انداز سلونوئید اشاره کرد.
این قطعه از نوع N-channel است. در پکیج TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. هنگام نصب یا جایگزینی، تطبیق شماره پایه‌ها را حتماً بررسی کنید؛ به‌ویژه اگر قطعه قبلی آرایش پایه متفاوتی داشته باشد.
ولتاژ شکست درین-سورس این ماسفت حداقل 900V است و در شرایط VGS=0 و ID=10mA در دمای بدنه 25°C مشخص شده است. این مقدار، مشخصه شکست در شرایط آزمون است و نباید بدون بررسی طراحی، به‌عنوان ولتاژ کاری پیوسته در نظر گرفته شود.
ولتاژ آستانه گیت در شرایط VDS=10V و ID=1mA برابر 2.0V حداقل تا 3.0V حداکثر است. مقاومت درین-سورس در حالت روشن نیز با VGS=10V و ID=1.5A، مقدار معمولی 4.7Ω و حداکثر 6.0Ω دارد. این اعداد برای ارزیابی افت ولتاژ و تلفات بخش سوئیچینگ مفید هستند، اما نتیجه نهایی به شرایط واقعی مدار و نحوه راه‌اندازی گیت وابسته است.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel | ترانزیستور ماسفت |
| پکیج | TO-220C | پایه 1: Gate، پایه 2: Drain، پایه 3: Source |
| ولتاژ شکست درین-سورس | حداقل 900V | VGS=0، ID=10mA، TC=25°C |
| ولتاژ آستانه گیت | 2.0 تا 3.0V | VDS=10V، ID=1mA |
| مقاومت حالت روشن | 4.7Ω معمولی، 6.0Ω حداکثر | VGS=10V، ID=1.5A |
زمان خیز و زمان افت هر دو به‌صورت معمولی 25ns و زمان روشن‌شدن معمولی 40ns است. زمان خاموش‌شدن معمولی نیز 160ns اعلام شده است. این زمان‌ها در VGS=10V، ID=1.5A و RL=50Ω در دمای بدنه 25°C اندازه‌گیری شده‌اند.
ولتاژ مستقیم دیود این قطعه حداکثر 1.8V، در شرایط IF=3A و VGS=0 است. این مشخصه می‌تواند در بررسی مسیرهای جریان و رفتار دیود داخلی مدار مفید باشد.
برای خرید این ماسفت از توکل الکترونیک، ابتدا پارت‌نامبر 2SK1456 و پکیج TO-220C را با نیاز مدار خود تطبیق دهید. قیمت و موجودی روز ممکن است بر اساس تعداد سفارش تغییر کند؛ امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد.
توکل الکترونیک امکان دریافت پیش‌فاکتور، بررسی پارت‌نامبر قبل از سفارش و ضمانت اصالت کالا را ارائه می‌کند. برای دریافت قیمت، تعداد موردنیاز و شرایط تأمین را اعلام کنید. ارسال به سراسر کشور انجام میشود و امکان مراجعه حضوری در بازار جمهوری تهران نیز وجود دارد. برای مشاهده ماسفتهای مرتبط، میتوانید از دسته‌بندی فروشگاه استفاده کنید.
2SK1456 یک ماسفت ترانزیستوری کانال N است و در پکیج TO-220C عرضه میشود.
در پکیج اعلام‌شده، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، آرایش پایه‌ها را با برد و قطعه جایگزین مقایسه کنید.
این مقدار به‌عنوان حداقل ولتاژ شکست درین-سورس در شرایط آزمون مشخص شده است، نه یک توصیه برای ولتاژ کاری پیوسته. انتخاب نهایی باید با توجه به طراحی مدار و شرایط واقعی انجام شود.
اگر به یک ماسفت کانال N در پکیج TO-220C برای منابع تغذیه سوئیچینگ، UPS، کنترل موتور، راه‌انداز رله یا سلونوئید نیاز دارید، 2SK1456 می‌تواند یکی از گزینه‌های بررسی در طراحی شما باشد. پیش از ثبت سفارش، نوع کانال، آرایش پایه‌ها و شرایط ولتاژ و جریان مدار را بررسی کنید. برای استعلام قیمت و موجودی روز یا ثبت سفارش، اطلاعات پارت‌نامبر و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK1456 |
|---|---|
| پکیج | TO-220C |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 3 A |
ماسفت 2SK1456
