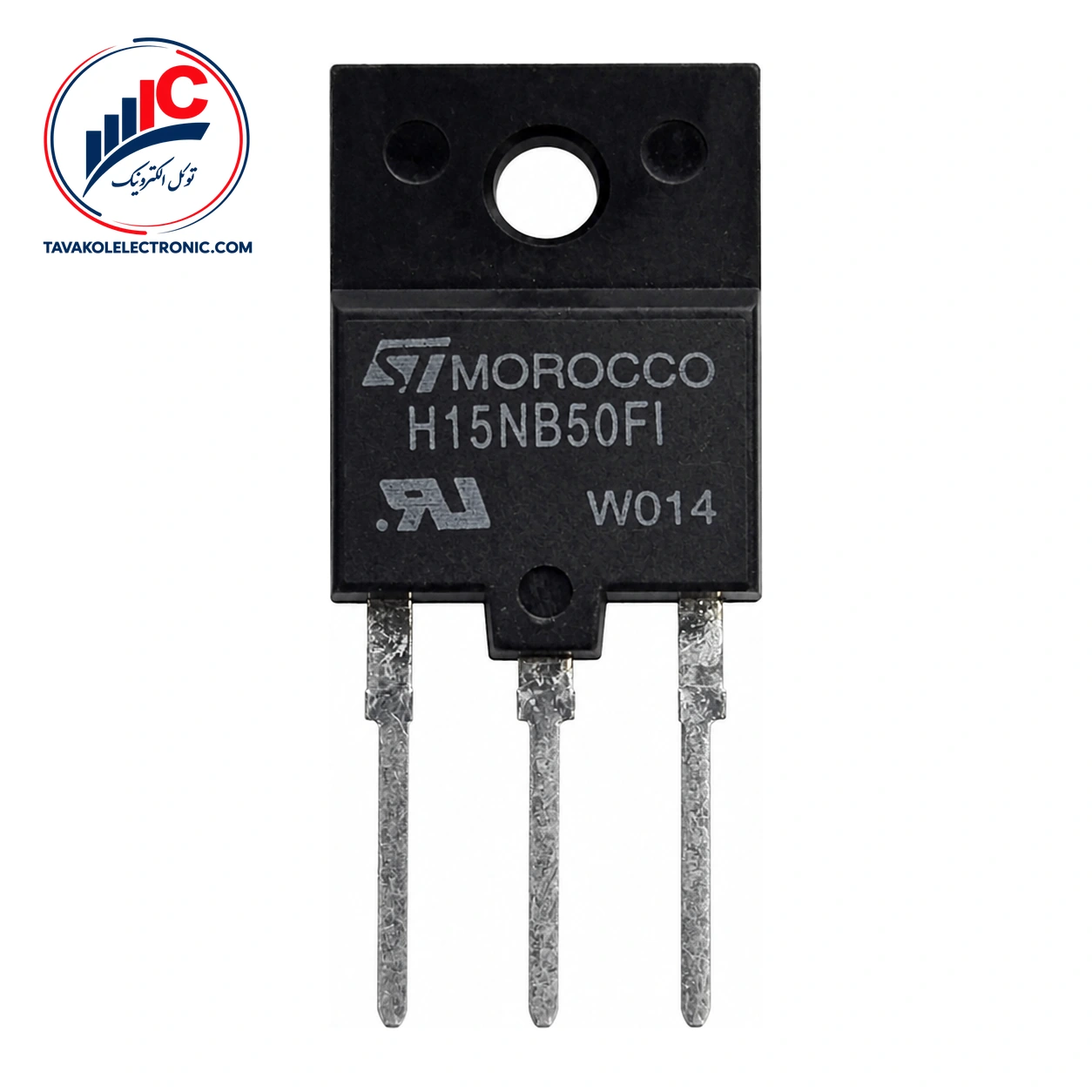

ماسفت STH15NB50FI از محصولات STMicroelectronics و یک ماسفت قدرت کانال N است. این قطعه برای سوئیچینگ جریان‌بالا و سرعت‌بالا طراحی شده و در کاربردهایی مانند منابع تغذیه سوئیچینگ و مبدل‌های DC-AC به کار می‌رود. پکیج این مدل ISOWATT218 است؛ بنابراین تطبیق نوع نصب و پکیج با مدار، پیش از سفارش اهمیت دارد.
این ماسفت برای مدارهای قدرتی مناسب است که در آن‌ها نوع کانال، مشخصات گیت و رفتار سوئیچینگ اهمیت دارد. کاربردهای اعلام‌شده برای آن شامل منابع تغذیه سوئیچینگ، مبدل‌های DC-AC تجهیزات جوشکاری، UPS و درایوهای موتور است.
– نوع کانال: N-channel – پکیج: ISOWATT218 – کاربرد: سوئیچینگ جریان‌بالا و سرعت‌بالا – مقاومت روشن استاتیک: 0.33 اهم معمولی و 0.36 اهم حداکثر – شارژ کل گیت: 60 نانوکولن معمولی و 80 نانوکولن حداکثر
مقاومت روشن استاتیک با شرایط VGS = 10 V و ID = 7.5 A و در آزمون پالسی گزارش شده است. بنابراین، مقایسه این مقدار با قطعات دیگر باید با توجه به شرایط آزمون انجام شود.
مهم‌ترین مشخصات قابل استفاده برای بررسی اولیه در جدول زیر آمده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel | — |
| پکیج | ISOWATT218 | مدل موردنظر |
| مقاومت روشن استاتیک | 0.33 typ. / 0.36 max. Ω | VGS = 10 V، ID = 7.5 A، آزمون پالسی |
| ولتاژ آستانه گیت | 3 min. / 4 typ. / 5 max. V | VDS = VGS، ID = 250 µA، آزمون پالسی |
| شارژ کل گیت | 60 typ. / 80 max. nC | VDD = 400 V، ID = 15 A، VGS = 10 V |
| زمان روشن‌شدن | 24 typ. / 34 max. ns | VDD = 250 V، ID = 7.5 A، RG = 4.7 Ω، VGS = 10 V |
ظرفیت ورودی این مدل 2600 پیکوفاراد به‌صورت معمولی و 3400 پیکوفاراد حداکثر است. این مقدار در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اندازه‌گیری شده است. زمان خیز نیز 14 نانوثانیه معمولی و 20 نانوثانیه حداکثر گزارش شده و شرایط آن RG = 4.7 Ω و VGS = 10 V است.
ولتاژ آستانه گیت بین 3 ولت حداقل، 4 ولت معمولی و 5 ولت حداکثر بیان شده است.
STH15NB50FI برای سوئیچینگ جریان‌بالا و سرعت‌بالا در نظر گرفته شده است. استفاده در منابع تغذیه سوئیچینگ و مبدل‌های DC-AC، از جمله مبدل‌های تجهیزات جوشکاری، UPS و درایوهای موتور، در محدوده کاربردهای اعلام‌شده آن قرار می‌گیرد.
ولتاژ درین-سورس 500 V، جریان درین پیوسته 10.5 A در دمای بدنه 25 °C و 6.6 A در دمای بدنه 100 °C، همگی حداکثر مطلق هستند. ولتاژ گیت-سورس نیز ±30 V به‌عنوان حداکثر مطلق مشخص شده است. حداکثر دمای پیوند کاری نیز 150 °C است.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. سفارش‌ها با ضمانت اصالت کالا انجام می‌شوند.
پیش از ثبت سفارش، شماره فنی و پکیج ISOWATT218 را با نیاز مدار تطبیق دهید. برای خرید ماسفت میتوانید مشخصات موردنیاز را با کارشناسان توکل الکترونیک بررسی کنید. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز امکان‌پذیر است.
STH15NB50FI یک ماسفت قدرت کانال N از STMicroelectronics با پکیج ISOWATT218 است که برای سوئیچینگ جریان‌بالا و سرعت‌بالا، منابع تغذیه سوئیچینگ و مبدل‌های DC-AC کاربرد دارد. مقاومت روشن، شارژ گیت، ظرفیت ورودی و زمان‌های سوئیچینگ از مشخصات مهم آن برای مقایسه و انتخاب هستند.
برای ثبت سفارش، شماره فنی و پکیج را با مدار خود تطبیق دهید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام کنید.
این محصول یک ماسفت قدرت کانال N از شرکت STMicroelectronics است و برای سوئیچینگ جریان‌بالا و سرعت‌بالا استفاده میشود.
پکیج قطعه ISOWATT218 است.
این ماسفت برای منابع تغذیه سوئیچینگ و مبدل‌های DC-AC در تجهیزات جوشکاری، UPS و درایوهای موتور مناسب است.
| Part Number | STH15NB50FI |
|---|---|
| پکیج | ISOWATT218 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 10.5 A |
ماسفت STH15NB50FI
