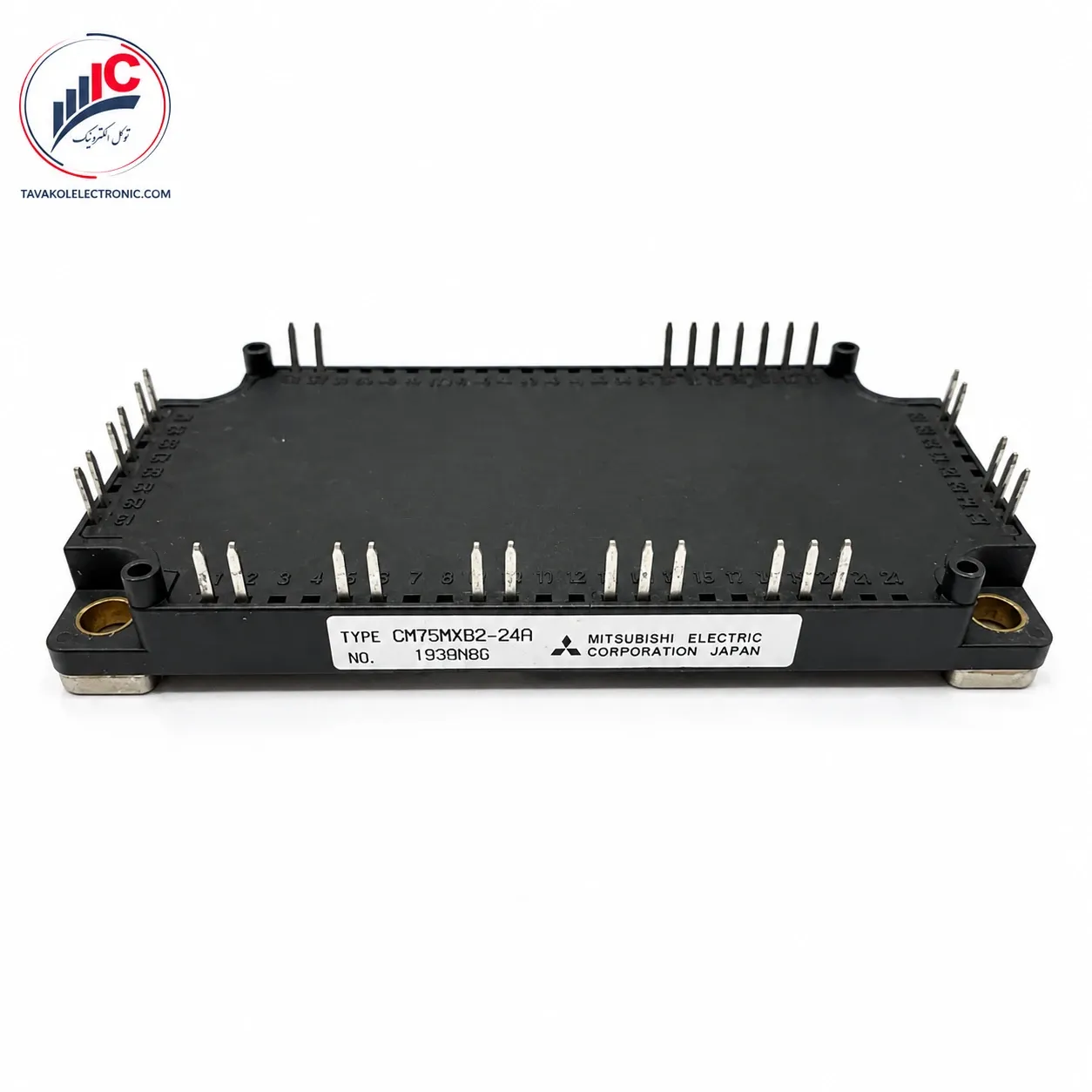

در نسل جدید اتوماسیون صنعتی و فرآیند تعمیرات درایوهای پیشرفته، تمایل مهندسان به سمت پکیجهای فشرده نیمههادی است که کل مدار قدرت را روی یک تراشه مجتمع کرده و مستقیم روی برد الکترونیکی لحیم شوند. ماژول آیجیبیتی CM75MXB2-24A ساخت شرکت اصیل میتسوبیشی (Mitsubishi Electric) ژاپن، یک نمونه بارز از این مهندسی پیشرفته است که در کلاس ولتبالای 1200V و جریان نامی 75A طراحی و به لایه مهار قدرت صنایع تزریق شده است.
معماری داخلی ماژول CM75MXB2-24A بر پایه توپولوژی استراتژیک CIB استوار است. این پکیج هوشمند شامل یک پل یکسوساز ۳ فاز در ورودی (Converter)، یک پل اینورتر ۶ تایی سهفاز در خروجی (Inverter) و یک سوئیچ آیجیبیتی مستقل به همراه دیود برای مدار کلاچ و ترمز دینامیکی (Brake) است که مجموعاً یک آرایش ۷ تایی قدرت را پدید آوردهاند. علاوه بر این، یک سنسور دمایی مینیاتوری NTC در قلب پکیج تعبیه شده تا دمای سیلیکون را لحظه به لحظه به میکروکنترلر گزارش کند. پکیج سری NX این قطعه با پایههای سوزنی (Solder Pins) به شکل چشمگیری حجم و هزینه شاسیسازی اینورتر را کاهش میدهد. خرید CM75MXB2-24A انتخابی ایدهآل برای بردهای مدرن صنعتی است.
مشخصات کلیدی و پارامترهای الکتریک قدرت این ماژول مجتمع بر اساس مستندات رسمی مکتوب و تصویر پلاک قطعه در جدول ساختاریافته زیر گردآوری شده است:
| بخشهای مدار قدرت و پارامترها | نماد | مقادیر مستند تراشه | توضیحات مهندسی کاتالوگ |
| کد فنی کانون کالا | مدل | CM75MXB2-24A | پارتنامبر پکیج مجتمع سری NX میتسوبیشی |
| ولتاژ کلکتور – امیتر مجاز | VCES | 1200V | حداکثر ولتاژ سدکننده بخش اینورتر و ترمز |
| جریان مداوم کلکتور اینورتر | IC | 75A | جریان نامی دائمکار بخش اینورتر در دمای کاری |
| جریان پالسی کلکتور خروجی | ICRM | 150A | حداکثر جریان مجاز در پالسهای فرکانسی کوتاه |
| توان تلفات حرارتی کل (هر IGBT) | PC | 500W | توان حرارتی مجاز برای دفع ایده آل از بیسپلیت |
| ولتاژ مجاز معکوس دیودهای ورودی | VRRM | 1600V | ولتاژ آستانه سدکننده دیودهای پل یکسوساز |
| جریان دیود خروجی یکسوساز | Io | 75A | جریان دائمکار مجاز بخش کانورتر ۳ فاز |
| جریان کلکتور بخش ترمز | IC | 50A | جریان نامی سوئیچ آیجیبیتی چاپر ترمز |
| سنسور دمای داخلی | NTC | دارای ترمیستور | سنسور آنلاین پایش دمای لایه سیلیکونی |
| ولتاژ تست ایزولاسیون بدنه | Viso | 2500V | تست عایقبندی AC به مدت ۱ دقیقه پینها به کفی |
تجمیع تمام بخشهای اصلی یک درایور قدرت در پکیج سوزنی CM75MXB2-24A، این کالا را به یک قطعه کلیدی در دستگاههای زیر تبدیل کرده است:
سرو آمپلیفایرهای پیشرفته (Servo Amplifiers): راهاندازی و کنترل موقعیت فوقدقیق موتورهای سنکرون در ماشینآلات CNC و رباتهای خطوط مونتاژ.
اینورترهای مینیاتوری و کامپکت (VFD): ساخت و تعمیر درایوهای فشرده کامپکت کارخانهای که فضای نصب بسیار محدودی دارند.
بردهای کنترل پمپ و فن صنعتی: راهاندازی بهینه سیستمهای تهویه مطبوع بزرگ و پمپهای انتقال سیالات با راندمان بالا.
| بخشهای مدار قدرت و پارامترها | نماد | مقادیر مستند تراشه | توضیحات مهندسی کاتالوگ |
| کد فنی کانون کالا | مدل | CM75MXB2-24A | پارتنامبر پکیج مجتمع سری NX میتسوبیشی |
| ولتاژ کلکتور – امیتر مجاز | VCES | 1200V | حداکثر ولتاژ سدکننده بخش اینورتر و ترمز |
| جریان مداوم کلکتور اینورتر | IC | 75A | جریان نامی دائمکار بخش اینورتر در دمای کاری |
| جریان پالسی کلکتور خروجی | ICRM | 150A | حداکثر جریان مجاز در پالسهای فرکانسی کوتاه |
| توان تلفات حرارتی کل (هر IGBT) | PC | 500W | توان حرارتی مجاز برای دفع ایده آل از بیسپلیت |
| ولتاژ مجاز معکوس دیودهای ورودی | VRRM | 1600V | ولتاژ آستانه سدکننده دیودهای پل یکسوساز |
| جریان دیود خروجی یکسوساز | Io | 75A | جریان دائمکار مجاز بخش کانورتر ۳ فاز |
| جریان کلکتور بخش ترمز | IC | 50A | جریان نامی سوئیچ آیجیبیتی چاپر ترمز |
| سنسور دمای داخلی | NTC | دارای ترمیستور | سنسور آنلاین پایش دمای لایه سیلیکونی |
| ولتاژ تست ایزولاسیون بدنه | Viso | 2500V | تست عایقبندی AC به مدت ۱ دقیقه پینها به کفی |
۱. کاهش قطعات جانبی روی برد (Compact CIB): این ماژول به تنهایی کار یک پل دیود کامل، یک آیجیبیتی دوبل ترمز و یک ماژول ششتایی اینورتر را انجام میدهد. این یعنی خلوت شدن بورد، کاهش مسیرهای مسی پرنویز و ارزانتر شدن هزینه مونتاژ.
۲. پایههای سوزنی مستقیم (Solder Pins): حذف ترمینالهای پیچی بزرگ و جایگزینی آنها با پینهای لحیمی در مدل CM75MXB2-24A، به طراحان اجازه میدهد تا قطعه را مستقیماً روی فیبر مدار چاپی (PCB) نصب کنند که مقاومت مکانیکی بالایی در برابر لرزشهای صنعتی دارد.
۳. حفاظت هوشمند با سنسور NTC: وجود ترمیستور داخلی مانع از سوختن ناگهانی قطعه بر اثر کثیف شدن هیتسینک یا خرابی فن خنککننده میشود و سیستم کنترل میتواند قبل از آسیب، جریان را قطع کند.
💡 نکات کلیدی نصب و لحیمکاری CM75MXB2-24A:
دقت در دمای لحیمکاری پایهها: به دلیل اتصال مستقیم پینهای سوزنی ماژول CM75MXB2-24A به لایههای داخلی نیمههادی، هنگام لحیمکاری بر روی PCB حتماً از هویه با دمای کنترلشده (حداکثر ۲۶۰ درجه سانتیگراد به مدت حداکثر ۱۰ ثانیه) استفاده کنید. حرارت طولانیمدت گیتهای ظریف داخلی را ذوب میکند!
تخت بودن مطلق سطح هیتسینک: کفی مسی این قطعه از نوع Flatbase بسیار دقیق است. قبل از سفت کردن پیچهای کفی، سطح هیتسینک آلومینیومی را کاملاً تمیز و صاف کنید. کوچکترین براده یا ناهمواری باعث ترک خوردن برد یا عدم انتقال حرارت مناسب و سوختن تراشه زیر بار میشود.
موازیسازی پینهای خروجی: در نقشه مدار کاتالوگ این سری تاکید شده که برای پینهای قدرت اصلی، از تمام پایههای موازی همنام روی برد استفاده کنید تا جریان خروجی به طور متوازن تقسیم شده و یک پایه دچار داغی مفرط نشود.
از آنجا که ماژولهای مجتمع ۷ تایی سری NX به دلیل ساختار مینیاتوری خود به شدت تحت استرسهای حرارتی هستند، خرید نمونههای تقلبی یا ریمارک غیراورجینال ریسک بسیار بالایی دارد و میتواند کل بورد اصلی دستگاه را منهدم کند. فروشگاه توکل الکترونیک با تمرکز بر واردات تخصصی قطعات نیمههادی قدرت، اصالت ۱۰۰٪ و سلامت فنی ماژول CM75MXB2-24A ساخت میتسوبیشی ژاپن را برای مهندسان و تعمیرکاران تضمین مینماید.
به دلیل تغییرات مداوم نرخ ارز و موجودی بازار فیزیکی، جهت استعلام قیمت روز ماژول CM75MXB2-24A و دریافت مشاوره مهندسی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس بگیرید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
