ماژول IGBT مدل BSM10GP60

توضیحات

🔴 مشخصات و خرید ماژول BSM10GP60 برند اینفینئون / یوپک

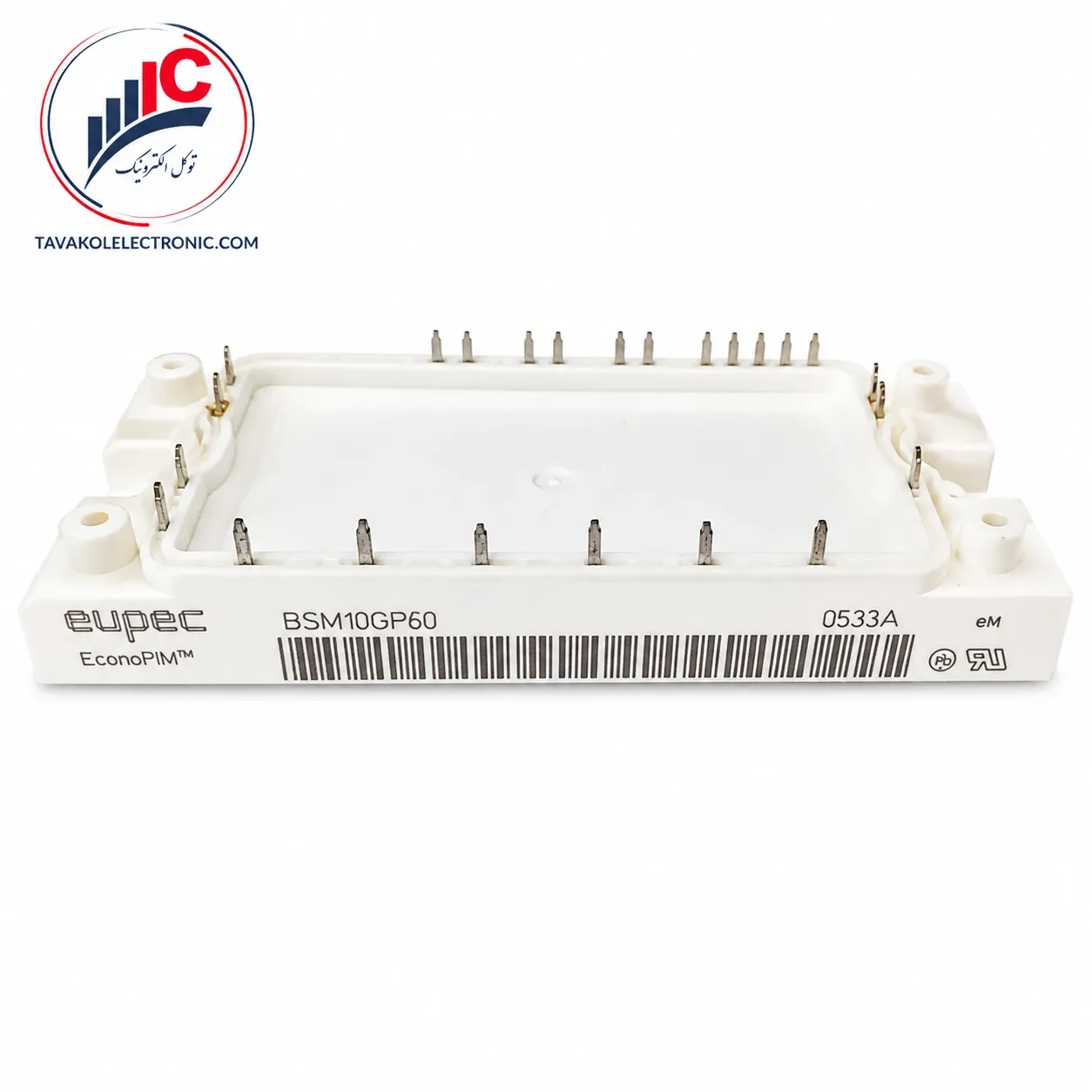

ماژول BSM10GP60 (که در بازار اتوماسیون با نام سری BSM10GP نیز شناخته می‌شود) یک راهکار مجتمع و کامپکت از خانواده نیمه‌هادی‌های مینیاتوری قدرت آلمانی است. این قطعه به دلیل ادغام ساختاری شرکت Eupec در کمپانی بزرگ Infineon، در بازار ایران با هر دو مارک و لوگو یافت می‌شود. این المان سخت‌کار صنعتی در کلاس ولتاژی ۶۰۰ ولت و جریان نامی ۱۰ آمپر طراحی شده است و با وجود ابعاد مینیاتوری پکیج، یک کلاستر کامل هفت‌تایی (PIM) را در خود جای داده است. فروشگاه توکل الکترونیک به عنوان تامین‌کننده تخصصی بازار تهران، اصالت فیزیکی سیلیکون هر دو برند این قطعه را به طور کامل تضمین می‌کند.

📋 جدول مشخصات فنی مستخرج از کاتالوگ رسمی (Technical Data)

🛠️ کاربردهای صنعتی و عمومی

ابعاد مینیاتوری بدنه و ساختار یکپارچه، خرید BSM10GP60 را در بردهای کنترل زیر بسیار رایج کرده است:

• مینی اینورترها و درایوهای کنترل دور: المان سوئیچینگ اصلی در درایوهای تک‌فاز به سه‌فاز کوچک (تا توان تقریبی ۰.۷۵ کیلووات).

• بردهای کنترل چرخ خیاطی صنعتی: مدیریت شتاب و گشتاور دقیق موتورهای AC/DC در تجهیزات کارگاهی نساجی.

• سیستم‌های تهویه مطبوع (HVAC): کنترل دور فن‌ها و کمپرسورهای کم‌توان مینیاتوری در بردهای اینورتر خانگی و صنعتی.

• رباتیک و اتوماسیون آزمایشگاهی: راه‌اندازی بازوهای مکانیکی و کانوایرهای توزیع ظریف.

✨ مزایای رقابتی قطعه (اصالت Infineon و Eupec)

• تجمیع کامل در یک پکیج: قطعه BSM10GP60 با موازی‌سازی بخش یکسوساز دیودی (با تحمل ولتاژ معکوس ۱۶۰۰ ولت در ورودی) و سوئیچ چاپر ترمز در کنار اینورتر، نیاز به فضای طراحی روی PCB را به حداقل ممکن رسانده است.

• ولتاژ اشباع ایده آل: ماکزیمم ولتاژ اشباع این تراشه آلمانی تحت ولتاژ گیت ۱۵ ولت، از ۲.۳۵ ولت فراتر نمی‌رود که سبب می‌شود اتلاف توان در فرکانس‌های کلیدزنی استاندارد بسیار ناچیز باشد.

• پایش آنی حرارت: وجود مقاومت NTC داخلی با توان نامی ۲۰ میلی‌وات به سیستم کنترل این امکان را می‌دهد که به طور لحظه‌ای دمای بستر سیلیکون را پایش کرده و از سوختن ماژول جلوگیری کند.

📉 تحلیل مهندسی رفتار تراشه

بر اساس نمودارهای خروجی کاتالوگ رسمی، طراحی گیت ترانزیستورها در ماژول‌های سری BSM10GP60 با هدف بهینه‌سازی سرعت سوئیچینگ بدون افزایش نویز الکترومغناطیسی (EMI) انجام شده است. زمان صعود یا رایز تایم (Rise Time) ترانزیستور در شرایط نامی تنها ۳۰ نانوثانیه است. دیودهای هرزگرد موازی خروجی در این قطعه از نوع فوق‌سریع با بازگشت نرم (Soft Recovery) هستند؛ این ساختار مهندسی باعث می‌شود که در لحظه خاموش شدن ترانزیستور، نوسانات ضربه‌ای شدید (Ringing) روی خطوط گیت ایجاد نشده و بورد در بالاترین سطح پایداری فرکانسی کار کند. بدنه عایق کالا نیز که از بستر سرامیکی $Al_2O_3$ بهره می‌برد، انتقال حرارت یکنواختی را به کفی فلزی قطعه منتقل می‌سازد.

⚠️ نکات کارگاهی نصب

💡 توصیه فنی توکل الکترونیک: طبق نقشه بدنه و پین‌اوت کاتالوگ رسمی ماژول BSM10GP60، اتصال پایه‌ها به صورت لحیم‌کاری مستقیم روی بورد (پین‌های باریک مینیاتوری) انجام می‌شود؛ لذا در زمان مونتاژ و دمونتاژ حتماً از هویه آنتی‌استاتیک (ESD-Safe) استفاده کنید تا گیت‌های حساس قطعه آسیب نبینند. همچنین طبق مشخصات مکانیکی بخش Mechanical properties سند شرکت Eupec، گشتاور اعمالی برای بستن پیچ‌های بدنه به هیت‌سینک دقیقاً ۳ نیوتن‌متر (با تولرانس ۱۰٪) تعیین شده است؛ فشار بیش از این مقدار، قاب پلاستیکی پکیج را دفرمه کرده یا می‌شکند و فشار کمتر از آن، انتقال حرارت کفی به هیت‌سینک را مختل می‌کند. وزن خالص این قطعه معادل ۱۸۰ گرم است.

🛒 استعلام قیمت و خرید (Tavakol Electronic)

فروشگاه توکل الکترونیک به عنوان تامین‌کننده تخصصی نیمه‌هادی‌های قدرت در بازار برق تهران، ماژول اورجینال BSM10GP60 را در هر دو برند اصیل اینفینئون و یوپک آلمان، با تضمین اصالت قطعی چیپ، قیمت بی‌واسطه و ارسال سریع به سراسر کشور عرضه می‌کند. با توجه به توانایی مجموعه در تامین هر دو مارک این محصول برای خطوط تولید و بخش تعمیرات درایو، جهت استعلام موجودی تعداد بالا و قیمت روز با کارشناسان ما در تماس باشید.
