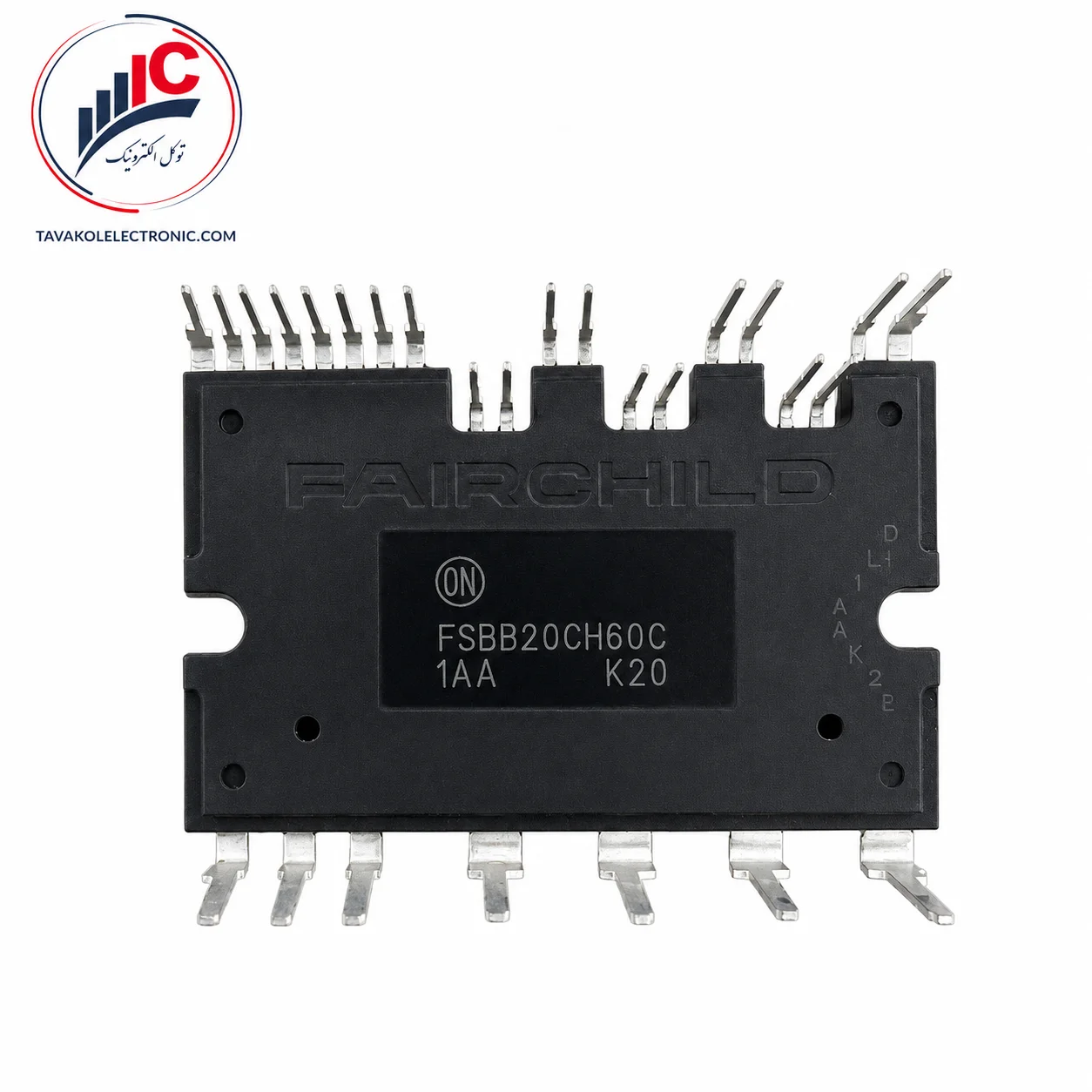

ماژول IPM مدل FSBB20CH60C

توضیحات

خرید FSBB20CH60C

FSBB20CH60C یک ماژول قدرت هوشمند سه‌فاز از سری Motion SPM 3 شرکت Fairchild Semiconductor است که برای ایجاد طبقه خروجی اینورتر و کنترل موتورهای AC القایی، BLDC و PMSM طراحی شده است.

بخش قدرت این محصول از شش IGBT به‌همراه دیودهای هرزگرد تشکیل شده و یک اینورتر کامل سه‌فاز DC به AC را در یک پکیج ارائه می‌کند. ولتاژ نامی کلکتور–امیتر IGBTها 600 ولت و جریان نامی هر کلید در دمای کیس 25 درجه سانتی‌گراد 20 آمپر است. جریان پیک کوتاه‌مدت نیز طبق شرایط دیتاشیت تا 40 آمپر برای پالس کمتر از یک میلی‌ثانیه اعلام شده است.

گیت‌درایورهای داخلی و مدارهای HVIC، فرمان‌های منطقی کنترلر را به سیگنال موردنیاز IGBTهای بخش قدرت تبدیل می‌کنند. ورودی‌های این مدل از نوع Active High هستند و با منطق 3.3 و 5 ولت سازگاری دارند.

یکی از مزیت‌های مهم FSBB20CH60C وجود دیودهای Bootstrap داخلی است که تعداد قطعات جانبی و پیچیدگی مدار PCB را کاهش می‌دهد. البته خازن‌های Bootstrap همچنان در مدار خارجی برد قرار می‌گیرند.

برای دریافت قیمت روز، استعلام موجودی و سفارش FSBB20CH60C با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم FSBB20CH60C

• اینورتر کامل سه‌فاز مبتنی بر شش IGBT
• گیت‌درایور داخلی برای بخش High Side و Low Side
• دیودهای Bootstrap داخلی برای هر سه فاز
• ورودی سازگار با منطق 3.3V و 5V
• حفاظت افت ولتاژ تغذیه High Side و Low Side
• حفاظت اتصال کوتاه برای IGBTهای Low Side
• خروجی خطای VFO
• قابلیت تنظیم مدت خطا با خازن CFOD
• حفاظت افزایش دمای مدار LVIC
• پایه‌های مجزای NU، NV و NW برای سنجش جریان هر فاز
• زیرلایه Al₂O₃ DBC با مقاومت حرارتی پایین
• امکان استفاده در فرکانس PWM تا 20 کیلوهرتز

مدار داخلی صفحه 4 دیتاشیت، شش IGBT، دیودهای هرزگرد، درایورهای داخلی و دیودهای Bootstrap یکپارچه را نشان می‌دهد.

کاربردهای محصول

براساس دیتاشیت Fairchild، این ماژول برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است.

کاربردهای قابل اتکا عبارت‌اند از:

• کنترل موتورهای AC القایی
• درایو موتورهای BLDC
• کنترل موتورهای PMSM
• برد اینورتر لوازم خانگی
• تجهیزات تهویه و کنترل فن
• پمپ‌ها و کمپرسورهای سازگار
• تجهیزات کنترل موتور صنعتی
• تعمیر بردهایی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند

این محصول جایگزین عمومی تمام ماژول‌های IPM با مشخصات 600 ولت و 20 آمپر نیست. پین‌آوت، نوع فرمان، ابعاد پکیج، مسیر سنجش جریان و مدار حفاظتی باید با برد اصلی تطبیق داده شوند.

برای مشاهده مدل‌های دیگر می‌توانید به دسته ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید

پیش از خرید FSBB20CH60C، کد کامل روی قطعه معیوب، فرم پایه‌ها و شماره برد را بررسی کنید. این محصول دارای پکیج SPMCC-027 و 27 پایه قدرت و کنترل است.

موارد زیر باید پیش از سفارش تطبیق داده شوند:

• پارت‌نامبر کامل FSBB20CH60C
• وجود پسوند C
• پکیج SPMCC-027
• تعداد و ترتیب 27 پایه
• پایه مثبت باس P
• خروجی‌های U، V و W
• پایه‌های منفی NU، NV و NW
• ورودی‌های High Side و Low Side
• پایه خروجی خطا VFO
• پایه‌های CSC و CFOD
• تغذیه VCC و VBS
• ابعاد بدنه و محل نصب روی هیت‌سینک

دیودهای Bootstrap این مدل داخلی هستند، اما خازن‌های Bootstrap و خازن‌های تغذیه باید روی PCB نصب شوند. خرابی این قطعات جانبی می‌تواند باعث روشن‌نشدن IGBTهای High Side شود.

برای کاهش احتمال خرید اشتباه، تصویر قطعه قبلی، مدل دستگاه، شماره PCB و تعداد موردنیاز را هنگام استعلام موجودی FSBB20CH60C ارسال کنید.

اطلاعات فنی قابل اتکا

حفاظت اتصال کوتاه فقط برای IGBTهای Low Side فعال است و برای عملکرد صحیح به مقاومت شنت و فیلتر خارجی متصل به پایه CSC نیاز دارد.

دیتاشیت همچنین حفاظت افزایش دما با سطح تیپیک حدود 160 درجه سانتی‌گراد در LVIC و هیسترزیس حدود 5 درجه را اعلام می‌کند. این دما مربوط به مدار کنترل داخلی است و نباید با دمای دقیق تمام چیپ‌های IGBT یکسان فرض شود.

نکات تعویض و نصب

پیش از تعویض ماژول، باس DC و خازن‌های اصلی باید کاملاً تخلیه شوند و اصول ESD رعایت شود.

همراه با خود ماژول، موارد زیر نیز بررسی شوند:

• تغذیه 15 ولت مدار درایور
• خازن‌های Bootstrap
• مقاومت‌های شنت NU، NV و NW
• مدار فیلتر CSC
• خازن CFOD
• مقاومت Pull-Up خروجی VFO
• فرمان‌های MCU
• سیم‌پیچ و عایق موتور
• خازن‌های باس DC
• سطح هیت‌سینک و خمیر حرارتی

علت خرابی ماژول قبلی باید پیش از نصب قطعه جدید مشخص شود؛ زیرا اتصال کوتاه موتور یا خرابی مدار فرمان می‌تواند به محصول جایگزین نیز آسیب بزند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در فروش و تأمین ماژول IPM، ماژول IGBT، قطعات اینورتر و نیمه‌هادی‌های قدرت صنعتی فعالیت دارد.

• عرضه محصولات نو
• بررسی پارت‌نامبر پیش از سفارش
• امکان ارسال تصویر قطعه معیوب
• استعلام قیمت و موجودی روز
• امکان خرید تعدادی و تأمین شرکتی
• صدور پیش‌فاکتور
• حضور فیزیکی در بازار جمهوری تهران
• ارسال به سراسر کشور

سوالات متداول

FSBB20CH60C چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر شش IGBT از خانواده Motion SPM 3 است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی 600 ولت، جریان نامی 20 آمپر و جریان پیک کوتاه‌مدت 40 آمپر است.

آیا دیود Bootstrap داخلی دارد؟

بله، دیودهای Bootstrap داخل ماژول قرار دارند؛ اما خازن‌های Bootstrap روی برد نصب می‌شوند.

آیا حفاظت اتصال کوتاه دارد؟

بله، اما فقط برای IGBTهای Low Side و با استفاده از شنت و فیلتر خارجی.

آیا حفاظت دمایی دارد؟

بله، دیتاشیت حفاظت افزایش دمای مدار LVIC را با سطح تیپیک 160 درجه سانتی‌گراد اعلام کرده است.

آیا FSBB15CH60 جایگزین این مدل است؟

خیر. مدل FSBB15CH60 جریان پایین‌تری دارد و همچنین از نظر دیود Bootstrap، حفاظت دمایی و پکیج باید جداگانه بررسی شود.
