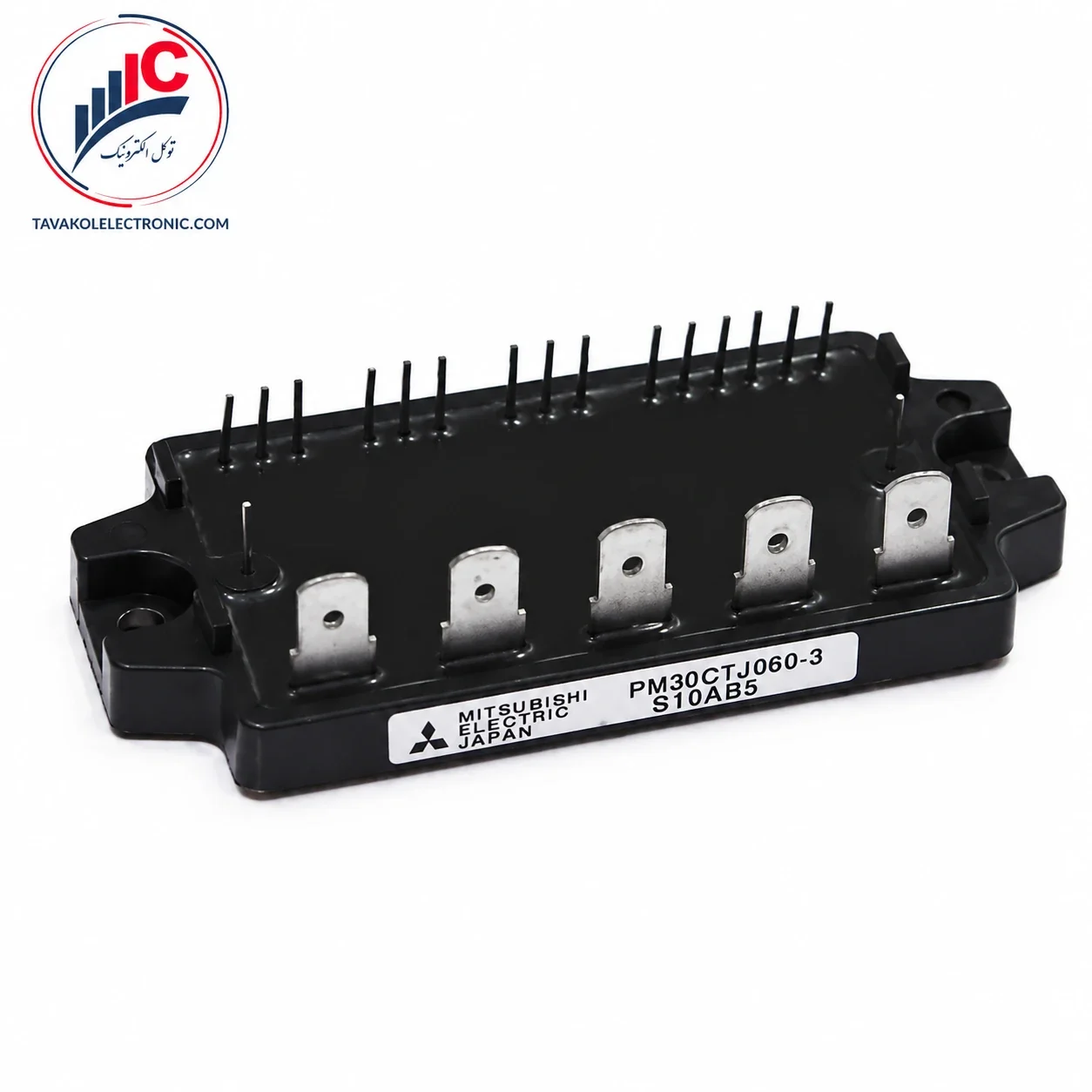

توسعه سیستمهای کنترل حرکت نیازمند بهرهگیری از قطعات نیمههادی با ضریب اطمینان و سرعت پاسخگویی بالا است. پارتنامبر PM30CTJ060-3 یک ماژول هوشمند قدرت (IPM) بسیار پیشرفته از تولیدات کمپانی میتسوبیشی الکتریک است که با ساختار کفی تخت (Flat-Base) و در یک پکیج کاملاً عایقبندی شده به صنایع ارائه میگردد. ساختار مهندسی این قطعه به گونهای است که مدار درایور گیت ترانزیستورهای IGBT به طور کامل درون آن تعبیه و یکپارچه شده است. این طراحی متمرکز به طراحان الکترونیک قدرت اجازه میدهد تا با کمترین تلفات سیگنال و نویز پذیری، مدارات سوئیچینگ خود را پیادهسازی نمایند.
حضور مدارهای حفاظتی کاملاً ایزوله شامل حفاظت در برابر اضافه جریان (OC)، اتصال کوتاه (SC)، افزایش بیش از حد دمای کاری (OT) و همچنین افت ولتاژ شبکه (UV)، پایداری سیستم قدرت را در سختترین شرایط صنعتی تضمین میکند. سیستم خروجی تشخیص خطا (Fault Output) در این قطعه نیز به پردازنده اصلی سیستم اجازه میدهد تا به سرعت نسبت به وضعیتهای غیرعادی واکنش نشان داده و از بروز خسارتهای سنگین جلوگیری به عمل آورد.
پیشنیاز اصلی جایگذاری قطعات حساس در مدارهای الکترونیکی، تحلیل دقیق پارامترهای مرزی و ظرفیتهای توان آنها است. در جدول زیر، مقادیر کلیدی عملکرد ماژول PM30CTJ060-3 بر اساس اطلاعات کاتالوگ مرجع شرکت سازنده گردآوری شده است (این مقادیر به صورت پایه برای دمای ۲۵ درجه سانتیگراد تعریف شدهاند):
| مشخصات فنی و پارامترهای عملیاتی | مقدار نامی استاندارد | واحد اندازهگیری |
| حداکثر ولتاژ قابل تحمل کلکتور-امیتر | ۶۰۰ |
ولت |
| جریان نامی مداوم کلکتور | ۳۰ |
آمپر |
| حداکثر جریان پالسی لحظهای (پیک) کلکتور | ۶۰ |
آمپر |
| توان اتلافی مجاز بخش کلکتور | ۸۳ |
وات |
| محدوده دمای مجاز اتصال (Junction Temperature) | ۲۰- تا ۱۲۵+ |
درجه سانتیگراد |
| ولتاژ تغذیه توصیهشده بخش کنترل | ۱۵ |
ولت مستقیم |
| میزان مقاومت ولتاژ عایقبندی (آزمون یک دقیقهای) | ۲۵۰۰ |
ولت متناوب موثر (Vrms) |
| وزن تقریبی پکیج | ۸۰ |
گرم |
قابلیت اطمینان بالا، تجمیع بخش درایور با سوییچهای قدرت و ابعاد مهندسیشده، این قطعه را به یکی از ارکان اصلی در طراحی تجهیزات حرکتی تبدیل کرده است. بر اساس مستندات مهندسی سازنده، کاربریهای اصلی این ماژول شامل موارد زیر است:
طراحی، مونتاژ و تولید اینورترهای کلاس ۲.۲ کیلووات (2.2kW) جهت کنترل بهینه موتورهای الکتریکی.
استفاده در بردهای کنترلی و سیستمهای پیشرفته تهویه مطبوع (Air conditioner).
بهکارگیری در مدارات دقیق کنترل موتور (Motor control) برای ماشینآلات اتوماسیون صنعتی.
ورود قطعات کپی و فاقد استانداردهای صنعتی به تجهیزاتی نظیر درایوهای فرکانس متغیر، نه تنها کارکرد خود برد را مختل میکند، بلکه میتواند زمینهساز بروز خطاهای سنگین و سوختگی در موتورهای متصل به سیستم شود. به همین دلیل، تامین قطعه اورجینال از یک مرجع تخصصی و دارای اعتبار، حیاتیترین فاکتور در تعمیر و نگهداری دستگاههای صنعتی محسوب میگردد.
حضور فیزیکی و باسابقه فروشگاه توکل الکترونیک در قلب بازار جمهوری تهران، شبکهای مطمئن و حرفهای برای تامین قطعات الکترونیک صنعتی ایجاد کرده است. ما اصالت کامل فنی قطعه PM30CTJ060-3 را پیش از تحویل به مشتری تضمین میکنیم. ساختار تامین کالای ما به گونهای است که صنعتگران و مدیران خطوط تولید میتوانند با اطمینان کامل از تطابق ۱۰۰ درصدی کالا با دیتاشیت سازنده اصلی، فرآیند خرید خود را قطعی نمایند.
جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وبسایت توکل الکترونیک مراجعه کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید
۱. سطح عملکرد مدار محافظت از اتصال کوتاه (SC) در قطعه PM30CTJ060-3 روی چه جریانی تنظیم شده است؟ تریپ حفاظتی مدار اتصال کوتاه این ماژول در محدوده دمای کاری استاندارد، به طور معمول روی جریان ۶۹ آمپر عمل میکند.
۲. این مدل دقیقاً برای چه کلاس توانی در دستگاههای اینورتر بهینهسازی شده است؟ بر اساس راهنمای کاربردی منتشر شده، این پکیج منحصراً برای استفاده در مدار اینورترهای کلاس ۲.۲ کیلوواتی توسعه یافته است.
۳. سیستم محافظت حرارتی (OT) ماژول در چه درجه حرارتی فرمان قطع صادر میکند؟ مدار محافظ افزایش دما در این مدل، معمولاً با رسیدن دمای بیسپلیت به ۱۱۰ درجه سانتیگراد فعال میشود تا از سوختگی قطعه جلوگیری نماید.
۴. ولتاژ ایدهآل و مجاز (VD) برای تغذیه بخش کنترل درایور چقدر است؟ جهت عملکرد پایدار و بدون نویز درایور گیت، اعمال ولتاژ ۱۵ ولت مستقیم همراه با نهایت ۱.۵ ولت تلورانس (۱۵±۱.۵ ولت) توصیه شده است.
۵. سقف فرکانس مجاز ورودی سوئیچینگ (PWM) برای ماژول PM30CTJ060-3 چقدر تعریف شده است؟ طبق دادههای بخش شرایط توصیه شده برای مصرف، حداکثر فرکانس اعمال شده به سیگنال ورودی PWM باید کمتر یا مساوی ۸ کیلوهرتز (8kHz) در نظر گرفته شود.
| Part Number | PM30CTJ060-3 |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 30A-600V |
