توضیحات

خرید و قیمت PS22056

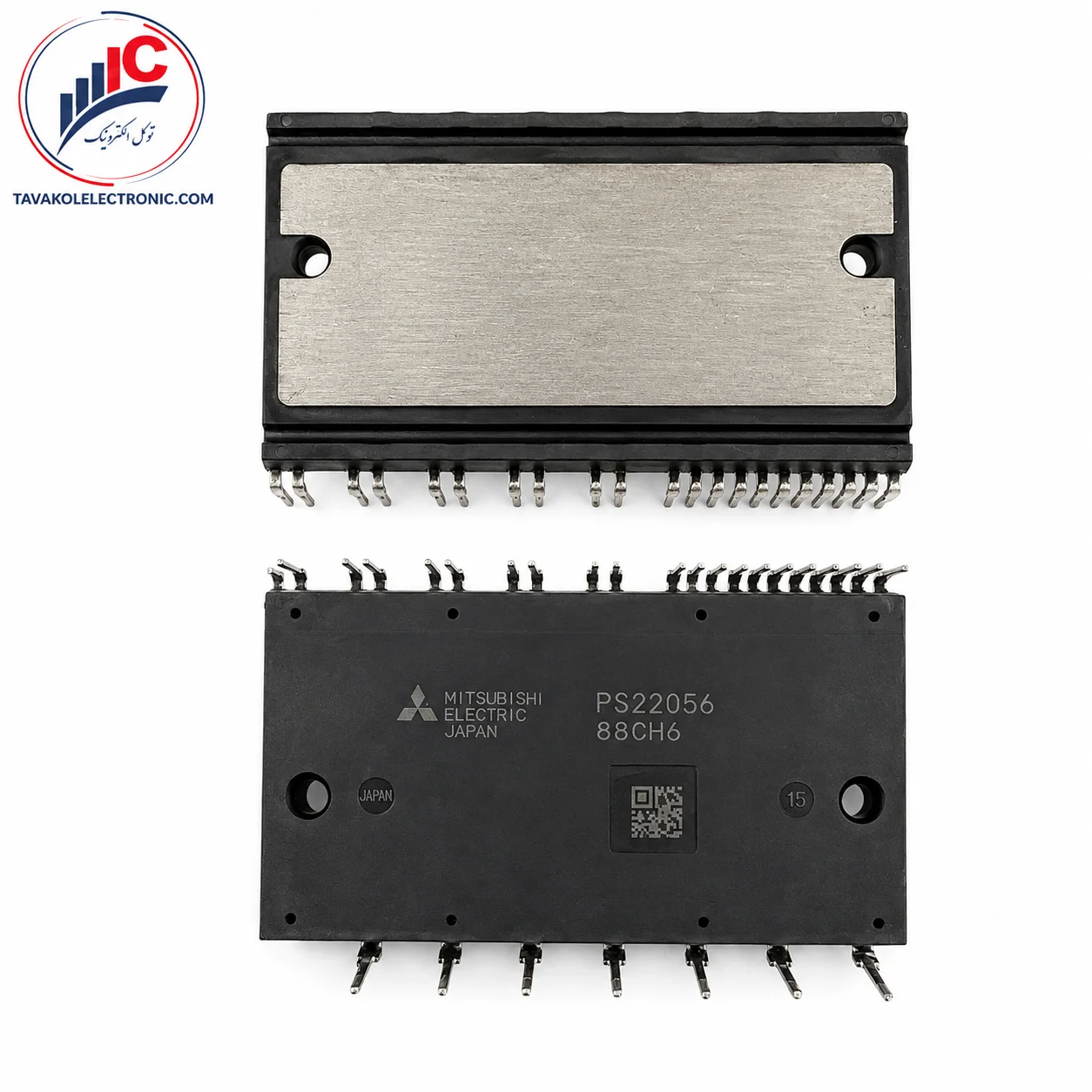

PS22056 یک ماژول قدرت هوشمند سه‌فاز از شرکت Mitsubishi Electric است که برای ساخت یا تعمیر طبقه اینورتر تجهیزات کنترل موتور استفاده می‌شود. این قطعه شش IGBT، دیودهای هرزگرد، مدارهای راه‌انداز، سیستم انتقال سطح ولتاژ و تعدادی از حفاظت‌های ضروری را در یک پکیج عایق‌شده قرار داده است.

یکپارچه‌بودن این اجزا باعث می‌شود تعمیرکار یا سازنده برای راه‌اندازی IGBTها به تعداد زیادی قطعه جداگانه نیاز نداشته باشد. البته برای استفاده صحیح از ماژول همچنان به قطعات خارجی مانند شنت جریان، فیلتر حفاظتی، خازن‌ها و دیودهای Bootstrap مناسب نیاز است.

برای خرید PS22056 باید کد حک‌شده روی قطعه قبلی کاملاً بررسی شود. شباهت ظاهری ماژول یا یکسان‌بودن ولتاژ به‌تنهایی برای انتخاب جایگزین کافی نیست. چیدمان 28 پایه، ابعاد بدنه، مدار فرمان، توان موتور و نوع حفاظت برد باید با این مدل سازگار باشند.

قیمت PS22056 با توجه به موجودی، تعداد سفارش، برند و شرایط روز بازار تعیین می‌شود. برای استعلام دقیق، تصویر واضح قطعه قبلی، نمای کامل پایه‌ها، مدل دستگاه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. برای سفارش‌های شرکتی و تعدادی نیز امکان بررسی درخواست و صدور پیش‌فاکتور وجود دارد.

مشخصات فنی مهم

مشخصه	مقدار تأییدشده
پارت‌نامبر	PS22056
سازنده	Mitsubishi Electric
نوع قطعه	ماژول هوشمند قدرت سه‌فاز
خانواده	DIP-IPM
فناوری قدرت	IGBT کم‌اتلاف نسل چهارم
ساختار داخلی	پل اینورتر سه‌فاز با 6 عدد IGBT
ولتاژ کلکتور–امیتر	1200V
جریان نامی هر IGBT	25A در دمای کیس 25°C
جریان پیک	50A، کمتر از یک میلی‌ثانیه
ولتاژ کاری DC پیشنهادی	350 تا 800 ولت، مقدار معمول 600 ولت
ولتاژ تغذیه مدار کنترل	13.5 تا 16.5 ولت
فرکانس PWM پیشنهادی	حداکثر 15kHz
ولتاژ عایقی	2500Vrms برای یک دقیقه
تعداد پایه‌ها	28 پایه
وزن تقریبی	77 گرم
نوع پکیج	Transfer-Mold، عایق‌شده
کاربرد اعلام‌شده	اینورتر AC400V با توان 0.2 تا 3.7 کیلووات

عدد 25 آمپر حداکثر جریان نامی هر IGBT در شرایط مشخص دیتاشیت است و نباید بدون توجه به دمای کیس، هیت‌سینک، فرکانس سوئیچینگ و نوع بار، جریان دائمی خروجی دستگاه در نظر گرفته شود.

مزایای PS22056 برای تعمیر و طراحی

استفاده از PS22056 می‌تواند تعمیر طبقه قدرت یک برد سازگار را ساده‌تر کند؛ زیرا مدار راه‌انداز IGBTهای بالا و پایین درون ماژول قرار گرفته است. ورودی‌های کنترلی این قطعه با منطق 5 ولتی CMOS/TTL سازگار و از نوع High Active هستند.

ماژول دارای حفاظت افت ولتاژ تغذیه برای بخش بالا و پایین است. حفاظت اتصال کوتاه نیز برای IGBTهای پایین در نظر گرفته شده و خروجی خطای FO می‌تواند وقوع اتصال کوتاه سمت پایین یا افت ولتاژ تغذیه پایین را به کنترلر اطلاع دهد.

بااین‌حال، حفاظت اتصال کوتاه مستقل و کامل نیست. تشخیص جریان به مقاومت شنت و فیلتر RC خارجی با طراحی صحیح وابسته است. همچنین افت ولتاژ بخش بالا باعث خاموش‌شدن IGBT مربوطه می‌شود، اما سیگنال FO تولید نمی‌کند.

کاربردهای PS22056

براساس دیتاشیت، این محصول برای اینورترهای سه‌فاز ورودی AC400V و کنترل موتورهای کم‌توان در محدوده تقریبی 0.2 تا 3.7 کیلووات طراحی شده است. کاربردهای احتمالی آن عبارت‌اند از:

تعمیر اینورترهای صنعتی سازگار
درایو موتورهای سه‌فاز کوچک
تجهیزات تهویه و فن‌های صنعتی
پمپ‌ها و ماشین‌آلات دارای کنترل دور
طبقه قدرت تجهیزات اتوماسیون
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

توان 3.7 کیلووات یک کاربرد اعلام‌شده در دیتاشیت است؛ انتخاب نهایی باید براساس شرایط واقعی بار، ولتاژ باس، خنک‌کاری و طراحی برد انجام شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات ضروری پیش از سفارش

قبل از ثبت سفارش، موارد زیر را بررسی کنید:

کد روی قطعه دقیقاً PS22056 باشد.
تمام 28 پایه سالم و چیدمان آن‌ها با برد یکسان باشد.
محل پیچ‌های نصب و ابعاد ماژول با هیت‌سینک تطبیق داشته باشد.
تغذیه مدار فرمان و منطق ورودی برد سازگار باشد.
مدار شنت و حفاظت اتصال کوتاه برد بررسی شود.
اتصال حرارتی ماژول به هیت‌سینک مناسب باشد.
دیودهای سریع Bootstrap و قطعات خارجی موردنیاز روی برد وجود داشته باشند.

مدل‌های نزدیک مانند PS22054 یا PS22053 از نظر جریان نامی متفاوت‌اند و بدون بررسی تخصصی جایگزین مستقیم محسوب نمی‌شوند.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام موجودی و قیمت روز، فروش تکی و تعدادی، تأمین سفارش‌های شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. ارسال تصویر قطعه قبلی پیش از خرید می‌تواند احتمال انتخاب مدل اشتباه را کاهش دهد.

برای دریافت قیمت و موجودی PS22056، تعداد موردنیاز و تصاویر واضح قطعه و پایه‌های آن را ارسال کنید.
