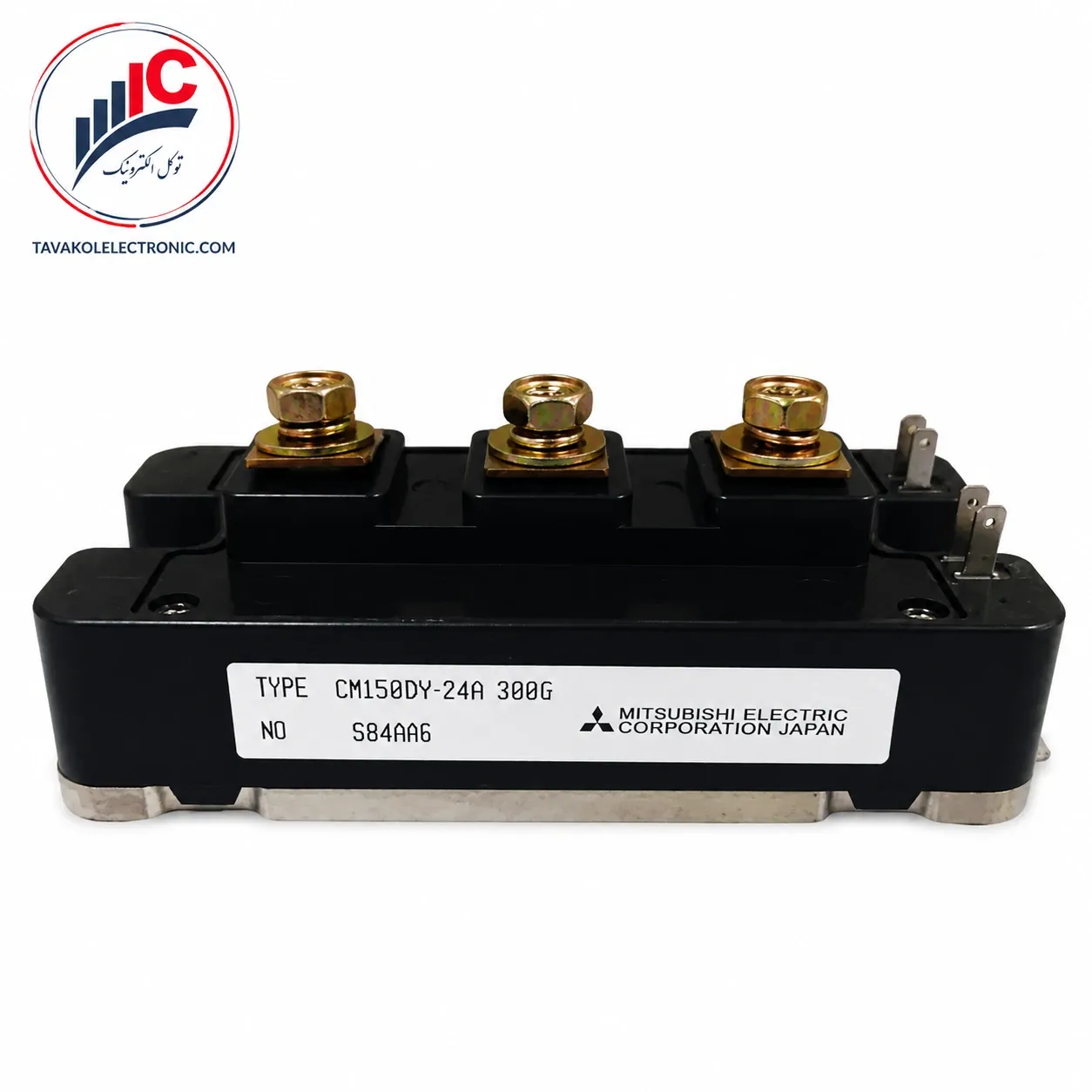

در صنایع سنگین و سیستمهای اتوماسیون صنعتی که با بارهای سلفی بزرگ و موتورهای سه فاز پرقدرت سروکار دارند، پایداری سوییچهای بخش قدرت اهمیت حیاتی دارد. ماژول آیجیبیتی CM150DY-24A ساخت شرکت جهانی و نامآشنای میتسوبیشی الکتریک (Mitsubishi Electric) ژاپن که در کاتالوگهای آمریکایی پاوِروِل (Powerex) نیز عرضه میشود، یک نیمههادی فوقالعاده سختکار، ایزوله و صنعتی است که در کلاس ولتاژ بالا یعنی 1200V و جریان نامی مداوم 150A طراحی و روانه بازار شده است.
حرف A در انتهای پارتنامبر این قطعه نشاندهنده تعلق آن به نسل A-Series Module میتسوبیشی است. تراشههای این نسل به دلیل بهرهگیری از فناوری بهینهشده، تلفات سوییچینگ دینامیکی بسیار پایینی دارند. ساختار مدار قدرت داخلی ماژول CM150DY-24A از توپولوژی دوتایی یا همان دوبل (Half-Bridge Configuration) بهره میبرد؛ به این صورت که دو ترانزیستور IGBT فرکانسی به همراه دو دیود هرزگرد فوقسریع (Super-Fast Recovery Free-Wheel Diode) به صورت ترتیبی مجتمع شدهاند. بیسپلیت فلزی این پکیج کاملاً عایقبندی شده است تا طراحان و تعمیرکاران بتوانند بدون نگرانی از اتصال کوتاه، ماژول را مستقیم بر روی هیتسینک آلومینیومی پیچ کنند. اگر به دنبال دوام بینقص دستگاه در زیر بارهای شدید صنعتی هستید، خرید CM150DY-24A برترین انتخاب مهندسی است.
مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه بر اساس مستندات رسمی کاتالوگ به صورت منظم در جدول زیر گردآوری شده است:
| بخشهای اصلی مدار و پارامترها | مقادیر مستند کاتالوگ | شرایط سنجش آزمایشگاهی |
| کد فنی دقیق کالا | CM150DY-24A | پارتنامبر کانون قطعه ساخت میتسوبیشی / پاورکس |
| ولتاژ کلکتور – امیتر مجاز | 1200V | حداکثر ولتاژ سدکننده تراشه (مناسب برق 380 ولت) |
| ولتاژ گیت – امیتر مجاز | 20V مثبت و منفی | حداکثر ولتاژ مجاز جهت تحریک و کنترل پایههای گیت |
| جریان مداوم کلکتور (دمای 25 درجه) | 215A | جریان DC نامی فوقالعاده در دمای کفی 25 درجه |
| جریان کاری کلکتور (دمای 80 درجه) | 150A | جریان کاری مداوم استاندارد در دمای کفی 80 درجه |
| جریان پالسی کلکتور | 300A | حداکثر جریان مجاز قطعه در پالسهای کوتاه 1 میلیثانیهای |
| جریان مداوم دیود معکوس | 150A | جریان نامی دیود هرزگرد داخلی در دمای 80 درجه |
| توان کل تلفاتی ماژول | 890W | توان حرارتی فوقالعاده بالا در دمای کفی 25 درجه |
| ولتاژ اشباع کلکتور – امیتر (معمولی) | 2.1V | جریان 150A در ولتاژ گیت 15V و دمای کاری 25 درجه |
| ولتاژ اشباع کلکتور – امیتر (حداکثر) | 2.8V | جریان 150A در ولتاژ گیت 15V و دمای کاری 125 درجه |
| ولتاژ فوروارد دیود داخلی | 3.2V | جریان نامی دیود 150A در دمای کاری 25 درجه |
| ولتاژ تست ایزولاسیون بدنه | 2500V | تست متناوب AC به مدت 1 دقیقه جهت ایمنی کامل کفی |
پشتیبانی از جریان مداوم 150 آمپر واقعی در کنار کلاس ولتاژ 1200 ولت در مدل CM150DY-24A، این قطعه را به قطعه قلب تپنده تجهیزات صنعتی زیر تبدیل کرده است:
درایوهای کنترل دور موتور سه فاز صنعتی (VFD): استفاده به عنوان بازوهای اصلی سوئیچینگ خروجی قدرت در اینورترهای سنگین کارخانجات متصل به شبکه برق سه فاز.
دستگاههای جوش اینورتری سنگین: سوئیچینگ فرکانسی با توان بالا در دستگاههای جوشکاری اتوماتیک زیرپودری و خطوط نورد.
سیستمهای سروو درایو و موشن کنترل: تامین توان ماشینآلات دقیق سیانسی (CNC) و بازوهای رباتیک بزرگ کارخانجات.
منابع تغذیه بدون وقفه (UPS) صنعتی: ساخت بردهای مبدل قدرت متصل به بانکهای باتری ولتاژ بالا در تجهیزات مخابراتی و بیمارستانی.
۱. توان تلفاتی بسیار بالا (890W): این ماژول به لطف مهندسی پیشرفته سری A، توان تلفاتی فوقالعاده بالایی دارد که مقاومت قطعه را در برابر نوسانات شدید بار و جریانهای هجومی موتور به شدت بالا میبرد.
۲. ولتاژ اشباع فوقالعاده پایین (2.1V): افت ولتاژ در حالت روشن بودن ترانزیستور در مدل CM150DY-24A بسیار ناچیز است، که این امر به معنای کاهش چشمگیر تلفات هدایتی و داغ شدن کمتر قطعه است.
۳. مقاومت حرارتی بهینه (0.14 K/W): این عدد بیپایان نشان میدهد که حرارت تولید شده در لایههای داخلی سیلیکون، بدون هیچ وقفهای به بیسپلیت فلزی و سپس هیتسینک منتقل میشود که طول عمر مفید قطعه را به شدت افزایش میدهد.
💡 نکات کلیدی نصب و راهاندازی CM150DY-24A:
دقت در اعمال خمیر سیلیکون: با توجه به جریان 150 آمپری این قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک (میکرونی) از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره) الزامی است. وجود حباب هوا زیر ماژول یعنی سوختن قطعه در همان ثانیههای اول کار!
رعایت گشتاور پیچها: هنگام پیچ کردن ماژول روی هیتسینک و همچنین بستن شمشهای قدرت روی ترمینالها، حتماً فشار را بین محدوده 2.5 تا 3.5 نیوتنمتر تنظیم کنید. فشار بیشتر باعث تاب برداشتن بیسپلیت فلزی و آسیب به لایههای ظریف سیلیکون داخلی میشود.
حفاظت الکتریسیته ساکن (ESD): پایههای فرمان گیت در ماژول CM150DY-24A به شدت در برابر الکتریسیته ساکن بدن حساس هستند. تا زمان نصب نهایی و لحیمکاری روی برد، روکشهای محافظ پایهها را جدا نکنید.
از آنجا که ماژولهای سری CM میتسوبیشی از قطعات بسیار پرمصرف و کلیدی بازار به شمار میروند، نمونههای تقلبی، ریمارک یا استوکهای بازسازی شده در بازار بسیار فراوان هستند. استفاده از قطعه غیراورجینال میتواند باعث آتشسوزی بورد و آسیب جدی به بخش کنترلر دستگاه شود. فروشگاه توکل الکترونیک با سالها تجربه تخصصی در بازار نیمههادیهای قدرت، پارتنامبر اورجینال و اصلی CM150DY-24A را با تضمین ۱۰۰٪ اصالت تراشه به مشتریان عزیز ارائه میدهد.
به دلیل نوسانات نرخ ارز و تغییرات موجودی انبار بازار فیزیکی، جهت استعلام قیمت روز CM150DY-24A و دریافت مشاوره فنی پیش از خرید، با کارشناسان ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
| Part Number | CM150DY-24A |
|---|---|
| برند | Mitsubishi |
| مشخصات فنی | 150A-1200V |
