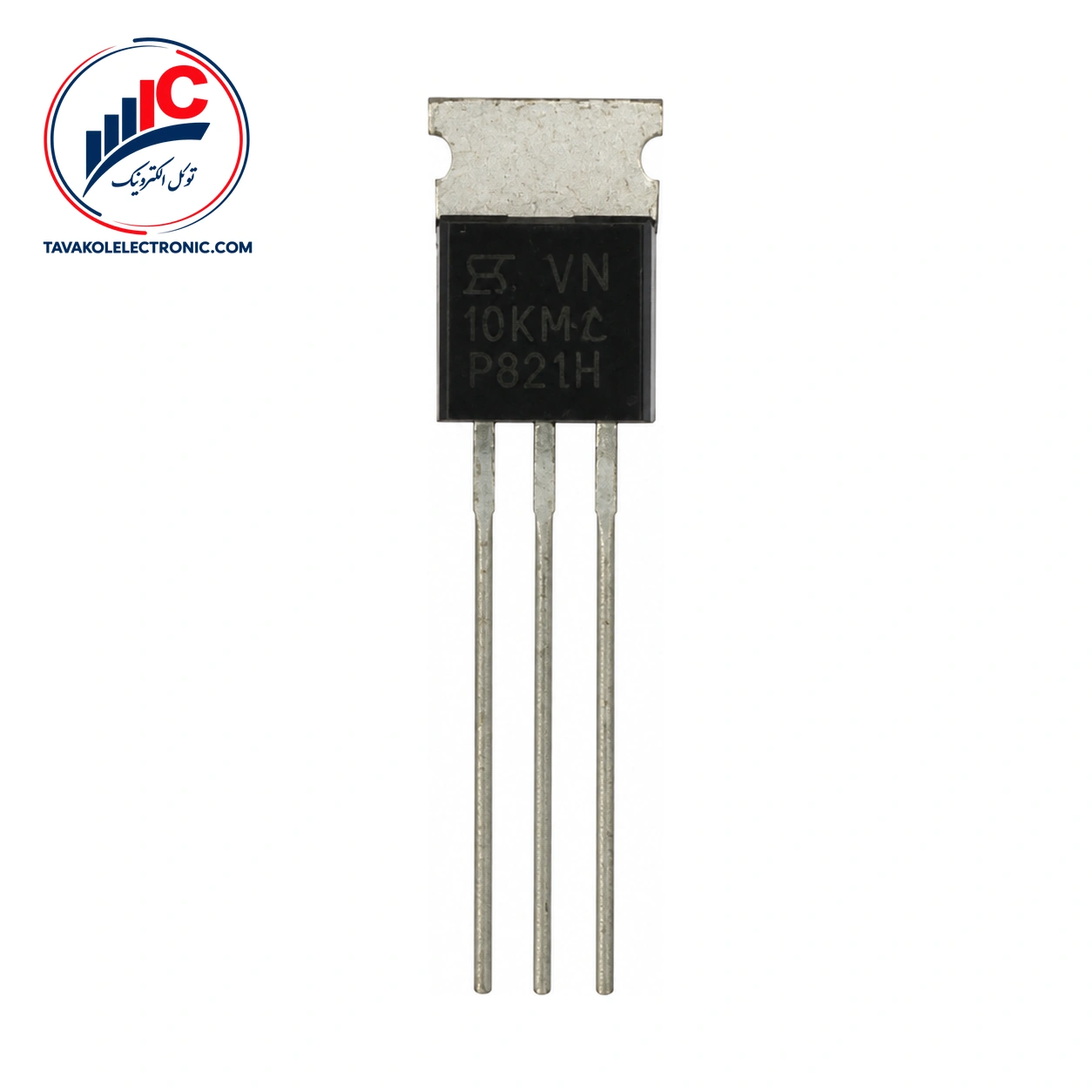

VN10KM از محصولات Siliconix و یک ترانزیستور ماسفت کانال N از نوع enhancement-mode است. این ساختار برای مدارهایی اهمیت دارد که کنترل گیت و رفتار سوئیچینگ قطعه در آن‌ها باید با مشخصات واقعی مدار هماهنگ باشد. هنگام انتخاب این ماسفت، پکیج، نوع کانال، ولتاژ درین-سورس، جریان و مقاومت روشن را در کنار هم بررسی کنید.
یکی از مشخصه‌های مهم این ماسفت، ولتاژ شکست درین-سورس حداقل 60 V است. این مقدار با VGS = 0 V و ID = 100 µA تعریف شده و نباید بدون توجه به شرایط آزمون، به‌عنوان ولتاژ عملکرد عادی مدار در نظر گرفته شود. ولتاژ آستانه گیت نیز بین 0.8 V حداقل، 1.4 V تیپیک و 2.5 V حداکثر اعلام شده است؛ این مقادیر در VDS = VGS و ID = 1 mA به دست آمده‌اند.
برای ارزیابی این قطعه، فقط به عدد ولتاژ آستانه اکتفا نکنید؛ مقاومت درین-سورس در حالت روشن نیز اهمیت دارد. این مشخصه در VGS = 10 V و ID = 0.5 A، مقدار تیپیک 3 Ω و حداکثر 5 Ω دارد. در دمای پیوند 125°C، مقدار تیپیک به 5.6 Ω و مقدار حداکثر به 9 Ω می‌رسد. بنابراین شرایط گیت و دمای پیوند باید با نیاز مدار تطبیق داده شود.
جدول زیر مهم‌ترین مشخصات این قطعه را خلاصه می‌کند:
| مشخصه | مقدار |
|---|---|
| نوع کانال و عملکرد | کانال N، enhancement-mode |
| پکیج | TO-237 |
| ولتاژ شکست درین-سورس | حداقل 60 V؛ VGS = 0 V و ID = 100 µA |
| مقاومت روشن | 3 Ω تیپیک، 5 Ω حداکثر؛ VGS = 10 V و ID = 0.5 A |
| جریان درین حالت روشن | حداقل 750 mA، تیپیک 1000 mA؛ VDS = 10 V و VGS = 10 V |
| زمان روشن/خاموش | روشن‌شدن 7 ns تیپیک و خاموش‌شدن 9 ns تیپیک؛ حداکثر هرکدام 10 ns |
جریان درین حالت روشن برای این ماسفت حداقل 750 mA و مقدار تیپیک آن 1000 mA است. این مشخصه در VDS = 10 V و VGS = 10 V و با آزمون پالسی گزارش شده است؛ در نتیجه، شرایط آزمون را هنگام مقایسه با نیاز مدار در نظر بگیرید.
زمان روشن‌شدن تیپیک این ماسفت برابر 7 ns و زمان خاموش‌شدن تیپیک آن 9 ns است و برای هر دو مقدار، حداکثر 10 ns اعلام شده است. شرایط این آزمون شامل VDD = 15 V، RL = 23 Ω، ID = 0.6 A، VGEN = 10 V و RG = 25 Ω بوده است.
این ماسفت در پکیج TO-237 عرضه میشود. در این پکیج، پایه 1 سورس، پایه 2 گیت و پایه 3 درین به‌همراه تب است. پیش از نصب، شماره پایه‌ها و اتصال تب را با نقشه مدار خود تطبیق دهید.
برخی اعداد این قطعه در گروه حد مطلق قرار می‌گیرند و نباید به‌عنوان مشخصه عملکرد پیوسته تفسیر شوند. جریان درین پیوسته حداکثر 0.31 A در TA = 25°C و حداکثر 0.20 A در TA = 100°C است. جریان پالسی نیز 1 A با محدودیت پهنای پالس و دمای پیوند اعلام شده است.
برای استعلام قیمت و موجودی روز VN10KM، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه میشود. برای بررسی گزینه‌های گروه مرتبط، عبارت مشاهده ماسفت را دنبال کنید.
VN10KM یک ماسفت کانال N از نوع enhancement-mode با پکیج TO-237 است. برای انتخاب آن باید ولتاژ شکست، مقاومت روشن، جریان آزمون و زمان‌های سوئیچینگ را همراه با شرایط هر مشخصه بررسی کنید. پین‌آوت این قطعه شامل سورس، گیت و درین به‌همراه تب است و تطبیق پایه‌ها پیش از نصب اهمیت دارد.
این ماسفت یک ترانزیستور ماسفت کانال N از نوع enhancement-mode است و در پکیج TO-237 عرضه میشود.
در پکیج TO-237، پایه 1 سورس، پایه 2 گیت و پایه 3 درین و تب است. این ترتیب باید پیش از نصب با نقشه مدار تطبیق داده شود.
| Part Number | VN10KM |
|---|---|
| پکیج | TO-237 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 0.31 A |
