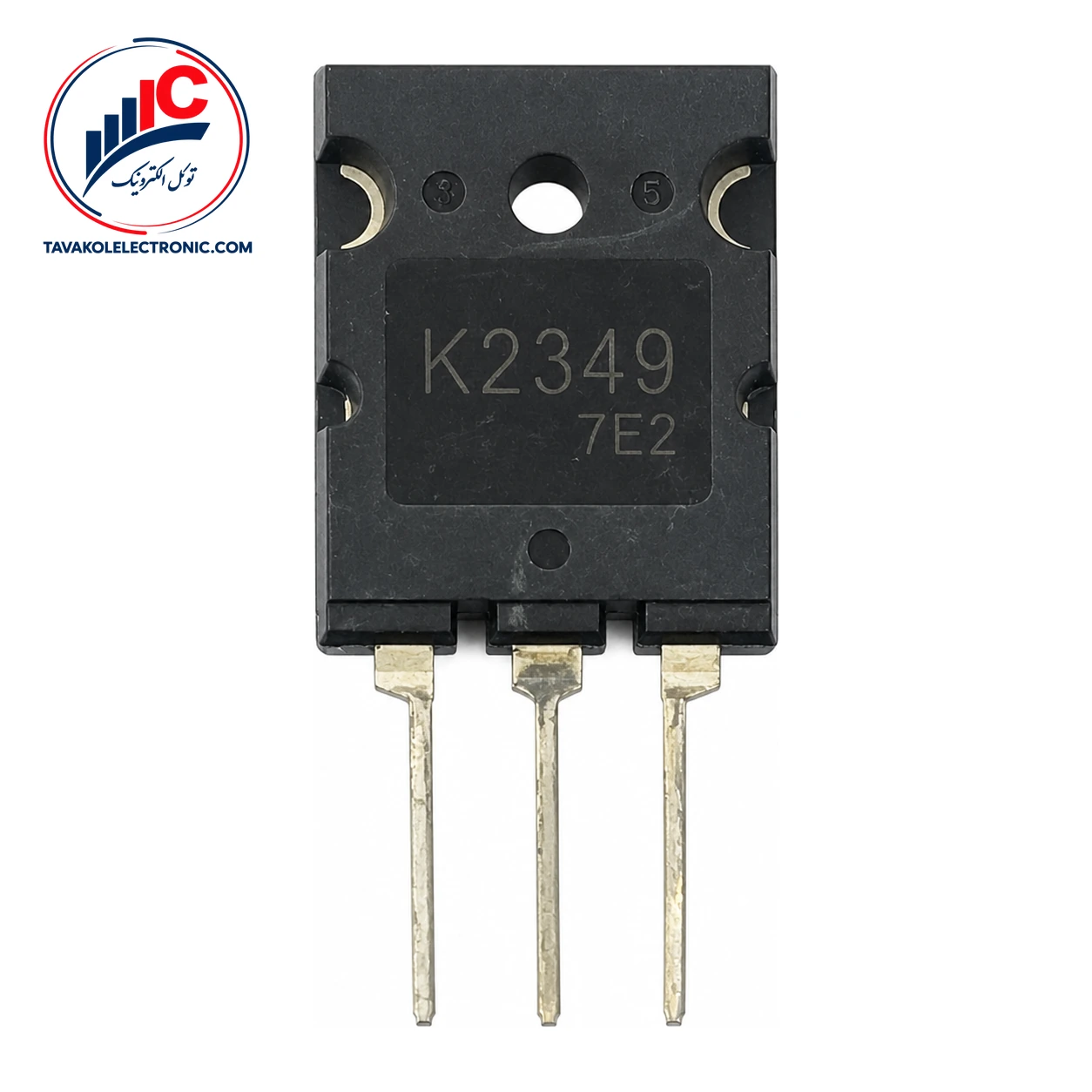

ماسفت 2SK2349 از محصولات Sanyo، یک ماسفت سیلیکونی کانال N است که برای کاربردهای سوئیچینگ با ولتاژ بالا و سرعت زیاد طراحی شده است. مقاومت روشن پایین و سوئیچینگ فوقالعاده سریع، از ویژگیهای مهم این قطعه برای استفاده در مدارهای قدرت و سوئیچینگ هستند.
این قطعه در پکیج SANYO TO-3JML با شناسه نصب 2131-TO-3JML عرضه میشود. هنگام طراحی برد یا جایگزینی قطعه، تطبیق دقیق پارتنامبر، نوع کانال و پکیج اهمیت دارد. برای مشاهده ماسفتهای مرتبط میتوانید دستهبندی ماسفت را بررسی کنید.
پایههای قطعه در پکیج TO-3JML به این ترتیب هستند: پایه 1 گیت، پایه 2 درین و پایه 3 سورس.
مهمترین مشخصه این مدل، ولتاژ شکست درین-سورس حداقل 1500V است که در شرایط ID=1mA و VGS=0، در دمای Ta=25°C مشخص شده است. مقاومت روشن RDS(on) نیز 1.5Ω بهصورت تیپیک و 2.5Ω حداکثر است؛ این مقادیر با ID=5A و VGS=10V در Ta=25°C تعریف شدهاند.
ولتاژ قطع گیت-سورس VGS(off) بین 1.5V حداقل و 3.5V حداکثر، با VDS=10V و ID=1mA مشخص شده است. ظرفیت ورودی Ciss برابر 2900pF است که برای VDS=20V، فرکانس 1MHz و VGS=0 اندازهگیری شده است.
| پارامتر | مقدار | شرایط مهم |
|---|---|---|
| نوع کانال | N-channel | ماسفت سیلیکونی |
| ولتاژ شکست V(BR)DSS | حداقل 1500V | ID=1mA، VGS=0، Ta=25°C |
| مقاومت روشن RDS(on) | 1.5Ω تیپیک، 2.5Ω حداکثر | ID=5A، VGS=10V |
| پکیج | SANYO TO-3JML | پایههای 1:G، 2:D، 3:S |
زمان تأخیر روشنشدن td(on) بهصورت تیپیک 45ns و زمان تأخیر خاموششدن td(off) بهصورت تیپیک 800ns است. این مقادیر با ID=5A، VGS=10V، VDD=200V و RGS=50Ω بیان شدهاند. زمان بازیابی معکوس trr نیز 1.0µs تیپیک و 2.0µs حداکثر، با IS=10A و di/dt=100A/µs است.
مقادیر VDSS=1500V، VGSS=±30V و ID=10A، حدود حداکثر مطلق در Ta=25°C هستند و نباید بهعنوان شرایط کار عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند. جریان پالسی IDP برابر 20A نیز فقط برای PW≤10µs و duty cycle≤1% بهعنوان حد حداکثر مطلق تعریف شده است. حداکثر دمای کانال 150°C است.
قیمت و موجودی ماسفت 2SK2349 ممکن است با توجه به وضعیت تأمین و تعداد سفارش تغییر کند. برای استعلام قیمت و موجودی روز، میتوانید با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است.
پیش از ثبت سفارش، بررسی پارتنامبر و تطبیق پکیج با نیاز مدار را انجام دهید. این محصول با ضمانت اصالت کالا عرضه میشود و امکان ارسال به سراسر کشور وجود دارد. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم میکند.
این قطعه یک ماسفت سیلیکونی کانال N برای کاربردهای سوئیچینگ با ولتاژ بالا و سرعت زیاد است و از مقاومت روشن پایین و سوئیچینگ فوقالعاده سریع بهره میبرد.
پکیج آن SANYO TO-3JML یا 2131-TO-3JML است. ترتیب پایهها شامل گیت در پایه 1، درین در پایه 2 و سورس در پایه 3 میشود.
خیر. مقدار 10A بهعنوان جریان درین در شرایط حداکثر مطلق و Ta=25°C ارائه شده است؛ بنابراین نباید بدون بررسی شرایط حرارتی و مدار، آن را جریان کاری عادی در نظر گرفت.
ماسفت 2SK2349 از Sanyo با کانال N، ولتاژ شکست حداقل 1500V، مقاومت روشن پایین و پکیج TO-3JML، گزینهای تخصصی برای سوئیچینگ ولتاژ بالا و سرعت زیاد است. پیش از خرید، مشخصات فنی، ترتیب پایهها و پارتنامبر را با طراحی خود تطبیق دهید. برای دریافت قیمت، موجودی روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK2349 |
|---|---|
| پکیج | 2131-TO-3JML; SANYO TO-3JML |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1500 V |
