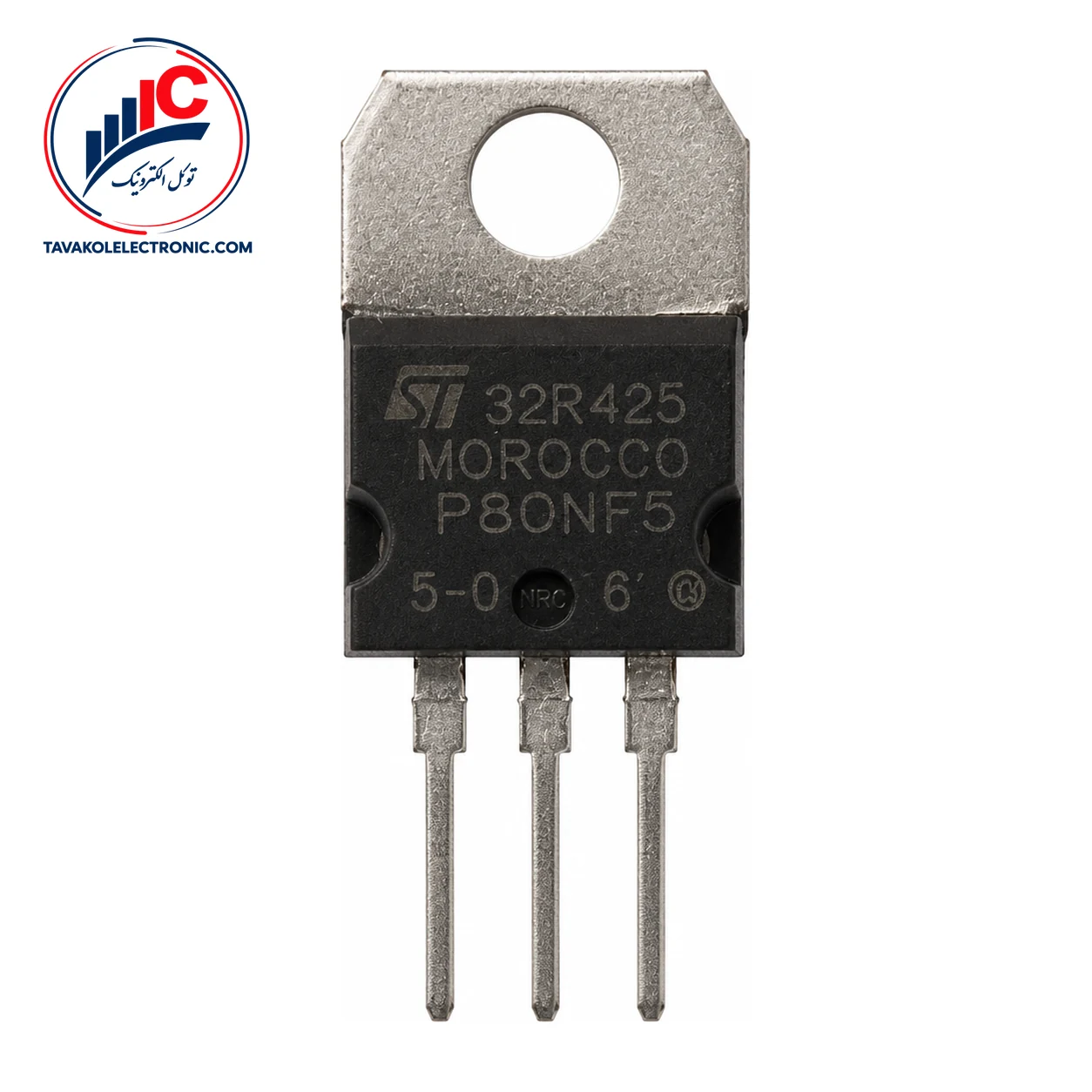

STP80NF55-06 یک ماسفت توان N-channel از خانواده STripFET II شرکت STMicroelectronics است. این قطعه برای کاربردهای سوئیچینگ طراحی شده و پکیج TO-220 آن از نکات مهم در زمان انتخاب و سفارش است.
مقاومت روشن‌شدن درین-سورس از مشخصات اصلی این مدل است. مقدار این پارامتر در شرایط VGS = 10 V، جریان ID = 40 A و دمای بدنه TCASE = 25°C، به‌صورت 0.005 Ω تیپیک و 0.0065 Ω حداکثر اعلام شده است. این عدد برای بررسی تلفات هدایتی و مقایسه قطعات در مدارهای سوئیچینگ کاربرد دارد.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع قطعه | ماسفت توان N-channel | خانواده STripFET II |
| پکیج | TO-220 | مربوط به کد سفارش قطعه |
| مقاومت روشن‌شدن | 0.005 typ.؛ 0.0065 max. Ω | VGS = 10 V، ID = 40 A، TCASE = 25°C |
| ولتاژ شکست درین-سورس | حداقل 55 V | ID = 250 µA، VGS = 0 |
| بار کل گیت | 142 typ.؛ 189 max. nC | VDD = 44 V، ID = 80 A، VGS = 10 V |
ولتاژ شکست درین-سورس این قطعه حداقل 55 V است و در شرایط ID = 250 µA و VGS = 0 اندازه‌گیری شده است. در انتخاب قطعه، این مقدار باید همراه با ولتاژ واقعی مدار و حاشیه ایمنی در نظر گرفته شود. جریان 80 A و توان تلفاتی 300 W نیز از حدهای حداکثر مطلق هستند؛ جریان 80 A در TC = 25°C و با محدودیت پکیج بیان شده و نباید به‌عنوان جریان کاری دائمی در نظر گرفته شود.
ولتاژ آستانه گیت بین 2 V حداقل، 3 V تیپیک و 4 V حداکثر است. این پارامتر در VDS = VGS و ID = 250 µA اندازه‌گیری شده و به‌تنهایی نشان نمی‌دهد ماسفت در هر سطح ولتاژ گیت کاملاً روشن شده باشد. محدوده حداکثر مطلق ولتاژ گیت-سورس نیز ±20 V است.
بار کل گیت 142 nC به‌صورت تیپیک و 189 nC حداکثر اعلام شده است. ظرفیت ورودی تیپیک 4400 pF در VDS = 25 V، فرکانس 1 MHz و VGS = 0 اندازه‌گیری شده و زمان تأخیر روشن‌شدن تیپیک 27 ns است. ترانسکانداکتانس مستقیم نیز 150 S تیپیک، با اندازه‌گیری پالسی در VDS = 15 V و ID = 40 A، ثبت شده است.
محدوده دمای پیوند کاری از 55- تا 175°C در بخش مقادیر حداکثر مطلق قرار دارد. جریان پالسی 320 A نیز با پهنای پالس و ناحیه عملکرد ایمن محدود میشود؛ بنابراین این اعداد برای مقایسه و بررسی اولیه مناسب‌اند، نه به‌عنوان تضمین عملکرد مدار در همه شرایط.
برای خرید STP80NF55-06 میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-220 را با قطعه موردنیاز خود تطبیق دهید. برای دریافت قیمت، کافی است تعداد موردنیاز و مشخصات سفارش را اعلام کنید. امکان بررسی پارت‌نامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد. برای مقایسه گزینه‌های موجود، انواع ماسفت را بررسی کنید.
این قطعه یک ماسفت توان N-channel از خانواده STripFET II شرکت STMicroelectronics است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.
پکیج این کد سفارش TO-220 است. هنگام سفارش یا جایگزینی، تطبیق دقیق پارت‌نامبر و پکیج با قطعه موردنیاز اهمیت دارد.
خیر. مقدار 80 A یک حد حداکثر مطلق در TC = 25°C و محدودشده توسط پکیج است. جریان واقعی باید بر اساس شرایط مدار و حرارتی تعیین شود.
این ماسفت توان N-channel با پکیج TO-220، مقاومت روشن‌شدن پایین و مشخصات مناسب برای کاربردهای سوئیچینگ است. ولتاژ شکست حداقل 55 V، بار گیت 142 nC تیپیک و زمان تأخیر روشن‌شدن 27 ns از پارامترهای مهم برای بررسی اولیه هستند. برای استعلام قیمت و موجودی یا ثبت سفارش، با توکل الکترونیک تماس بگیرید و پارت‌نامبر دقیق را اعلام کنید.
| Part Number | STP80NF55-06 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 55 V, ID: 80 A |
