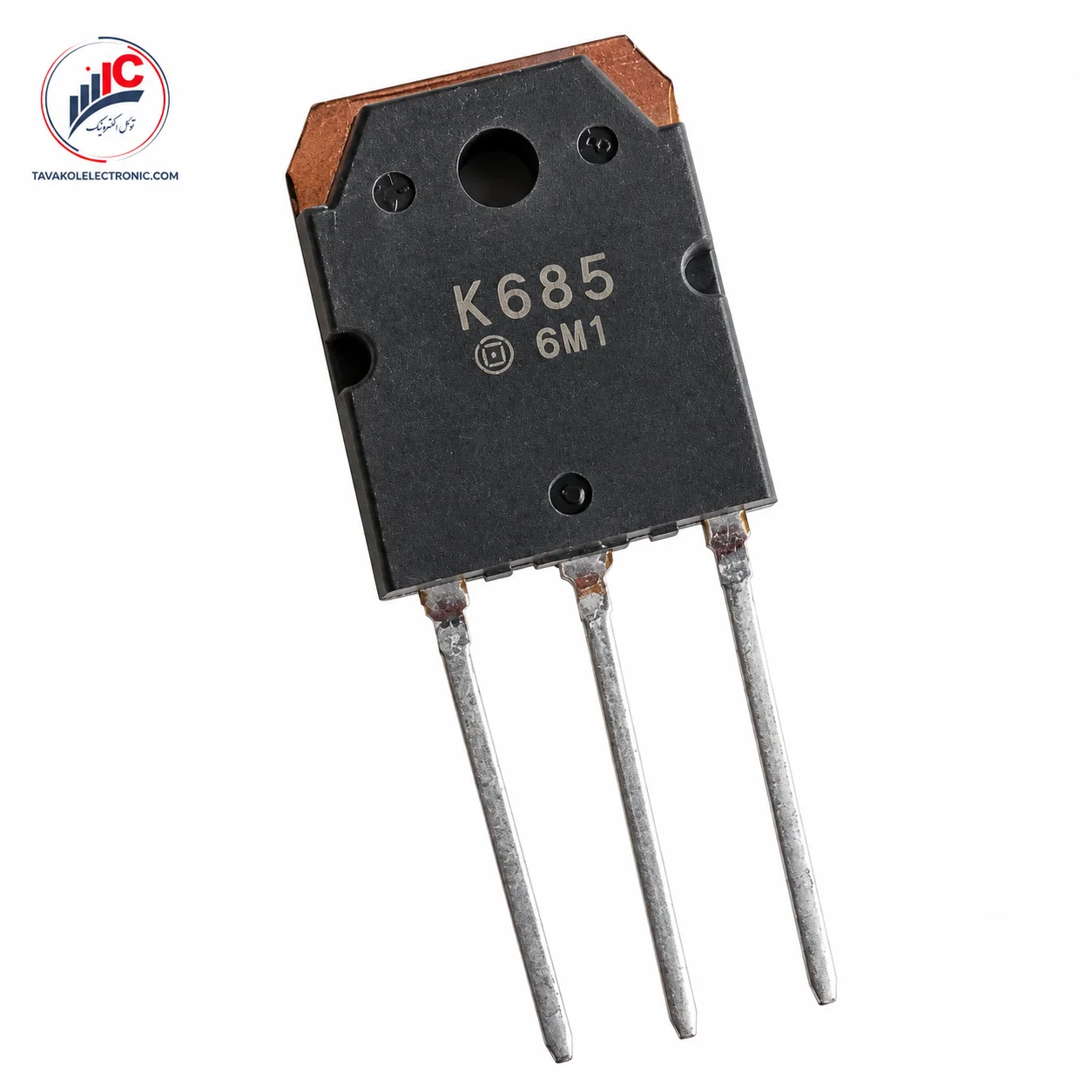

ماسفت 2SK685 یک ترانزیستور قدرت از نوع Silicon N-Channel MOSFET است که برای سوئیچینگ پرسرعت در مدارهای توان طراحی شده است. این قطعه با تحمل ولتاژ Drain-Source برابر 1000V و جریان Drain برابر 5A، برای مدارهایی مناسب است که نیاز به کنترل ولتاژ بالا با سرعت سوئیچینگ مناسب دارند. دیتاشیت همچنین به مقاومت روشن پایین، جریان درایو کم و سرعت سوئیچینگ بالا به‌عنوان ویژگی‌های اصلی این مدل اشاره می‌کند.
پکیج TO-3P و توان تلفاتی حداکثر 100W باعث شده 2SK685 در منابع تغذیه سوئیچینگ، مبدل‌ها و مدارهای قدرت قابل استفاده باشد.
در زمان خرید 2SK685 باید به اصل بودن پارت‌نامبر، مشخصات الکتریکی و وضعیت ظاهری قطعه توجه شود. این محصول یک MOSFET ولتاژ بالا است و جایگزینی آن با قطعه‌ای که صرفاً پکیج مشابه دارد، می‌تواند باعث خرابی مدار شود.
قیمت 2SK685 با توجه به موجودی، شرایط تأمین و وضعیت بازار قطعات قدیمی قدرت متغیر است. برای استعلام قیمت و موجودی میتوانید کد کامل قطعه را برای توکل الکترونیک ارسال کنید. در تعمیر تجهیزات قدیمی، ارسال تصویر قطعه قبلی و مدل دستگاه نیز می‌تواند به بررسی دقیق‌تر کمک کند.
| مشخصه فنی | مقدار |
|---|---|
| نوع قطعه | N-Channel Power MOSFET |
| ولتاژ Drain-Source | VDSS = 1000 V |
| ولتاژ Gate-Source | VGSS = ±20 V |
| جریان Drain | ID = 5 A |
| جریان پیک Drain | ID(pulse) = 15 A |
| توان تلفاتی | PC = 100 W |
| حداکثر دمای کانال | 150°C |
| مقاومت روشن تیپیک | RDS(on) = 1.5 Ω |
| مقاومت روشن حداکثر | RDS(on) = 2.0 Ω |
| ولتاژ قطع Gate | 2.0 تا 4.0 V |
| Input Capacitance | 1900 pF |
| زمان Turn-On Delay | 25 ns |
| زمان Rise | 240 ns |
| زمان Turn-Off Delay | 220 ns |
| پکیج | TO-3P |
این مقادیر مستقیماً از جدول مشخصات دیتاشیت 2SK685 استخراج شده‌اند.
یکی از نقاط قوت 2SK685 تحمل ولتاژ بالا تا 1000V است. این ویژگی آن را برای مدارهای سوئیچینگ ولتاژ بالا مناسب می‌کند. وجود MOSFET کانال N نیز امکان کنترل سریع قطعه از طریق Gate را فراهم می‌کند و نسبت به بسیاری از قطعات قدرت قدیمی، مدار درایو ساده‌تری دارد.
در دیتاشیت برای این مدل RDS(on) تیپیک 1.5Ω و حداکثر 2Ω اعلام شده است. همچنین Body Diode داخلی با جریان معکوس 5A در ساختار قطعه وجود دارد.
سازنده برای خانواده 2SK685 کاربردهایی مانند Switching Regulator، مبدل DC-DC و درایو موتور را ذکر کرده است. ساختار ولتاژ بالای قطعه باعث میشود در بخش سوئیچینگ منابع تغذیه، تجهیزات صنعتی و مدارهای تبدیل توان قابل بررسی باشد.
در تعمیر دستگاه‌های قدیمی نیز 2SK685 ممکن است به‌عنوان سوئیچ اصلی بخش قدرت دیده شود؛ با این حال پیش از جایگزینی باید ولتاژ، جریان، پین‌آوت و شرایط حرارتی مدار بررسی شوند.
پایه‌های 2SK685 در پکیج TO-3P به ترتیب شامل Gate، Drain و Source هستند و قسمت فلزی Flange نیز به Drain متصل است. هنگام نصب روی هیت‌سینک باید این موضوع در نظر گرفته شود.
حداکثر توان 100W نیز تنها در شرایط حرارتی مناسب قابل دستیابی است؛ بنابراین استفاده از هیت‌سینک، خمیر سیلیکون و نصب صحیح در کاربردهای توان بالا اهمیت زیادی دارد.
در قطعات قدرت قدیمی مانند 2SK685، تطبیق دقیق پارت‌نامبر اهمیت زیادی دارد. توکل الکترونیک امکان بررسی موجودی و شرایط تأمین این قطعه را بر اساس کد دقیق محصول فراهم می‌کند.
برای کاهش احتمال انتخاب اشتباه، میتوانید تصویر قطعه قبلی یا مدل دستگاه را نیز هنگام استعلام ارسال کنید تا بررسی دقیق‌تری انجام شود.
2SK685 چه نوع قطعه‌ای است؟
یک MOSFET قدرت N-Channel برای سوئیچینگ پرسرعت است.
ولتاژ 2SK685 چقدر است؟
حداکثر ولتاژ Drain-Source برابر 1000V است.
جریان این ماسفت چقدر است؟
جریان پیوسته 5A و جریان پالسی حداکثر 15A است.
پکیج آن چیست؟
این مدل در پکیج TO-3P عرضه شده است.
آیا می‌توان یک MOSFET 1000 ولتی دیگر را جایگزین کرد؟
الزاماً خیر. جریان، مقاومت روشن، سرعت سوئیچینگ، پین‌آوت و شرایط حرارتی باید با مدار تطبیق داده شوند.
| Part Number | 2SK685 |
|---|---|
| پکیج | TO-3P |
| مشخصات فنی | 1000V / 5A |
