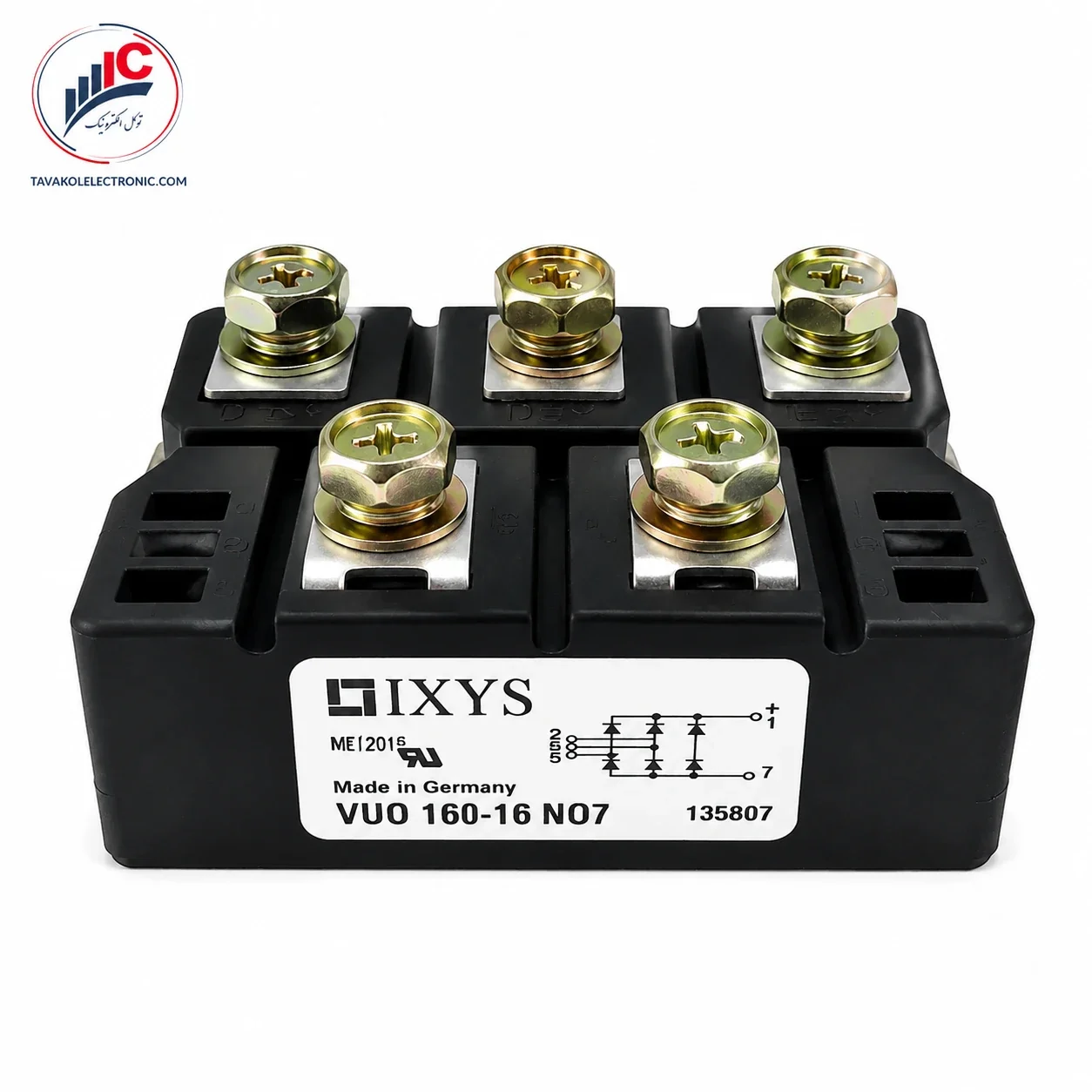

VUO160-16NO7 یک ماژول پل دیود سهفاز قدرت از برند IXYS است که برای تبدیل برق سهفاز AC به خروجی DC در تجهیزات صنعتی استفاده میشود. این قطعه با برخورداری از شش دیود قدرت داخلی، یک رکتیفایر سهفاز کامل را در یک پکیج مقاوم و عایقشده ارائه میدهد.
اگر در حال تعمیر اینورتر، منبع تغذیه صنعتی، شارژر، دستگاه جوش، درایو یا تجهیزات قدرت هستید و پارتنامبر قبلی دستگاه VUO160-16NO7 است، استفاده از همان کد دقیق مطمئنترین مسیر برای کاهش ریسک ناسازگاری خواهد بود.
این ماژول دارای ولتاژ تکرارشونده ۱۶۰۰ ولت و جریان خروجی متوسط ۱۷۵ آمپر است. همچنین جریان هجومی آن در شرایط مشخص دیتاشیت به ۱۸۰۰ آمپر میرسد؛ بنابراین برای مدارهایی که هنگام راهاندازی یا شارژ خازنهای باس DC با جریان لحظهای بالا روبهرو میشوند، گزینهای صنعتی و قدرتمند محسوب میشود.
برای خرید VUO160-16NO7، استعلام قیمت روز و بررسی موجودی با توکل الکترونیک تماس بگیرید. امکان ارسال تصویر قطعه معیوب و بررسی اولیه پارتنامبر پیش از سفارش وجود دارد.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | VUO160-16NO7 |
| برند | IXYS |
| نوع محصول | پل دیود سهفاز |
| ساختار داخلی | شش دیود قدرت |
| ولتاژ VRRM | ۱۶۰۰ ولت |
| ولتاژ غیرتکرارشونده VRSM | ۱۷۰۰ ولت |
| جریان خروجی متوسط | ۱۷۵ آمپر |
| جریان هجومی IFSM | ۱۸۰۰ آمپر |
| ولتاژ ایزولاسیون | ۳۰۰۰ ولت برای یک ثانیه |
| پکیج | PWS-E |
| بیسپلیت | مسی با عایق DCB |
| وزن تقریبی | ۲۸۴ گرم |
| کاربرد اصلی | یکسوسازی سهفاز صنعتی |
مقدار جریان ۱۷۵ آمپر در شرایط دمایی مشخص دیتاشیت تعریف شده است. جریان قابل استفاده واقعی به هیتسینک، دمای محیط، تهویه و شرایط بار دستگاه بستگی دارد.
این ماژول برای مدارهایی ساخته شده که علاوه بر تحمل ولتاژ بالا، به عبور جریان قابل توجه و پایداری حرارتی نیاز دارند. استفاده از بیس سرامیکی DCB و صفحه مسی عایقشده، انتقال حرارت به هیتسینک را بهبود میدهد و نصب ماژول را در تابلوها و تجهیزات صنعتی سادهتر میکند.
مهمترین ویژگیهای محصول:
این ویژگیها VUO160-16NO7 را برای مشتریانی مناسب میکند که بهدنبال یک پل دیود سهفاز ۱۶۰۰ ولت و جریان بالا برای تعمیر یا تأمین قطعه دستگاه خود هستند.
طبق دیتاشیت IXYS، این محصول برای یکسوسازی اصلی در تجهیزات قدرت و ورودی مبدلهای صنعتی طراحی شده است.
کاربردهای متداول:
این محصول فقط وظیفه یکسوسازی را انجام میدهد و فاقد IGBT، تریستور یا مدار کنترل گیت است. بنابراین برای استفاده در مدار، نیازی به فرمان سوئیچینگ ندارد.
برای مشاهده قطعات مشابه، میتوانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
در شماتیک دیتاشیت، شش دیود داخلی بهصورت پل سهفاز قرار گرفتهاند. سه ترمینال C، D و E برای ورودی سهفاز AC و دو ترمینال A+ و B- برای خروجی مثبت و منفی DC در نظر گرفته شدهاند.
هنگام خرید یا تعویض محصول، این موارد باید کنترل شوند:
جابهجایی پایههای ورودی و خروجی میتواند باعث اتصال کوتاه شدید و آسیب به تجهیزات شود. به همین دلیل، سیمکشی باید بر اساس شماتیک روی محصول یا دیتاشیت انجام شود.
پیش از سفارش VUO160-16NO7 فقط به عبارت ۱۶۰۰ ولت یا ۱۷۵ آمپر توجه نکنید. مدل جایگزین باید از نظر ساختار، ابعاد و ترمینالها نیز با نمونه قبلی مطابقت داشته باشد.
موارد مهم برای بررسی:
اگر قطعه قبلی بر اثر خرابی مدار پیششارژ، اتصال کوتاه خروجی یا ضعف خنککاری آسیب دیده باشد، نصب ماژول جدید بدون رفع علت اصلی ممکن است باعث سوختن مجدد آن شود.
برای استعلام، تصویر لیبل قطعه معیوب و مدل دستگاه را همراه با درخواست قیمت VUO160-16NO7 ارسال کنید.
| پارامتر | مقدار |
|---|---|
| VRRM | ۱۶۰۰ ولت |
| VRSM | ۱۷۰۰ ولت |
| IDAV | ۱۷۵ آمپر در TC=110°C |
| IFSM در ۵۰ هرتز | ۱۸۰۰ آمپر در ۴۵°C |
| افت ولتاژ در ۶۰ آمپر | حداکثر ۱٫۱۰ ولت |
| افت ولتاژ در ۱۸۰ آمپر | حداکثر ۱٫۴۰ ولت |
| مقاومت حرارتی Junction to Case | ۰٫۵ K/W |
| مقاومت حرارتی Case to Heatsink | ۰٫۲ K/W |
| جریان RMS هر ترمینال | ۲۰۰ آمپر |
| دمای پیوند | منفی ۴۰ تا مثبت ۱۵۰ درجه |
| وزن | حدود ۲۸۴ گرم |
این مقادیر از دیتاشیت دقیق VUO160-16NO7 استخراج شدهاند و باید همراه با شرایط آزمون سازنده بررسی شوند.
ماژول VUO160-16NO7 در پکیج استاندارد PWS-E عرضه میشود. ابعاد کلی آن طبق نقشه مکانیکی دیتاشیت تقریباً عبارتاند از:
گشتاور پیشنهادی پیچهای نصب و ترمینالها بین ۴٫۲۵ تا ۵٫۷۵ نیوتنمتر اعلام شده است.
سطح هیتسینک باید صاف، تمیز و بدون باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی جدید بهصورت یکنواخت استفاده شود و پیچهای نصب نیز مرحلهای و متقارن بسته شوند.
توکل الکترونیک در زمینه فروش و تأمین پل دیودهای سهفاز، ماژولهای دیود و قطعات قدرت صنعتی فعالیت دارد.
برای خرید VUO160-16NO7، دریافت قیمت روز و ثبت سفارش با بخش فروش توکل الکترونیک تماس بگیرید.
این محصول یک پل دیود سهفاز صنعتی شامل شش دیود قدرت داخلی است.
ولتاژ تکرارشونده آن ۱۶۰۰ ولت و جریان متوسط خروجی آن ۱۷۵ آمپر است.
خیر. VUO160-16NO7 فقط یک پل دیود سهفاز است و فاقد IGBT و مدار گیت است.
این محصول برای ورودی رکتیفایر اینورترهای PWM و تجهیزات DC صنعتی طراحی شده است، اما سازگاری نهایی باید با مشخصات دستگاه بررسی شود.
تنها یکسانبودن ولتاژ کافی نیست. جریان، ابعاد، پینآوت، ترمینالها و شرایط حرارتی باید مطابقت داشته باشند.
مدار پیششارژ، خازنهای باس DC، اتصال کوتاه خروجی، فیوزها، هیتسینک و علت خرابی قطعه قبلی باید بررسی شوند.
| Part Number | VUO160-16N07 |
|---|---|
| برند | IXYS |
| مشخصات فنی | ۱۷۵ آمپر |
پل دیود IXYS مدل VUO160-16NO7
