توضیحات

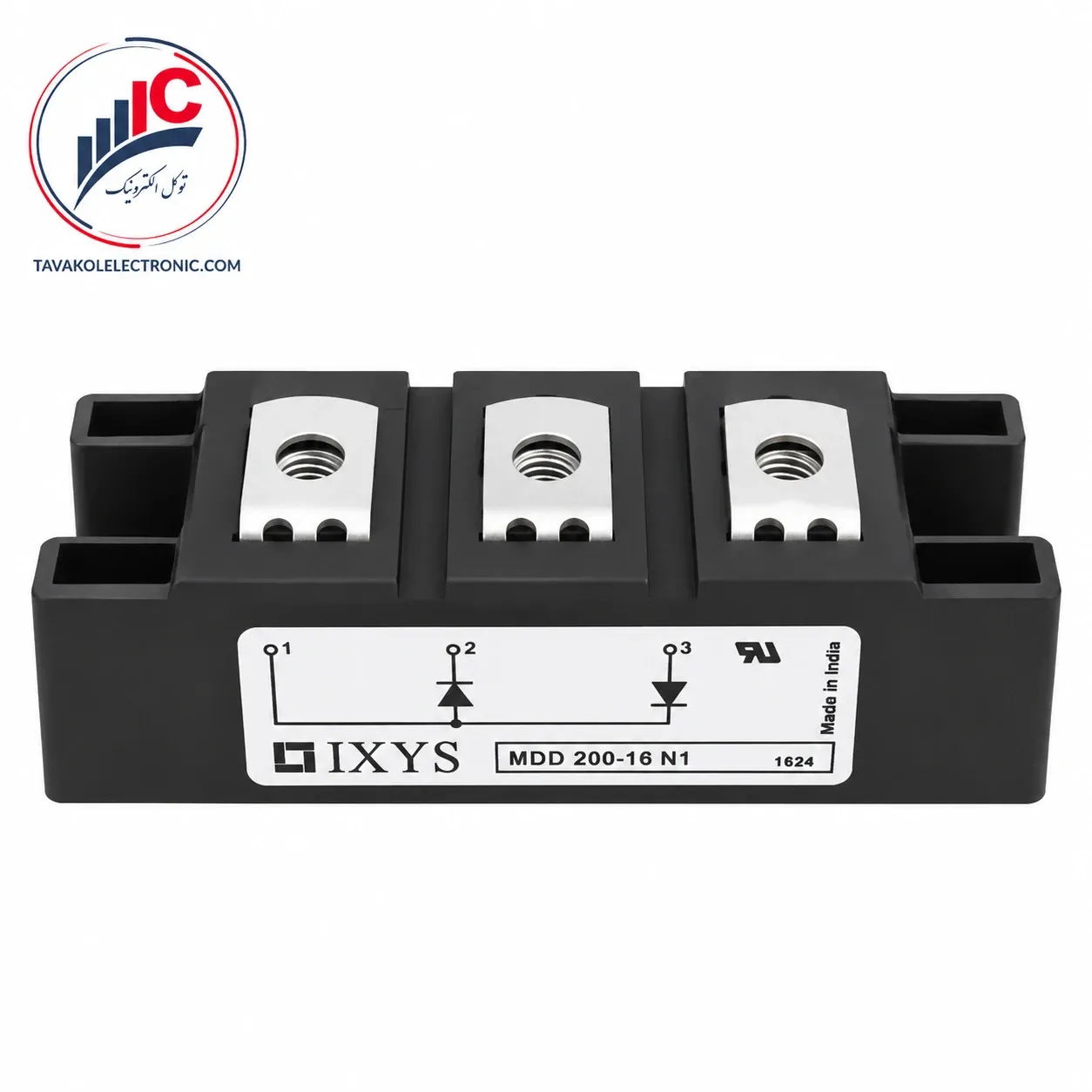

⚡ بررسی تخصصی و خرید ماژول دیود IXYS مدل MDD200-16N1 و MDD200-16N1B

ماژول دیود دوبل از قطعات کلیدی در مدارهای یکسوسازی و سیستم‌های الکترونیک صنعتی است. کمپانی آیکسیس (IXYS) با طراحی محصولات باکیفیت خود نیازهای صنایع را برآورده می‌سازد. در این میان، دو پارت‌نامبر MDD200-16N1 و MDD200-16N1B به دلیل پایداری حرارتی و راندمان الکتریکی بالا، انتخابی ایده‌آل برای طراحان برق قدرت به شمار می‌روند. در این مطلب، به بررسی جامع مشخصات فنی، کاربردها و تفاوت‌های این دو ماژول ریکتیفایر می‌پردازیم تا فرآیند خرید قطعات الکترونیک صنعتی را ساده‌تر کنیم.

🛠️ مشخصات فنی و ویژگی‌های ساختاری ماژول دیود آیکسیس

طراحی فیزیکی پارت‌نامبرهای MDD200-16N1 و MDD200-16N1B بر پایه استانداردهای صنعتی انجام شده است. این قطعات از پکیج‌های پیشرفته با طول عمر بالا در شرایط سخت کاری بهره می‌برند. مهم‌ترین مزایای ساختاری این ماژول‌ها عبارتند از:

سرامیک DCB در پایه: مس پیوند مستقیم (Direct Copper Bonding) عایق‌سازی الکتریکی عالی و انتقال حرارت بهینه به هیت‌سینک را فراهم می‌کند.
تراشه‌های پاسیو شده پلانار: ساختار (Planar Passivated Chips) پایداری ولتاژ معکوس را تضمین کرده و مانع از شکست ناگهانی نیمه‌هادی می‌شود.
افت ولتاژ هدایت پایین: افت ولتاژ در حالت روشن این قطعات تنها ۱.۰۷ ولت است که تلفات گرمایی را به حداقل می‌رساند.
بهبود چرخه توان و دما: قابلیت (Advanced power cycling) مقاومت قطعه را در برابر بارهای متناوب افزایش می‌دهد.

📊 جدول داده‌های الکتریکی و فیزیکی دیتاشیت

مشخصات اصلی مدل‌های MDD200-16N1 و MDD200-16N1B در جدول زیر خلاصه شده است تا خرید ماژول دیود صنعتی آسان‌تر شود:

پارامتر فنی قطعه	مشخصه الکترونیکی و مکانیکی	مقدار استاندارد در دیتاشیت
شرکت سازنده	IXYS (آیکسیس)	ساختار قدرت
کدهای فنی اصلی	MDD200-16N1 / MDD200-16N1B	Phase leg (دیود دوبل)
ولتاژ معکوس تکرارشونده ( $V_{RRM}$ )	حداکثر ولتاژ مسدودکننده معکوس	1600 ولت ( $2 \times 1600\text{V}$ )
جریان هدایت مستقیم ( $I_{FAV}$ )	میانگین جریان در دمای کیس ۱۰۰ درجه	224 آمپر
جریان موثر خروجی ( $I_{F(RMS)}$ )	جریان مجاز RMS ترمینال‌ها	350 آمپر
افت ولتاژ مستقیم ( $V_F$ )	تحت جریان ۳۰۰ آمپر و دمای ۱۲۵ درجه	1.07 ولت
ولتاژ عایقی پکیج ( $V_{ISOL}$ )	فرکانس ۵۰/۶۰ هرتز به مدت ۱ ثانیه	3600 ولت متناوب
نوع پکیج و وزن فیزیکی	ساختار استاندارد Y4 صنعتی	وزن ۱۵0 گرم / ارتفاع ۳۰ میلی‌متر

⚙️ کاربردهای اصلی ماژول دیود صنعتی در سیستم‌های قدرت

پارت‌نامبرهای MDD200-16N1 و MDD200-16N1B کاربرد وسیعی در خطوط تولید دارند. جهت زیبایی و درک بهتر، حوزه‌های مصرف این ماژول‌ها را در جدول زیر دسته‌بندی کرده‌ایم:

بخش کاربردی مدار	نوع عملکرد ماژول ریکتیفایر آیکسیس	تجهیزات هدف صنعتی
یکسوسازی ورودی	تبدیل جریان متناوب AC به مستقیم DC	منابع تغذیه سوئیچینگ توان‌بالا
پل دیودی	پیکربندی پل‌های تک‌فاز و سه‌فاز	دستگاه‌های جوشکاری و کوره القایی
تغذیه اینورترها	یکسوساز ورودی برای بخش لینک DC درایو	فرآیندهای تعمیر اینورتر صنعتی
تغذیه میدان	تأمین جریان تحریک بخش سیم‌پیچ‌ها	موتورهای الکتریکی بزرگ DC
ذخیره انرژی	کنترل جهت جریان و مدار شارژ	شارژرهای باتری صنعتی

❓ سوالات متداول کاربران در زمان خرید و عیب‌یابی

۱. تفاوت پارت‌نامبر MDD200-16N1 و مدل MDD200-16N1B چیست؟ از نظر پارامترهای اصلی الکتریکی (ولتاژ ۱۶۰۰ ولت و جریان ۲۲۴ آمپر) کاملاً یکسان هستند. پسوند B معمولاً نشان‌دهنده بهینه‌سازی جزئی تولید کارخانه‌ای کمپانی IXYS یا نوع بسته‌بندی پکیج Y4 است.

۲. آیا می‌توان از این دو ماژول به عنوان معادل مستقیم یکدیگر استفاده کرد؟ بله، به دلیل تطابق کامل ابعاد پکیج Y4 و مشخصات الکتریکی، مدل‌های MDD200-16N1 و MDD200-16N1B می‌توانند بدون تغییر در مدار، به جای یکدیگر استفاده شوند.

۳. نقش عایق بودن بیس‌پلیت حرارتی در کیفیت قطعه چیست؟ پکیج این ماژول‌ها به صورت (Backside Isolated) با سرامیک DCB طراحی شده است تا بخش فلزی پشت ماژول کاملاً از پایه‌ها ایزوله باشد و ریسک اتصال کوتاه به هیت‌سینک حذف شود.

۴. چه عاملی قیمت ماژول ریکتیفایر آیکسیس را نسبت به برندهای دیگر توجیه می‌کند؟ استفاده از تراشه‌های پلانار و مقاومت حرارتی ناچیز سبب می‌شود قطعه در دماهای بالا دچار افت راندمان نشود که این امر طول عمر دستگاه را افزایش می‌دهد.

۵. مهم‌ترین نکته هنگام نصب ماژول‌های سری MDD200 چیست؟

رعایت گشتاور پیچ‌های اتصال ترمینال‌ها (4.5 to 5.5 Nm) و پیچ‌های هیت‌سینک (2.25 to 2.75 Nm) به همراه استفاده از خمیر سیلیکون الزامی است.
