BSS125 یک ماسفت کانال N با مد کاری Enhancement است که توسط Siemens ارائه شده و در پکیج TO-92 عرضه میشود. این مشخصات برای شناسایی قطعه و تطبیق آن با مدار اهمیت دارد، به‌خصوص وقتی نوع کانال، روش کنترل گیت و شکل نصب باید دقیقاً مطابق نمونه موردنظر باشد.
پین‌آوت قطعه شامل گیت در پایه ۱، درین در پایه ۲ و سورس در پایه ۳ است. پیش از مونتاژ، ترتیب پایه‌ها را با نقشه مدار و جهت قرارگیری قطعه تطبیق دهید تا اتصال گیت، درین و سورس جابه‌جا نشود.
مهم‌ترین داده‌های فنی این ماسفت در جدول زیر آمده است. هرجا مقدار حداقل، معمول یا حداکثر ذکر شده، شرایط آزمون هم باید در نظر گرفته شود.
| ویژگی | مقدار |
|---|---|
| نوع کانال | N channel |
| مد کاری | Enhancement mode |
| پکیج | TO-92 |
| پین‌آوت | پایه ۱ = G، پایه ۲ = D، پایه ۳ = S |
| ولتاژ شکست درین-سورس | حداقل 600 V؛ VGS = 0 V، ID = 0.25 mA، Tj = 25 °C |
| مقاومت روشن درین-سورس | معمولاً 30 Ω، حداکثر 45 Ω؛ VGS = 10 V، ID = 0.1 A |
| ظرفیت ورودی | معمولاً 95 pF، حداکثر 130 pF؛ VGS = 0 V، VDS = 25 V، f = 1 MHz |
| زمان تأخیر روشن‌شدن | معمولاً 5 ns، حداکثر 8 ns؛ VDD = 30 V، VGS = 10 V، ID = 0.21 A، RG = 50 Ω |
ولتاژ آستانه گیت در جریان درین 1 mA، حداقل 1.5 V، مقدار معمول 2 V و حداکثر 2.5 V است؛ شرایط آزمون این مقدار VGS = VDS و ID = 1 mA اعلام شده است. مقاومت روشن درین-سورس نیز در VGS برابر 10 V و ID برابر 0.1 A، مقدار معمول 30 Ω و حداکثر 45 Ω دارد.
ولتاژ شکست درین-سورس حداقل 600 V است و با VGS برابر صفر، ID برابر 0.25 mA و دمای پیوند 25 °C مشخص شده است. این مقدار با حد مجاز ولتاژ درین-سورس تفاوت دارد و نباید بدون بررسی شرایط مدار، به‌عنوان ولتاژ کاری عادی در نظر گرفته شود.
ظرفیت ورودی معمولاً 95 pF و حداکثر 130 pF است. زمان تأخیر روشن‌شدن نیز در شرایط آزمون تعیین‌شده، معمولاً 5 ns و حداکثر 8 ns گزارش شده است. ترارسانایی مستقیم در ID برابر 0.1 A، حداقل 0.06 S و مقدار معمول 0.17 S است.
ولتاژ مستقیم دیود معکوس در VGS برابر صفر و IF برابر 0.2 A، مقدار معمول 0.8 V و حداکثر 1.3 V دارد. جریان درین بدون ولتاژ گیت نیز در VDS برابر 600 V، معمولاً 10 nA و حداکثر 100 nA است.
برای استعلام قیمت و موجودی روز BSS125 در توکل الکترونیک، درخواست خود را ثبت کنید یا با فروشگاه تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از سفارش، پارت‌نامبر، پکیج TO-92 و ترتیب پایه‌ها را با نیاز مدار خود بررسی کنید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند و برای خرید حضوری نیز در بازار جمهوری تهران حضور دارد. برای مشاهده گزینه‌های مرتبط، میتوانید انواع ماسفت را بررسی کنید.
این قطعه یک ماسفت کانال N از نوع Enhancement است. نوع کانال و مد کاری باید با روش کنترل گیت و نیاز مدار تطبیق داشته باشد.
پکیج قطعه TO-92 است. پایه ۱ گیت، پایه ۲ درین و پایه ۳ سورس است. پیش از نصب، این ترتیب را با نقشه مدار تطبیق دهید.
خیر. 600 V در داده‌های ارائه‌شده به‌عنوان حد مجاز ولتاژ درین-سورس و همچنین ولتاژ شکست در شرایط مشخص آمده است. جریان پیوسته 0.1 A در دمای محیط 35 °C، ولتاژ گیت-سورس ±14 V و محدوده دمایی 55- تا 150+ °C نیز حدود مجاز هستند، نه مشخصه عملکرد عادی.
این ماسفت کانال N با مد کاری Enhancement، پکیج TO-92، پین‌آوت مشخص و پارامترهای فنی ثبت‌شده برای مقاومت روشن، ظرفیت ورودی و زمان تأخیر روشن‌شدن عرضه میشود. برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، سفارش خود را در توکل الکترونیک ثبت کنید و پیش از نهایی‌کردن خرید، پارت‌نامبر و ترتیب پایه‌ها را با مدار خود تطبیق دهید.
| Part Number | BSS125 |
|---|---|
| پکیج | TO-92 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 0.1 A |

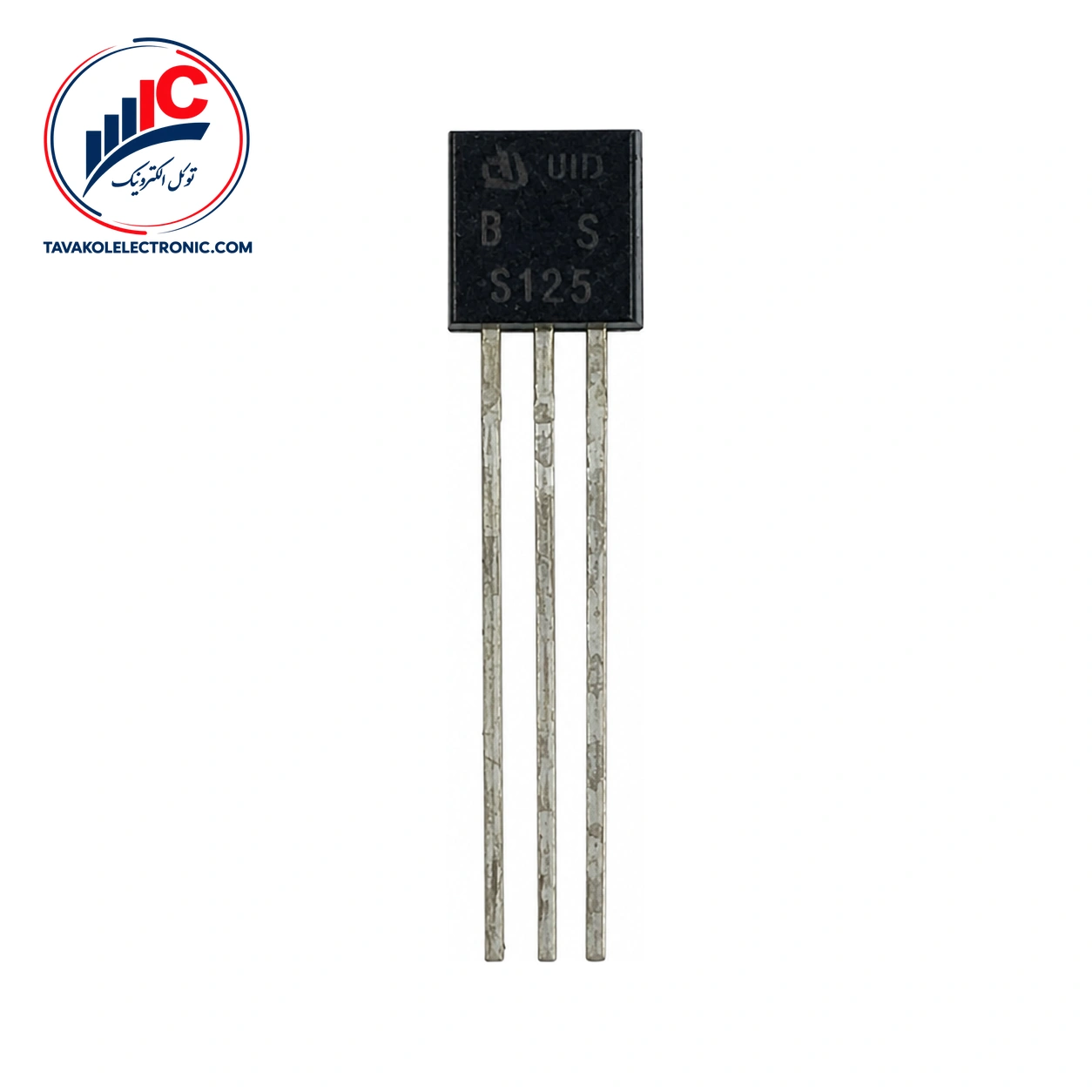

ماسفت BSS125
