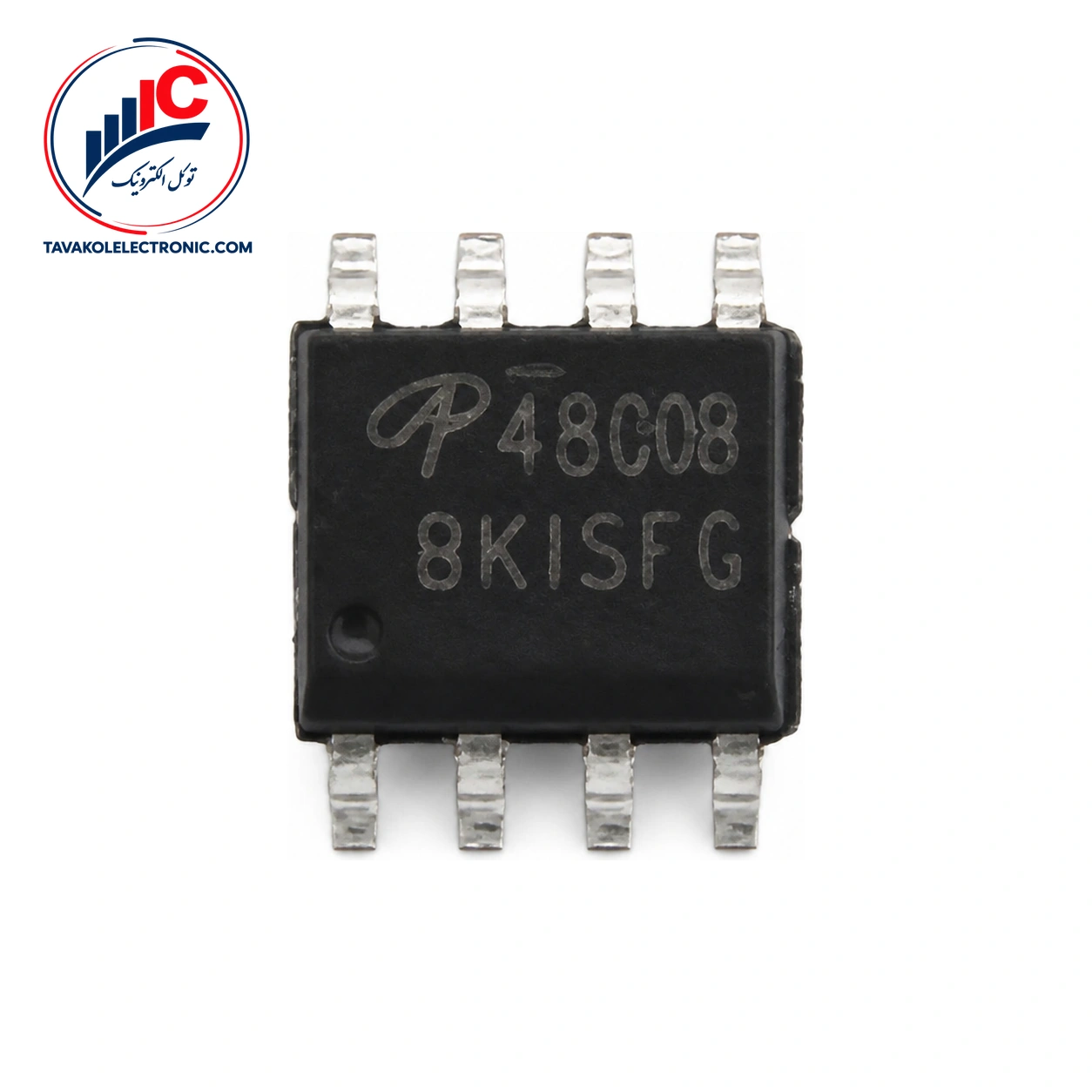

ماسفت AO4800B

ویژگی‌ها
Part NumberAO4800B
پکیجSOIC-8
Channel TypeN-Channel
مشخصات فنیVDS: 30 V, ID: 6.9 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت AO4800B

AO4800B یک ماسفت دو کاناله N-channel است که برای سوئیچینگ فشرده و یکسوسازی سنکرون در مبدل‌های Buck طراحی شده است. این ساختار، آن را برای مدارهایی مناسب می‌کند که به دو کانال ماسفت در یک قطعه نیاز دارند.

این مدل در پکیج SOIC-8 عرضه می‌شود. هنگام انتخاب یا جایگزینی، تطبیق دقیق پارت‌نامبر، نوع کانال و پکیج با طراحی برد اهمیت دارد. همچنین باید ولتاژ گیت و شرایط واقعی جریان مدار را با مشخصات قطعه مقایسه کرد.

برای مقایسه با انواع ماسفت موجود در فروشگاه، توجه به ولتاژ مدار، جریان موردنیاز و سطح ولتاژ گیت ضروری است. انتخاب قطعه نباید فقط بر اساس ظاهر پکیج یا یک مقدار منفرد انجام شود.


مشخصات فنی AO4800B

این قطعه برای مسیرهای سوئیچینگ و یکسوسازی سنکرون در مبدل‌های Buck در نظر گرفته شده است. سه مقدار مقاومت روشن برای سطوح مختلف ولتاژ گیت ارائه شده که امکان مقایسه آن با روش راه‌اندازی گیت مدار را فراهم می‌کند.

پارامتر مقدار شرایط
نوع قطعه دو ماسفت N-channel سوئیچ و یکساز سنکرون مبدل Buck
پکیج SOIC-8 —
مقاومت روشن 17.8 typ / 27 max mΩ VGS=10 V، ID=6.9 A، TJ=25°C
مقاومت روشن 19 typ / 32 max mΩ VGS=4.5 V، ID=6 A، TJ=25°C
مقاومت روشن 24 typ / 50 max mΩ VGS=2.5 V، ID=5 A، TJ=25°C
بار کل گیت 6 typ / 7 max nC TJ=25°C مگر آنکه خلاف آن ذکر شود

AO4800B و انتخاب ولتاژ گیت

ولتاژ آستانه گیت این مدل حداقل 0.7 ولت، مقدار تیپیک 1.1 ولت و حداکثر 1.5 ولت است. این مقادیر به‌تنهایی برای سنجش عملکرد کامل سوئیچ کافی نیستند؛ برای ارزیابی مدار باید مقاومت روشن در ولتاژ گیت موردنظر بررسی شود. داده‌های مقاومت روشن در 10، 4.5 و 2.5 ولت گیت ارائه شده‌اند.

ظرفیت ورودی تیپیک 630 پیکوفاراد است. زمان خیز روشن‌شدن نیز مقدار تیپیک 2.5 نانوثانیه دارد که با VGS=10 V، VDS=15 V، RL=2.2 Ω و RGEN=3 Ω مشخص شده است. این شرایط باید هنگام مقایسه با مدار واقعی در نظر گرفته شوند.

محدودیت‌های کاری قطعه

ولتاژ شکست درین-سورس حداقل 30 ولت است؛ این مقدار در شرایط ID=250 µA و VGS=0 V بیان شده است. همچنین 30 ولت به‌عنوان حد مطلق ولتاژ درین-سورس اعلام شده و نباید بدون توجه به شرایط طراحی، به‌عنوان ولتاژ کاری مدار در نظر گرفته شود.

حداکثر جریان درین پیوسته در دمای محیط 25 درجه سانتی‌گراد، 6.9 آمپر و در دمای 70 درجه سانتی‌گراد، 5.8 آمپر است. هر دو مقدار در رده حد مطلق قرار دارند. ولتاژ گیت-سورس نیز حداکثر ±12 ولت اعلام شده است. بازه دمای اتصال و ذخیره‌سازی قطعه -55 تا 150 درجه سانتی‌گراد است.


قیمت و خرید ماسفت

قیمت و موجودی این قطعه ممکن است با شرایط تأمین تغییر کند. برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.

این محصول با ضمانت اصالت کالا عرضه می‌شود. پیش از ثبت سفارش، بررسی پارت‌نامبر و پکیج SOIC-8 اهمیت دارد. ارسال به سراسر کشور انجام می‌شود و امکان خرید حضوری در بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره AO4800B

AO4800B چه نوع ماسفتی است؟

این مدل یک ماسفت دو کاناله N-channel با پکیج SOIC-8 است که برای سوئیچینگ فشرده و یکسوسازی سنکرون در مبدل‌های Buck طراحی شده است.

آیا 30 ولت، ولتاژ کاری پیشنهادی این قطعه است؟

خیر. مقدار 30 ولت هم به‌عنوان حداقل ولتاژ شکست در شرایط مشخص و هم به‌عنوان حد مطلق ولتاژ درین-سورس اعلام شده است. بنابراین ارزیابی استفاده از آن باید با توجه به شرایط واقعی مدار انجام شود.


جمع‌بندی و سفارش

این ماسفت دو کاناله N برای سوئیچینگ و یکسوسازی سنکرون در مبدل‌های Buck، با پکیج SOIC-8 و مشخصات مقاومت روشن در چند سطح ولتاژ گیت، قابل بررسی است. برای بررسی پارت‌نامبر، دریافت قیمت روز و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

AO4800B

پکیج

SOIC-8

Channel Type

N-Channel

مشخصات فنی

VDS: 30 V, ID: 6.9 A
