BUZ54 ساخت NJS یک ترانزیستور قدرت میدان‌اثر از نوع N-channel و enhancement-mode است. این قطعه برای مدارهای سوئیچینگ توان و کاربردهایی طراحی شده که کنترل جریان و تبدیل انرژی در آن‌ها اهمیت دارد. پکیج فلزی TO-3 و مشخصات پایه‌های گیت، درین و سورس، از نکات مهم قبل از خرید و نصب هستند.
از کاربردهای این قطعه می‌توان به منابع تغذیه سوئیچینگ، کنترل موتور، تجهیزات جوشکاری، مبدل‌های DC/DC و DC/AC و مدارهای عمومی سوئیچینگ اشاره کرد. انتخاب نهایی باید با توجه به ولتاژ، جریان، روش نصب، درایو گیت و شرایط واقعی مدار انجام شود.
ولتاژ شکست درین-سورس این قطعه حداقل 1000 V است. این مقدار در VGS = 0 V، جریان درین ID = 0.25 mA و دمای پایه نصب Tmb = 25 °C مشخص شده است. مقاومت درین-سورس در حالت روشن، در VGS = 10 V و ID = 2.6 A، مقدار معمولی 1.7 Ω و حداکثر 2.0 Ω دارد.
ولتاژ آستانه گیت-سورس از 2.1 V حداقل تا 4.0 V حداکثر است و مقدار معمولی آن 3.0 V اعلام شده است؛ شرایط آزمون این پارامتر VDS = VGSS، جریان ID = 1 mA و Tmb = 25 °C است. این اطلاعات برای بررسی مدار درایو گیت و ارزیابی افت توان کاربرد دارند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | N-channel enhancement-mode | ترانزیستور قدرت میدان‌اثر |
| ولتاژ شکست درین-سورس | حداقل 1000 V | VGS = 0 V، ID = 0.25 mA |
| مقاومت روشن درین-سورس | 1.7 Ω معمولی، 2.0 Ω حداکثر | VGS = 10 V، ID = 2.6 A |
| ظرفیت ورودی | 3900 pF معمولی، 5000 pF حداکثر | f = 1 MHz |
| زمان تأخیر روشن‌شدن | 60 ns معمولی، 90 ns حداکثر | شرایط آزمون اعلام‌شده |

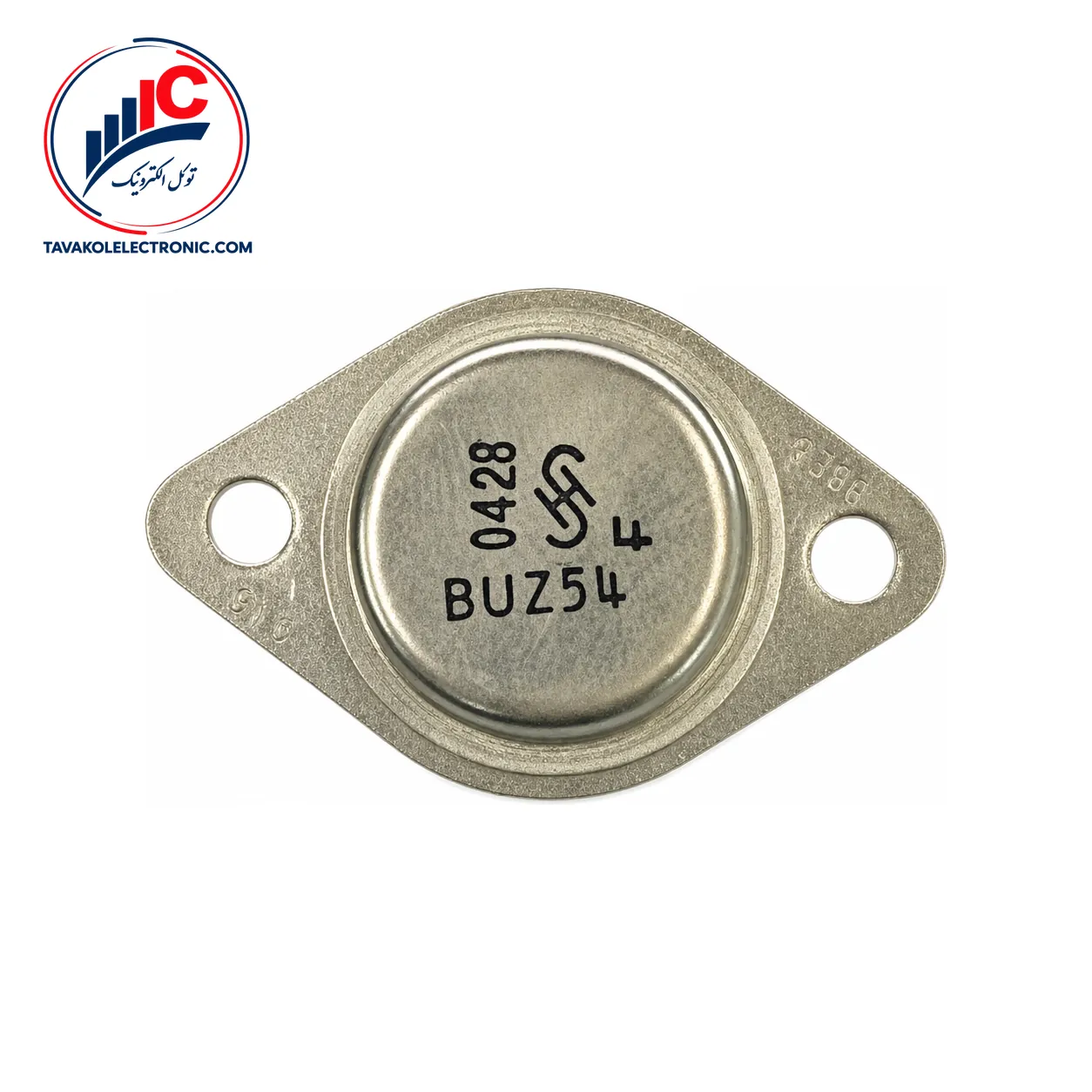

این قطعه در پکیج فلزی TO-3 عرضه میشود و درین به پایه نصب متصل است. ترتیب پایه‌ها شامل پایه 1 برای گیت، پایه 2 برای درین و پایه 3 برای سورس است. بنابراین هنگام نصب روی شاسی یا هیت‌سینک، اتصال الکتریکی پایه نصب باید در طراحی مدار در نظر گرفته شود.
حداکثر ولتاژ گیت-سورس ±20 V، حداکثر جریان پیوسته درین 5.1 A در Tmb = 25 °C و 3.2 A در Tmb = 100 °C است. حداکثر توان تلفاتی کل نیز در Tmb = 25 °C برابر 125 W اعلام شده است. این موارد Absolute Maximum Rating هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند.
BUZ54 برای استفاده در منابع تغذیه سوئیچینگ، مبدل‌های DC/DC و DC/AC، کنترل موتور، جوشکاری و سوئیچینگ عمومی به‌کار می‌رود. ظرفیت ورودی این قطعه 3900 pF معمولی و 5000 pF حداکثر است و در فرکانس آزمون 1 MHz مشخص شده است؛ این داده هنگام بررسی نیازهای مدار کنترل گیت اهمیت دارد.
زمان تأخیر روشن‌شدن نیز در شرایط آزمون اعلام‌شده، 60 ns معمولی و 90 ns حداکثر است. برای انتخاب دقیق، جریان بار، ولتاژ مدار، روش دفع حرارت، سطح ولتاژ گیت و توپولوژی مدار را جداگانه بررسی کنید.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این سفارش فراهم است. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز در دسترس مشتریان قرار دارد.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-3 را با نمونه موردنیاز تطبیق دهید. توکل الکترونیک ضمانت اصالت کالا را ارائه می‌دهد و بررسی پارت‌نامبر قبل از سفارش، به انتخاب دقیق‌تر کمک می‌کند.
برای سفارش، پارت‌نامبر BUZ54 و تعداد موردنیاز را اعلام کنید تا قیمت و موجودی روز بررسی شود. اگر به دسته قطعات مرتبط نیاز دارید، عبارت مشاهده ماسفت را دنبال کنید. تطبیق پایه‌ها و نوع پکیج پیش از نصب، بخش مهمی از آماده‌سازی سفارش است.
این قطعه یک ترانزیستور قدرت میدان‌اثر N-channel از نوع enhancement-mode است که برای منابع تغذیه سوئیچینگ، مبدل‌ها، کنترل موتور، جوشکاری و سوئیچینگ عمومی معرفی شده است.
پکیج آن TO-3 فلزی است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس است و درین به پایه نصب متصل میشود.
خیر. جریان‌ها، توان و ولتاژهای حداکثری، حد مجاز یا Absolute Maximum Rating هستند و باید در طراحی واقعی مدار با شرایط بار و حرارت بررسی شوند.
| Part Number | BUZ54 |
|---|---|
| پکیج | TO-3 |
