در طراحی و ساخت اینورترهای صنعتی و درایوهای الکتریکی با توان پایین، انتخاب یک سوئیچ نیمههادی باکیفیت اهمیت بالایی دارد. این قطعه ساخت شرکت معتبر اینفینئون (Infineon) به عنوان یک اینورتر آیجیبیتی (IGBT-inverter) یکپارچه، یکی از بهترین گزینههای موجود در بازار است.
این ماژول توانایی مدیریت ولتاژ تا ۶۰۰ ولت و جریان مداوم ۱۵ آمپر را دارا میباشد. ابعاد کامپکت و طراحی بهینهشده، آن را به انتخابی هوشمندانه برای طراحان مدارهای الکترونیک قدرت تبدیل کرده است. ما در فروشگاه توکل الکترونیک، این ترانزیستور استراتژیک را با تضمین کامل اصالت و سلامت فیزیکی برای تجهیزات شما تامین کردهایم.
مهندسان و تعمیرکاران برای جایگزینی یا طراحی دقیق مدار، به دادههای معتبر نیاز دارند. مقادیر جدول زیر مستقیماً از دیتاشیت رسمی کارخانه سازنده استخراج شدهاند:
| پارامتر کلیدی (Symbol) | توضیحات مهندسی | مقدار نامی (Rating) |
| حداکثر ولتاژ (VCES) | ولتاژ قابل تحمل بین کلکتور و امیتر در حالت خاموش | 600 ولت |
| جریان مداوم (IC nom) | جریان کاری پایدار در شرایط استاندارد حرارتی | 15 آمپر |
| جریان پالسی (ICRM) | توانایی تحمل جریان لحظهای در زمان 1 میلیثانیه | 30 آمپر |
| توان تلفاتی (Ptot) | حداکثر توان هدررفت مجاز برای کل ماژول | 78.0 وات |
| ولتاژ گیت-امیتر (VGES) | محدوده ولتاژ مجاز برای تحریک و درایو قطعه | 20± ولت |
| نوع کاربری تخصصی | دستهبندی قطعه بر اساس ساختار داخلی | اینورتر (IGBT-inverter) |
قابلیت اطمینان بالا و تلفات حرارتی کنترلشده، این محصول را برای طیف وسیعی از تجهیزات اتوماسیون و صنعتی مناسب ساخته است. مهمترین کاربردهای این ترانزیستور عبارتند از:
درایوهای موتور (Motor Drives): به عنوان هسته قدرت در کنترل دور موتورهای سه فاز با توان پایین.
لوازم خانگی صنعتی: استفاده در سیستمهای اینورتری پیشرفته نظیر تهویه مطبوع و کمپرسورها.
منابع تغذیه عمومی: تامین قدرت سوئیچینگ فرکانس بالا در مبدلهای ولتاژ.
سروو درایوها (Servo Drives): استفاده در سیستمهای کنترل حرکت دقیق به دلیل سرعت پاسخگویی بالا.
استفاده از قطعات نامرغوب و کپی در بخش قدرت درایوها، حتی در جریانهای پایینی نظیر ۱۵ آمپر، موجب اتصال کوتاه و آسیب جدی به میکروکنترلر دستگاه میشود. قطعه FP15R06KL4 اصلی دارای توان تلفاتی استاندارد ۷۸.۰ وات است که پایداری حرارتی مدار را به خوبی حفظ میکند.
ما در توکل الکترونیک با درک حساسیت این موضوع، این قطعه را به صورت صد در صد اورجینال ارائه میدهیم تا پروژههای تعمیراتی و تولیدی شما با بالاترین ضریب امنیت و بدون توقف اجرا شوند.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
۱. ولتاژ و جریان نامی قطعه FP15R06KL4 چقدر است؟
این سوئیچ الکترونیکی برای کار در ولتاژ حداکثر ۶۰۰ ولت و جریان مداوم ۱۵ آمپر طراحی شده است.
۲. توانایی تحمل شوک جریانی در این محصول چه میزان است؟
این قطعه میتواند جریانهای پالسی و لحظهای را تا سقف ۳۰ آمپر برای مدت یک میلیثانیه بدون افت کیفیت تحمل کند.
۳. توان تلفاتی کل این ماژول چقدر میباشد؟
حداکثر توان تلفاتی مجاز (Ptot) برابر با ۷۸.۰ وات تعریف شده است که برای ترانزیستوری در این کلاس، مقداری کاملاً مهندسیشده است.
۴. آیا پارت نامبر FP15R06KL4 برای بخش اینورتر مدار کاربرد دارد؟
بله، بر اساس اطلاعات درج شده در دیتاشیت شرکت اینفینئون، کاربری تخصصی و ساختار داخلی این محصول به عنوان اینورتر (IGBT-inverter) مشخص شده است.
۵. ولتاژ استاندارد برای تحریک گیت این نیمههادی چقدر است؟
برای درایو کردن و سوئیچینگ ایمن، محدوده ولتاژ گیت-امیتر باید در بازه ۲۰± ولت تنظیم شود.
| Part Number | FP15R06KL4 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 15A-600V |
درمورد این محصول دیدگاه درج کنید.

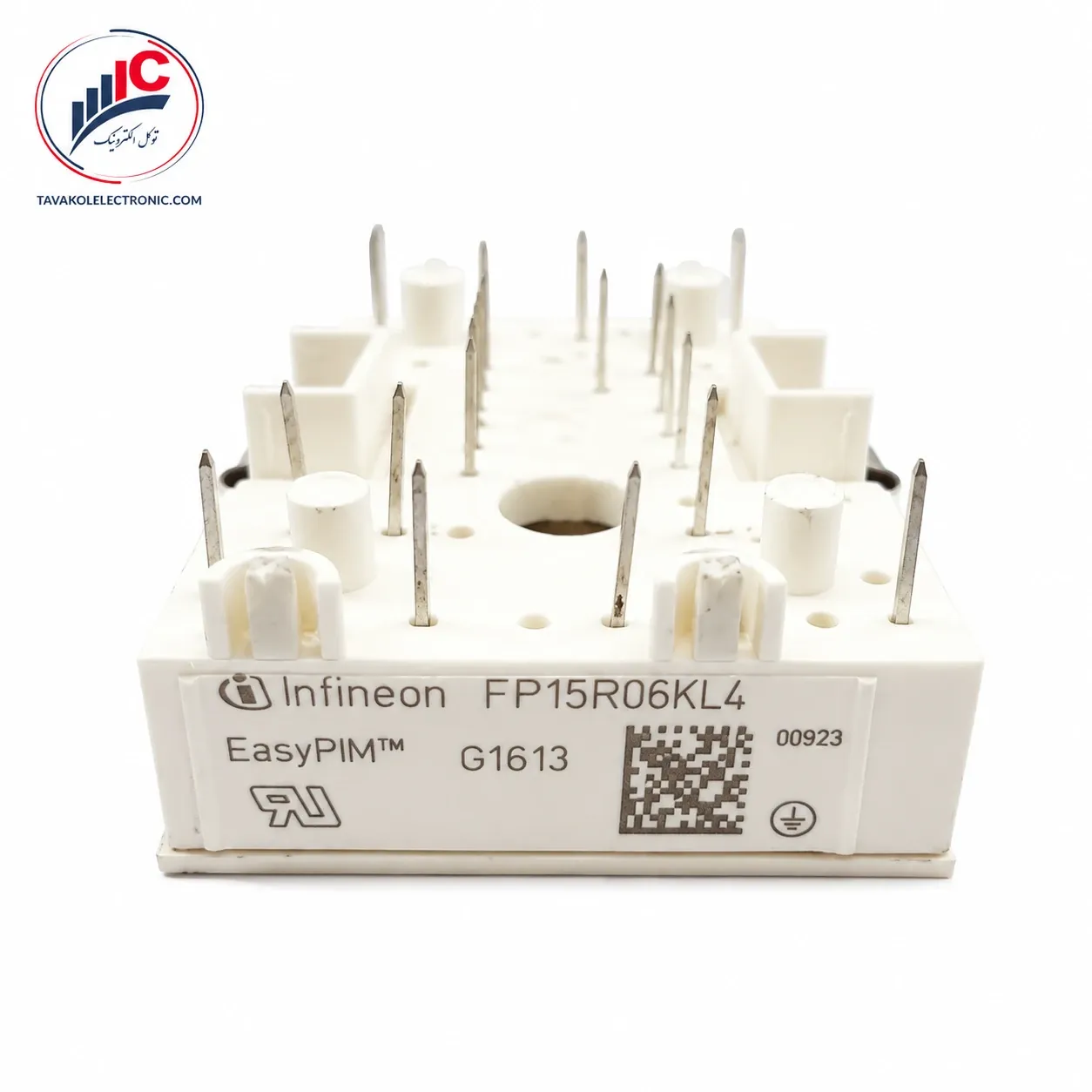

ماژول IGBT مدل FP15R06KL4
