توضیحات

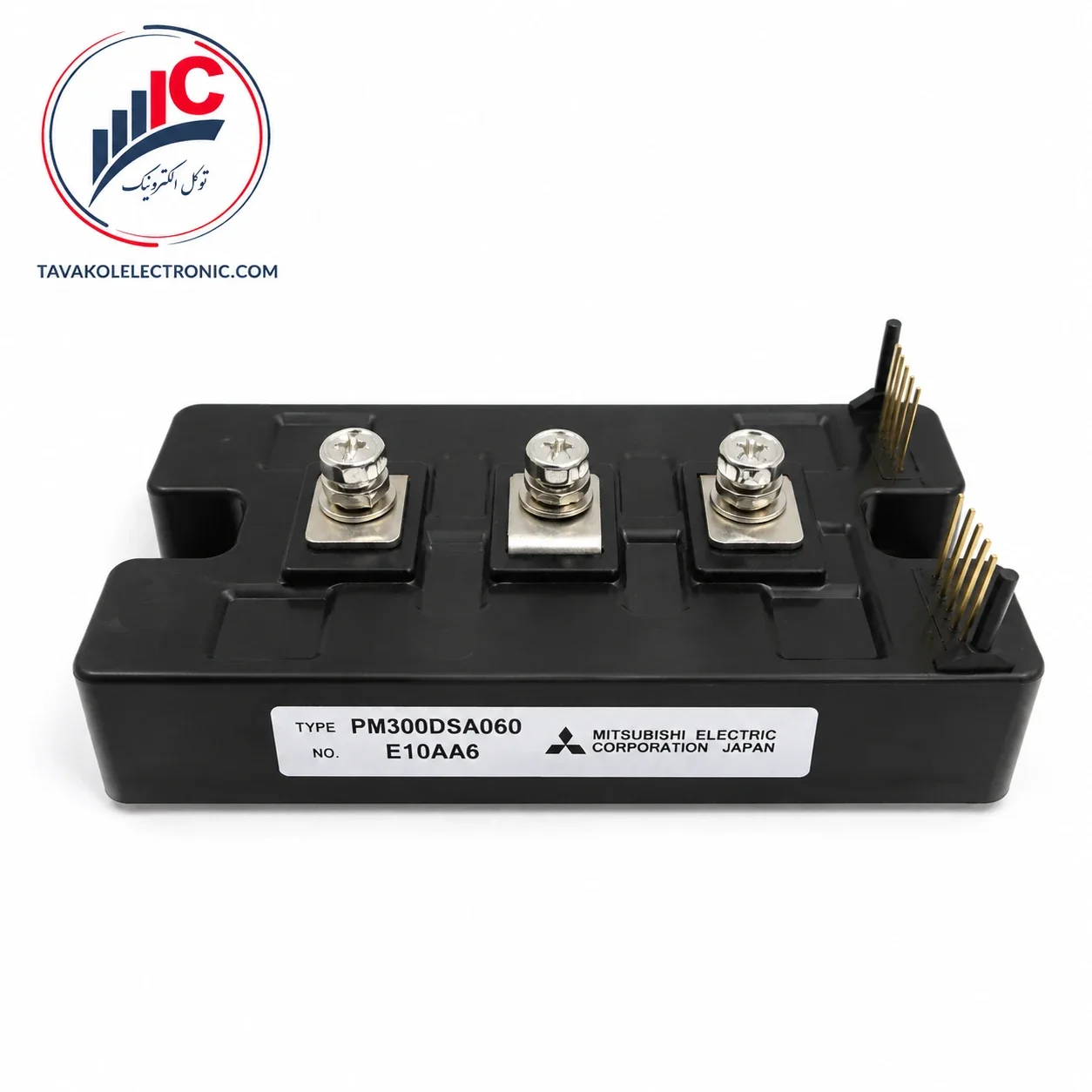

بررسی تخصصی، مشخصات و خرید PM300DSA060

مدیریت توان در سیستم‌های صنعتی نیازمند قطعاتی است که علاوه بر قدرت بالا در سوئیچینگ جریان، از ضریب ایمنی فوق‌العاده‌ای برخوردار باشند. سری ماژول‌های هوشمند قدرت (Intelligent Power Modules) ساخت شرکت میتسوبیشی الکتریک (Mitsubishi Electric) به منظور پاسخگویی به این سطح از نیازهای اتوماسیون صنعتی طراحی شده‌اند. مدل PM300DSA060 یکی از قدرتمندترین ماژول‌های این خانواده محسوب می‌شود که با طراحی کفی تخت (Flat-Base Type) و پکیج کاملاً عایق‌بندی شده (Insulated Package) به بازار عرضه گردیده است.

ساختار داخلی این ماژول شامل مدارهای کنترل و درایور گیت (Gate Drive) است که درایو بهینه‌ای را برای ترانزیستورهای قدرت IGBT و دیودهای هرزگرد داخلی فراهم می‌کند. مهم‌ترین ویژگی این قطعه، بهره‌مندی از منطق حفاظتی (Protection Logic) کامل و خودکار است که ماژول را در برابر خطرات جبران‌ناپذیری همچون اتصال کوتاه (Short Circuit)، اضافه جریان (Over Current)، افزایش بیش از حد دما (Over Temperature) و افت ولتاژ مدار فرمان (Under Voltage) ایمن می‌سازد. بر اساس مشخصات فنی شرکت سازنده، این ماژول برای مدارات سوئیچینگ توان که در فرکانس‌هایی تا ۲۰ کیلوهرتز (20kHz) فعالیت می‌کنند، ایده‌آل است.

جدول مشخصات فنی و مقادیر مرزی

داده‌های کلیدی و مقادیر حداکثری مربوط به پارت‌نامبر PM300DSA060 (در دمای ۲۵ درجه سانتی‌گراد) جهت بررسی دقیق مهندسان طراح در جدول زیر استخراج و سازماندهی شده است:

کاربردهای صنعتی در سیستم‌های اتوماسیون

تحمل جریان بسیار بالای ۳۰۰ آمپر در کنار سیستم مانیتورینگ داخلی، استفاده از ماژول PM300DSA060 را در کاربردهای سنگین صنعتی به یک ضرورت تبدیل کرده است. این قطعه پیشرفته به طور ویژه در تجهیزات زیر به کار گرفته می‌شود:

• طراحی و ساخت اینورترهای صنعتی (Inverters) با توان بالا.

• توسعه شبکه‌های منابع تغذیه بدون وقفه (UPS) با ظرفیت بالا.

• نصب در سیستم‌های سروو موتور و کنترل حرکت دقیق (Motion/Servo Control).

• استفاده در معماری منابع تغذیه (Power Supplies) قدرتمند خطوط تولید.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

با توجه به توان اتلافی بالا و جریان‌کشی سنگین قطعاتی مانند IPM های ۳۰۰ آمپری، استفاده از نسخه‌های تقلبی یا غیر استاندارد می‌تواند منجر به ذوب شدن قطعه، عدم عملکرد مدارهای حفاظتی و آسیب به سایر بخش‌های گران‌قیمت سیستم شود.

فروشگاه توکل الکترونیک با تکیه بر زنجیره تأمین معتبر و تجربه طولانی در حوزه الکترونیک صنعتی، تضمین می‌کند که تمامی ماژول‌های PM300DSA060 ارائه‌شده در این مجموعه از برند اصلی میتسوبیشی بوده و با حفظ بالاترین استانداردهای کیفیت به دست مشتریان می‌رسند. برای دریافت مشاوره تخصصی، بررسی موجودی و ثبت سفارش می‌توانید با تیم فروش توکل الکترونیک در تماس باشید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

سوالات متداول متقاضیان (FAQ)

۱. ظرفیت تحمل ولتاژ و جریان ماژول PM300DSA060 به چه میزان است؟ این قطعه برای عملکرد پایدار در ولتاژ کلکتور-امیتر حداکثر ۶۰۰ ولت طراحی شده است و می‌تواند جریان پیوسته ۳۰۰ آمپر (و در شرایط لحظه‌ای تا ۶۰۰ آمپر) را سوئیچ کند.

۲. نقطه تریپ (عملکرد) سنسورهای حفاظتی در این قطعه روی چه مقادیری تنظیم شده است؟ در این ماژول، مدار حفاظتِ اضافه جریان (OC) در محدوده نامی ۵۴۰ آمپر عمل می‌کند و مدار حفاظت حرارتی (OT) نیز در هنگام رسیدن دمای قطعه به ۱۱۰ درجه سانتی‌گراد فعال می‌شود تا از سوختن سیستم جلوگیری نماید.

۳. ولتاژ مدار فرمان برای راه‌اندازی این قطعه باید چقدر باشد؟ ولتاژ تغذیه ایده‌آل و توصیه‌شده برای بخش کنترل این قطعه ۱۵ ولت مستقیم است که می‌تواند در بازه ۱۳٫۵ تا ۱۶٫۵ ولت نیز بدون مشکل نوسان داشته باشد.

۴. PM300DSA060 برای سوئیچینگ در چه فرکانس‌هایی توصیه‌شده است؟ این محصول برای مدارهای سوئیچینگ که با فرکانس ورودی بین ۵ تا ۲۰ کیلوهرتز (20kHz) کار می‌کنند، طراحی و بهینه‌سازی شده است.
