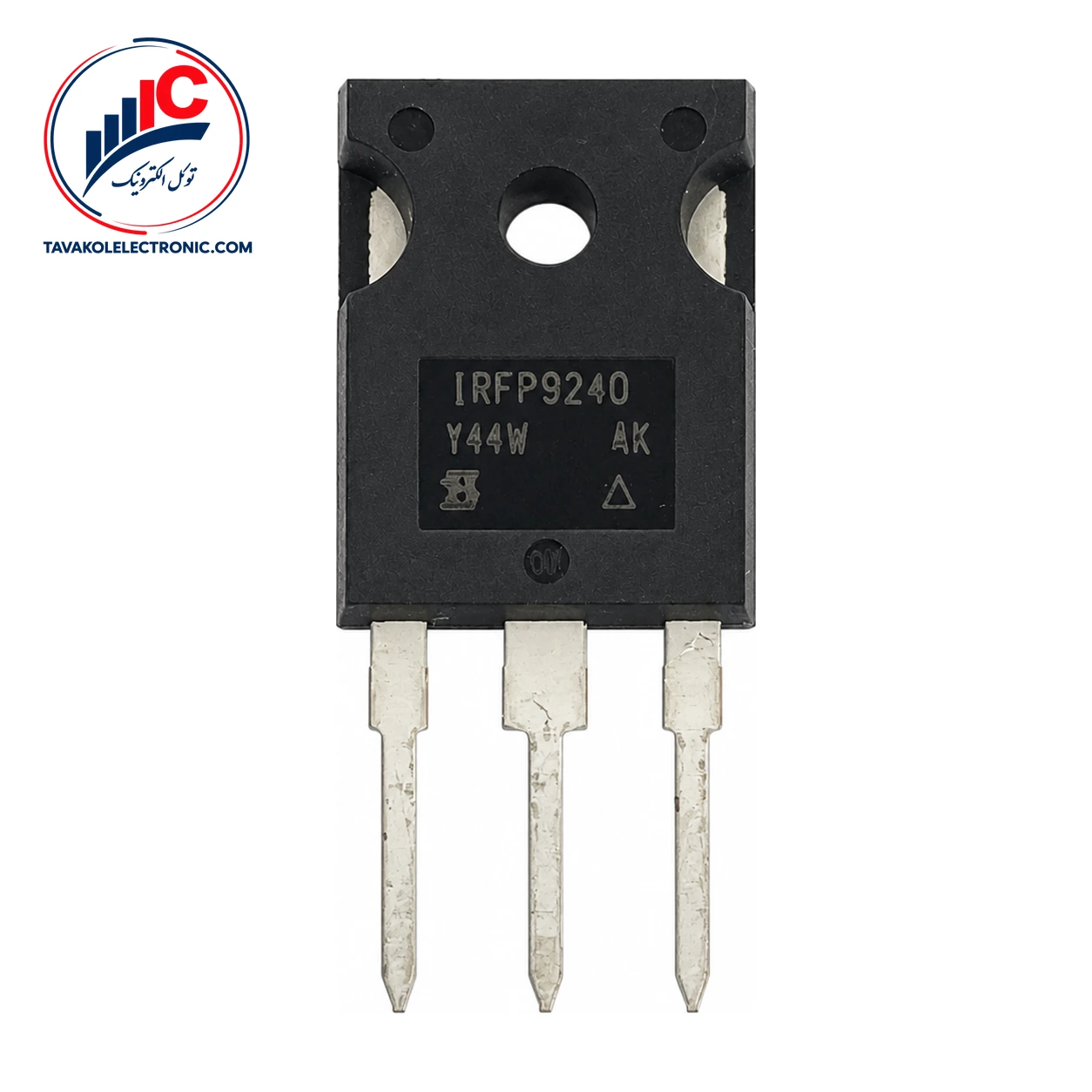

ماسفت IRFP9240

ویژگی‌ها
Part NumberIRFP9240
پکیجTO-247-3
Channel TypeP-Channel
مشخصات فنیVDS: -200 V, ID: -12 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFP9240

IRFP9240 یک ماسفت توان سیلیکونی از نوع P-Channel و Enhancement Mode با گیت سیلیکونی است. این قطعه توسط Vishay / Siliconix ارائه شده و برای مدارهایی مناسب است که سوئیچینگ توان و کنترل بار در آن‌ها اهمیت دارد.

این مدل در پکیج TO-247 با سبک JEDEC عرضه می‌شود. در انتخاب قطعه، تطبیق پکیج با برد و روش نصب را هم باید در نظر گرفت.


مشخصات فنی IRFP9240

مهم‌ترین مشخصات این مدل در جدول زیر آمده است.

پارامتر مقدار شرایط آزمون یا توضیح
نوع کانال و ساختار P-Channel، Enhancement Mode ماسفت توان با گیت سیلیکونی
پکیج TO-247 سبک JEDEC
مقاومت روشن بودن 0.380 Ω معمولی؛ 0.500 Ω حداکثر ID = -6.3 A، VGS = -10 V
ولتاژ آستانه گیت -2.0 تا -4.0 V VGS = VDS، ID = -250 µA
ترارسانایی مستقیم 3.8 S حداقل؛ 5.7 S معمولی VDS ≤ -50 V، ID = -6.3 A
بار کل گیت 38 nC معمولی؛ 57 nC حداکثر VGS = -10 V، ID = -12 A
دمای کار و نگهداری -55 تا 150 °C محدوده اعلام‌شده

پارامترهای مهم برای انتخاب IRFP9240

مقاومت روشن بودن این قطعه در شرایط مشخص‌شده، 0.380 اهم به‌صورت معمولی و 0.500 اهم به‌عنوان حداکثر مقدار است. ولتاژ آستانه گیت نیز در بازه -2.0 تا -4.0 ولت قرار دارد و با VGS = VDS و جریان ID برابر با -250 میکروآمپر اندازه‌گیری شده است.

ترارسانایی مستقیم، حداقل 3.8 زیمنس و معمولاً 5.7 زیمنس اعلام شده است. بار کل گیت 38 نانوکولن معمولی و 57 نانوکولن حداکثر است. این مشخصه در بررسی درایور گیت و زمان‌بندی سوئیچینگ اهمیت دارد. زمان بازیابی معکوس دیود سورس به درین نیز 210 نانوثانیه به‌صورت معمولی مشخص شده است.

محدودیت‌های مطلق

مقدار -200 ولت برای شکست درین به سورس، -12 آمپر برای جریان پیوسته و ±20 ولت برای گیت به سورس، همگی رتبه‌بندی حداکثر مطلق هستند و نباید به‌عنوان مشخصه کار عادی در نظر گرفته شوند. جریان پیوسته در دمای بدنه 125 درجه سانتی‌گراد حداکثر -7.5 آمپر است. این اعداد باید همراه با شرایط حرارتی و دفع توان مدار بررسی شوند.


کاربردهای ماسفت IRFP9240

این ماسفت برای رگولاتورهای سوئیچینگ، مبدل‌های سوئیچینگ، درایورهای موتور و درایورهای رله طراحی شده است. همچنین می‌تواند در درایورهای ترانزیستورهای دوقطبی توان بالا به کار رود. انتخاب نهایی به نوع بار، روش کنترل گیت، جریان موردنیاز و شرایط واقعی مدار بستگی دارد.

پکیج TO-247 یکی از عوامل مهم در انتخاب این قطعه است و باید با فضای نصب و طراحی برد هماهنگ باشد. همچنین مقاومت روشن بودن، بار گیت و زمان بازیابی معکوس را باید در کنار شرایط آزمون بررسی کرد.


قیمت و خرید IRFP9240

برای استعلام قیمت و موجودی روز IRFP9240 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از سفارش، پارت‌نامبر و پکیج موردنیاز را با مشخصات مدار تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش و مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد. برای خرید ماسفت، تعداد موردنیاز و شرایط تأمین را با کارشناسان فروش مطرح کنید.


سؤالات متداول درباره IRFP9240

IRFP9240 چه نوع ماسفتی است؟

IRFP9240 یک ماسفت توان P-Channel از نوع Enhancement Mode با گیت سیلیکونی است.

پکیج IRFP9240 چیست؟

این قطعه در پکیج TO-247 با سبک JEDEC عرضه می‌شود. تطبیق پکیج با برد پیش از نصب ضروری است.

آیا -12 آمپر جریان کاری پیشنهادی است؟

خیر. مقدار -12 آمپر یک رتبه‌بندی حداکثر مطلق برای جریان پیوسته در شرایط اعلام‌شده است و نباید به‌عنوان جریان کار عادی استفاده شود.


جمع‌بندی و ثبت سفارش

این ماسفت یک ماسفت توان P-Channel در پکیج TO-247 است که برای کاربردهای سوئیچینگ، درایو موتور، درایو رله و درایو ترانزیستورهای دوقطبی توان بالا طراحی شده است. برای انتخاب دقیق، مشخصات الکتریکی و محدودیت‌های مطلق را با شرایط واقعی مدار مقایسه کنید. برای اطلاع از قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFP9240

پکیج

TO-247-3

Channel Type

P-Channel

مشخصات فنی

VDS: -200 V, ID: -12 A
